GW4 Открытый высоковольтный изолирующий переключатель

Вы можете быть уверены, что купите наружный высоковольтный изолирующий выключатель Ceho GW4 на нашем заводе. Он состоит из основания, изолирующих опор, токопроводящих частей и приводного механизма. Каждый столб имеет две опоры, на верхнем конце каждой опоры установлено токопроводящее лезвие. Контакт лезвия расположен между двумя опорами. На нижнем конце опоры установлена ​​подшипниковая втулка. Приводимый в движение приводным механизмом, лезвие может поворачиваться горизонтально на 90°, тем самым открывая и закрывая переключатель.

Конструктивные особенности

● Двухколонный горизонтально-вращающийся тип: два опорных изолятора на полюс, контактный нож поворачивается на 90° горизонтально посередине для завершения замыкания и размыкания, разрыв виден, что соответствует требованиям «пяти защит».

● Все серии могут быть оснащены заземлителями: можно выбрать одиночное заземление, двойное заземление или отсутствие заземления, заземлитель и главный выключатель взаимосвязаны.

● Гибкий рабочий механизм: наружный высоковольтный разъединитель GW4 стандартной конфигурации CS11 (ручной) или CS17 (с заземлением), дополнительный электрический механизм CJ6 для дистанционного управления.

● Высокая коррозионная стойкость: токопроводящие части посеребрены/лужены, стальные части горячеоцинкованы или из нержавеющей стали, основание изготовлено из алюминиевого сплава или горячеоцинкованной стали, подходит для прибрежных и сильно загрязненных зон.

● Модульная конструкция: три полюса соединены соединительным стержнем, регулировка фазы может быть быстро выполнена на месте, угол установки регулируется в пределах 0–30°.

Почему выбирают нас?

◆ В наружном высоковольтном разъединителе GW4 используется двухколонная конструкция с размыканием и переключением контактов, обеспечивающая автоматическую очистку контактов и повышенную надежность контактов.

◆ Контактные пальцы изготовлены из нового типа материала, обладающего высокой прочностью, высокой проводимостью и высокой эластичностью. Контакты зажимаются за счет упругой силы самих контактных пальцев, что позволяет избежать уменьшения силы зажима контактов, вызванного коррозией пружины и тепловым отжигом, тем самым предотвращая порочный круг повышенного контактного сопротивления и усиленного нагрева контактов.

◆ Вращающаяся часть переключателя рассчитана на эксплуатацию без технического обслуживания. Вращающееся основание имеет герметичную конструкцию, предотвращающую попадание водяного пара, пыли и вредных газов. Это гарантирует, что подшипники и смазка на основе дисульфида молибдена лития всегда работают в хороших условиях окружающей среды, предотвращая ржавчину, потерю смазки и высыхание, что гарантирует, что рабочий крутящий момент наружного высоковольтного разъединителя GW4 не увеличится после длительной эксплуатации. Используются штифты из нержавеющей стали, соответствующие конструкции безмасляного самосмазывающегося подшипника; Стальные компоненты оцинкованы горячим способом, что обеспечивает гибкость, легкость, надежность и отсутствие ржавчины.

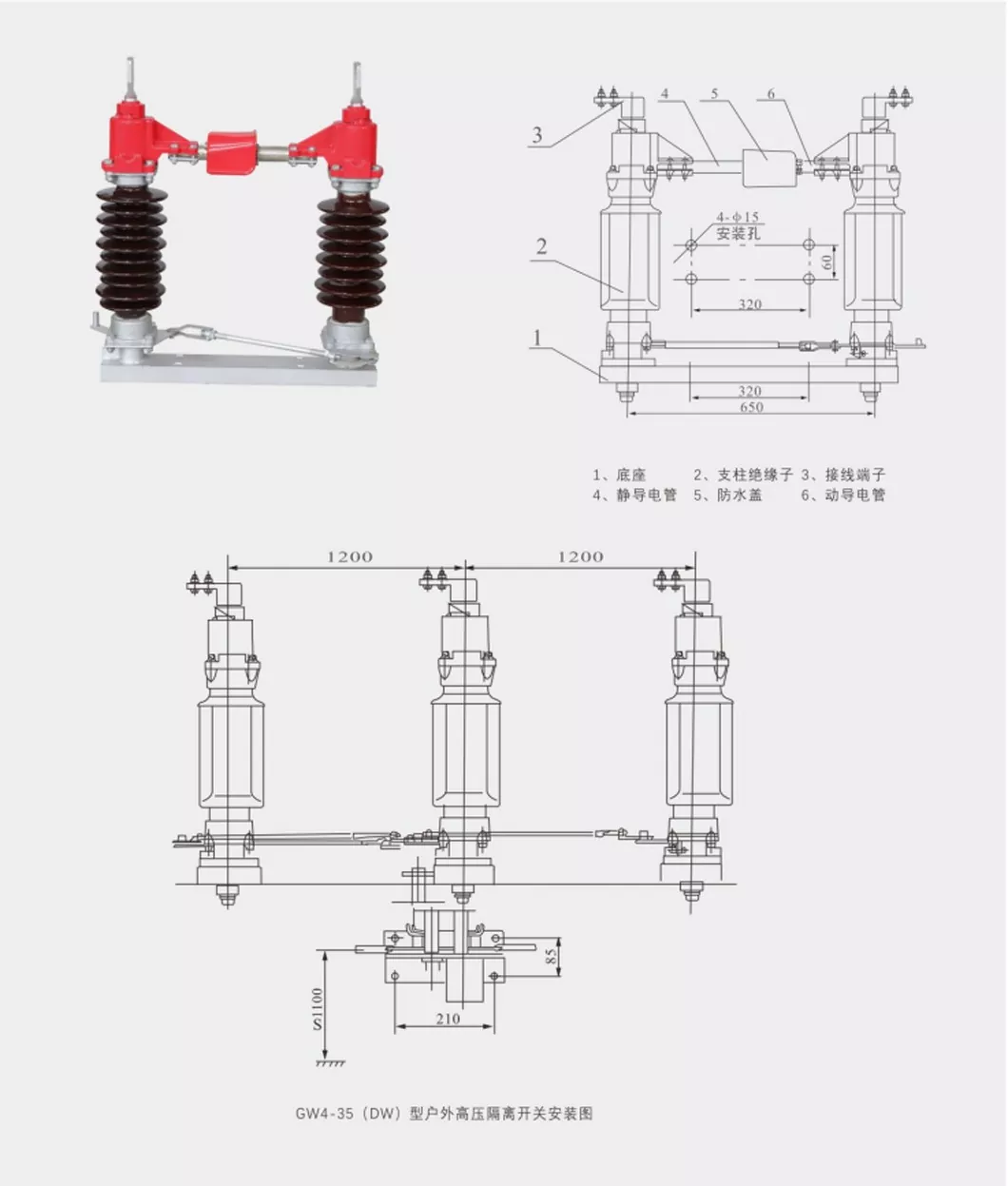

Форма и установочные размеры

Основные технические параметры
