GW9 Открытый высоковольтный изолирующий переключатель

Ceho является производителем и поставщиком, специализирующимся на поставках наружных высоковольтных разъединителей GW9. Выключатели серии GW9 подходят для наружного высоковольтного электрооборудования с номинальным трехфазным переменным током частотой 50 Гц и напряжением 0 кВ/15 кВ/20 кВ. Применяются для электроизоляции высоковольтных линий электропередачи при переключении на холостом ходу, обслуживании высоковольтных шин, автоматических выключателей и другого электрооборудования, а также для электроизоляции высоковольтных линий под напряжением. Наш продукт можно разделить на небольшие конденсаторные и индуктивные цепи изоляции тока. Его конструкция проста и разумна: используются медно-алюминиевые аксессуары, герметичный корпус из нержавеющей стали и горячеоцинкованное основание, что обеспечивает превосходную стойкость к давлению и коррозии, а также надежную работу. Легкий и простой в установке, не требующий регулярной чистки и обслуживания, он подходит для различных участков и ответвлений распределительных линий 10-20 кВ в городской и сельской местности, а также участков обслуживания с хорошо видимыми точками отключения. Недорогой высоковольтный разъединитель для наружного применения GW9 представляет собой удобное высоковольтное электрическое устройство для установки вне помещений.

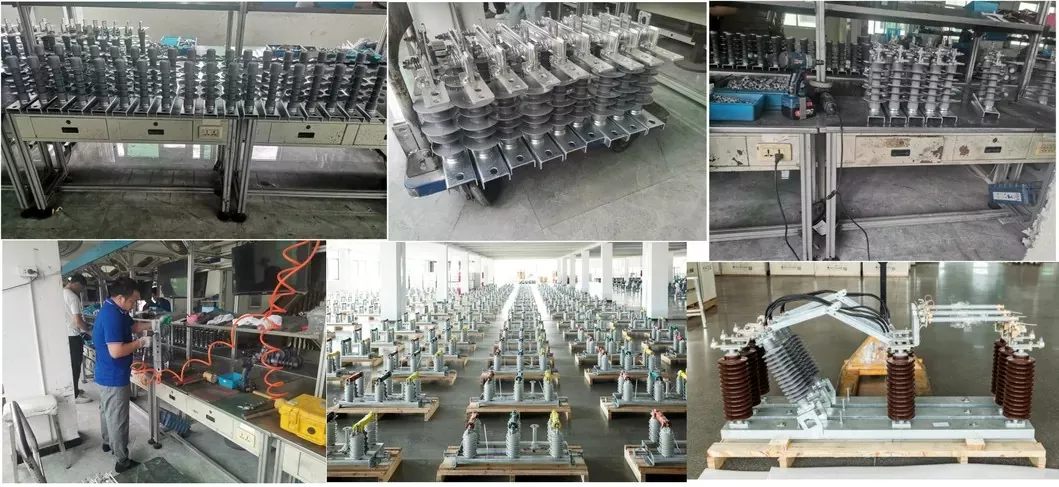

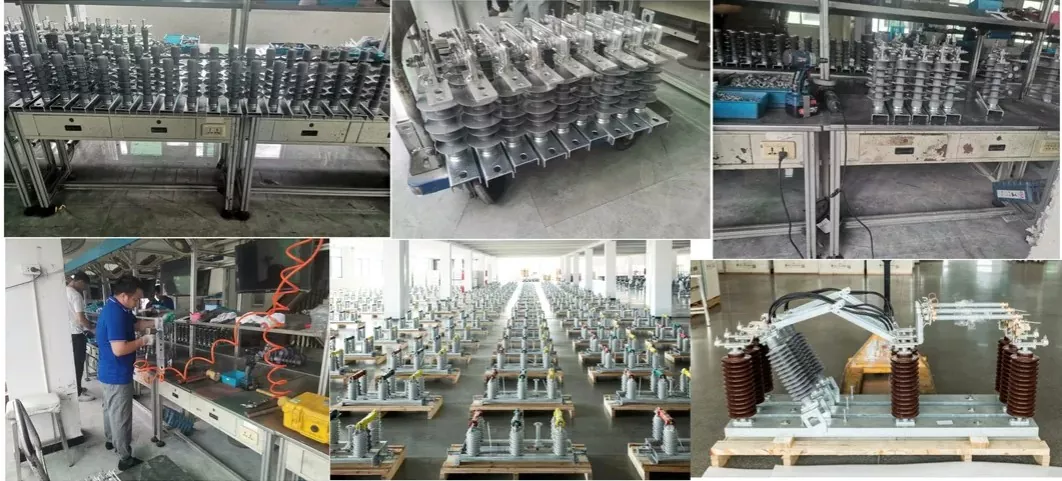

Наша фабрика

Однофазный разъединитель/изолирующий выключатель высокого напряжения переменного тока серии (H)GW9-12 (далее именуемый «разъединитель/изолирующий выключатель») используются для коммутации линий 10 кВ под напряжением и без нагрузки, а также для электрической изоляции отремонтированных высоковольтных шин, автоматических выключателей и другого электрооборудования от высоковольтных линий под напряжением.

Разъединители/разъединители соответствуют техническим стандартам GB/T 1985-2014, разъединители напряжения и тока и заземлители, DL/T 486-2010 Высоковольтные разъединители переменного тока и заземлители.

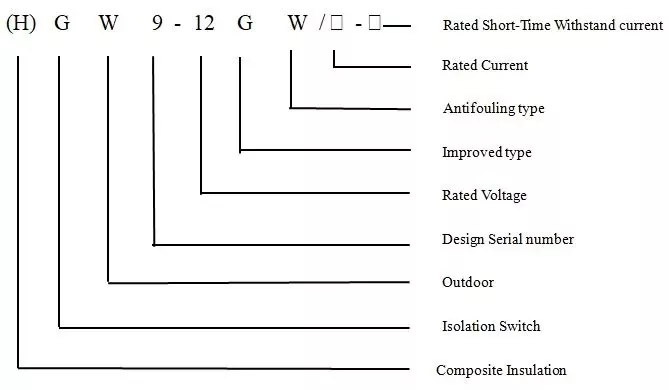

МОДЕЛЬ И ЗНАЧЕНИЕ

Условия окружающей среды для использования

1. Высота над уровнем моря: Не более 1000 метров. Если высота над уровнем моря превышает 1000 метров, номинальный уровень теплоизоляции должен быть соответствующим образом скорректирован.

2. Температура окружающей среды: верхний предел +45℃, нижний предел -40℃, средняя температура самого жаркого месяца 30℃, максимальная дневная разница температур 25K.

3. Интенсивность солнечного излучения (на открытом воздухе): 0,1 Вт/см².

4. Скорость ветра/давление ветра (на открытом воздухе): 0,5 м/с/700 Па.

5. Степень загрязнения: класс Е.

6. Толщина обледенения: не более 20 мм.

7. Влажность: Среднесуточная относительная влажность не более 95%, среднемесячная относительная влажность не более 80%.

8. Сейсмические характеристики: горизонтальное ускорение 0,3 м/2, вертикальное ускорение 0,15 м/с².

9. Фактор безопасности: синусоидальная резонансная трехпериодная волна, коэффициент безопасности больше 1,67.

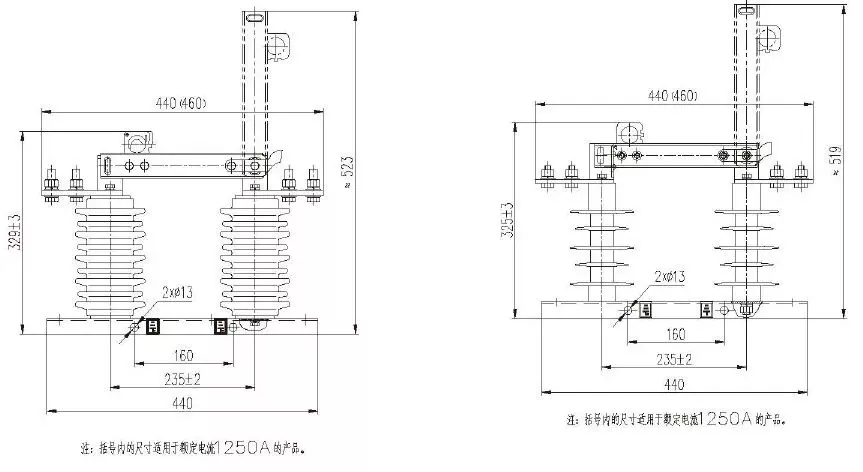

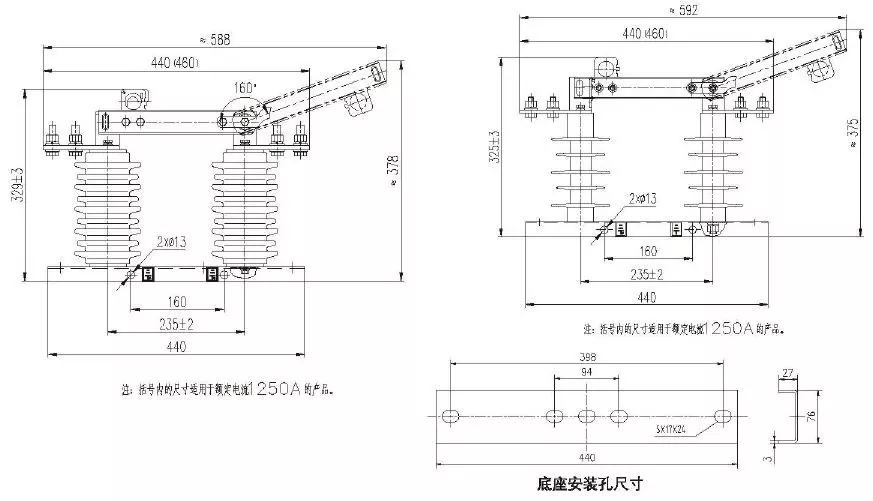

ЭКСПЕРИМЕНТАЛЬНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Технические данные

Ключевые преимущества

1. Значительно улучшенная структура продукта и коррозионная стойкость. В закрытом состоянии проводящая пластина выполняет функцию самоблокировки. Чтобы открыть, просто потяните запирающий крючок, чтобы автоматически разблокироваться. Основание оснащено токопроводящей пружиной и пружинной крышкой; самоблокирующееся устройство включает в себя запирающую пластину, запирающий крючок и пружину запирающего крючка. Все стандартные детали изготовлены из немагнитной нержавеющей стали SUS304 с блестящей отделкой и превосходной коррозионной стойкостью.

2. Проводящая пластина не имеет фиксатора; максимальный угол поворота составляет не менее 160 градусов, а основание проводящей пластины не имеет зажимов из нержавеющей стали. Для поддержания силы зажима контакта используются процессы пассивации, клепания и высокоэластичной установки.

3. В компонентах главной цепи наружного высоковольтного разъединителя GW9 используется красная медь Т2. Стационарные контакты и клеммы отлиты целиком, что полностью решает проблемы с контактами, возникавшие в прошлом при сварке неподвижных контактов и клемм.

4. Все проводящие компоненты главной цепи покрыты серебром толщиной не менее 20 мм и проходят герметичную антиокислительную обработку. Поверхностное покрытие яркое и прочное, обладает высокой стойкостью к окислению, отличной проводимостью и сопротивлением цепи 80 ммОм.

5. Клеммы проводов имеют конструкцию с двумя отверстиями, изготовлены из твердого медного сплава с наружным серебряным покрытием.

6. В этом переключателе используется внешняя контактная пружина давления, при этом проводящие контакты контактируют со структурой «фиксированной дуги», обеспечивая очень равномерное давление и функцию самоочистки. Контактное давление остается постоянным в течение длительного периода, обеспечивая безопасность и надежность продукта при работе на больших расстояниях.

7. Изолятор изготовлен из высокопрочного композитного материала из керамики или силиконовой резины и имеет большую длину пути утечки, соответствует требованиям класса E по защите от загрязнения, обладает хорошими возможностями защиты от загрязнения и характеристиками работы на больших расстояниях.

8. Минимальное расстояние от движущихся частей наружного высоковольтного изолирующего выключателя GW9 до земли составляет более 200 мм, а расстояние между разрывами более 230 мм, что делает его пригодным для использования в высокогорных районах.
