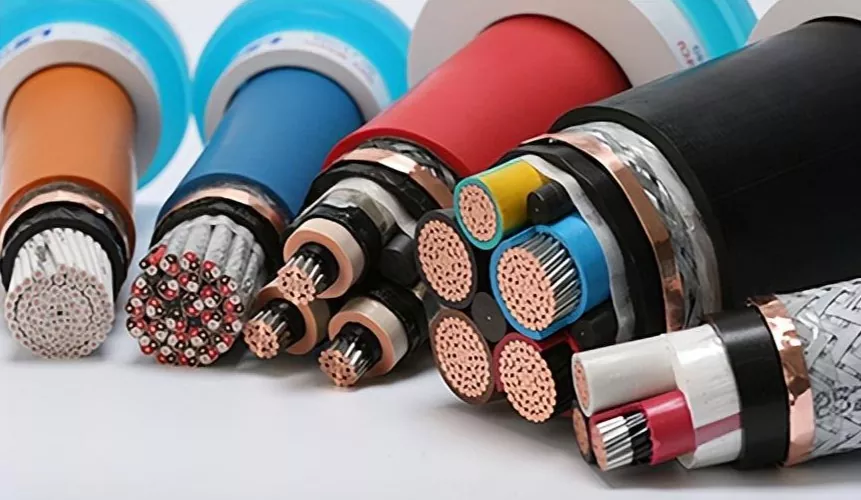

Силовой кабель низкого напряжения

Оптовая продажа силовых кабелей низкого напряжения напрямую с завода — скидка 50 % на оптовые заказы. Кабели Ceho включают кабель лотка UL с типоразмерами мощности и кабели CSA Teck 90 (3-жильный с заземлением или 4-жильный с заземлением), доступные в различных вариантах экранирования или брони. Независимо от того, какой кабель вы выберете, вы оцените исключительную надежность и максимальную производительность. Силовые кабели низкого напряжения являются важными компонентами современных электроэнергетических систем, предназначенными для эффективной передачи электроэнергии по сетям низкого (LV), среднего (MV) и высокого напряжения (HV). Эти электрические кабели обладают превосходной проводимостью, прочной изоляцией и превосходной устойчивостью к теплу и погодным условиям, что делает их пригодными для промышленного, коммерческого и инфраструктурного применения. Благодаря использованию передовых материалов и точной инженерии силовые кабели обеспечивают безопасную, стабильную и длительную передачу энергии в различных средах.

Модуль определения размеров низковольтного кабеля

Очевидно, что разные условия установки требуют разных конструкций кабелей и материалов. Модуль выбора Ceho может рассчитывать размеры кабелей для конкретных мест в сети на основе любого из следующих стандартов:

● IEC 60364 5-52 Стандарт: Низковольтные электроустановки. Часть 5-52. Выбор и монтаж электрооборудования. Кабельные системы.

● Метод NEC: Национальный электротехнический кодекс NFPA-70-2011.

Этот модуль подходит для радиально сбалансированных трехфазных/однофазных систем. В расчете учитываются материалы проводников из меди или алюминия, а также изоляционные материалы или типы кабелей, соответствующие соответствующим стандартам.

Расчеты

● Допустимая нагрузка по току. Принимая во внимание метод прокладки кабеля, программное обеспечение определяет размер кабеля на основе установленной допустимой нагрузки по току. Факторы, которые следует учитывать при выборе низковольтных силовых кабелей, включают, помимо прочего, термическое сопротивление и температуру почвы, а также группировку цепей.

● Пределы падения напряжения при нормальных условиях эксплуатации – рассчитываются на основе стандартной формулы падения напряжения. Программное обеспечение определяет размер кабеля на основе указанных пределов падения напряжения. В низковольтных силовых кабелях учитываются сопротивление кабеля, реактивное сопротивление и длина, а также предоставляются данные о максимально допустимом падении напряжения.

● Устойчивость к короткому замыканию (только стандарт IEC) – рассчитывает повышение температуры при коротком замыкании на основе максимального тока повреждения и продолжительности повреждения. Эти параметры могут быть определены или основаны на выполненном анализе короткого замыкания.

● Если на одном устройстве выполняется несколько расчетов, будут определены оптимальные размеры и рекомендованы конкретные кабели из библиотеки кабелей.

● Ток полной нагрузки и коэффициент мощности могут быть основаны на выполненном анализе потока мощности или определены пользователем.

Кабельная библиотека

Тип кабеля является ключевым фактором при выборе кабеля. Программное обеспечение Ceho включает обширную библиотеку кабелей, содержащую одножильные, трехжильные и трехжильные кабели с заземляющим проводником. Все номинальные данные и данные конфигурации кабеля доступны для расчета.

8 шагов к выбору и размеру силового кабеля низкого напряжения

1. Определите требования к нагрузке

Рассчитайте потребляемый ток на основе мощности оборудования, времени работы и типа нагрузки (постоянная/периодическая), чтобы гарантировать, что кабель сможет стабильно выдерживать нагрузку в течение длительного времени. ‌

2. Выберите тип кабеля.

Выбирайте изоляционные материалы (например, сшитый полиэтилен), материалы проводников (медь или алюминий) и конструкции (одножильные или многожильные) в зависимости от сценариев применения (например, атомные электростанции, промышленное или гражданское использование). ‌

3. Рассчитайте допустимую нагрузку по току.

Рассчитайте допустимую допустимую нагрузку по току, исходя из площади поперечного сечения кабеля, температуры окружающей среды и метода прокладки (например, прямое захоронение, кабелепровод или над головой), чтобы убедиться, что она не превышает номинальное значение. ‌

4. Подумайте о защите от короткого замыкания.

Проверьте устойчивость кабеля к короткому замыканию, чтобы убедиться, что он выдерживает определенный период времени под током повреждения (например, устойчивость к короткому замыканию, необходимая для атомной электростанции AP1000). ‌

5. Оцените падение напряжения

Рассчитайте падение напряжения в линии и убедитесь, что колебания напряжения на конце находятся в допустимом диапазоне (обычно ≤5%), чтобы избежать ненормальной работы оборудования. ‌

6. Экономический анализ

Сравните первоначальные инвестиции (CAPEX) и эксплуатационные затраты (OPEX) на кабели различного сечения и выберите решение с наилучшей долгосрочной стоимостью. ‌

7. Скорректируйте факторы окружающей среды

Откорректируйте допустимую токовую нагрузку кабеля: используйте его с пониженной нагрузкой в ​​условиях высоких температур и выбирайте материалы, устойчивые к атмосферным воздействиям, во влажных или агрессивных местах. ‌

8. Соблюдайте правила техники безопасности.

Придерживайтесь таких стандартов, как UL или ETAP, чтобы гарантировать, что выбранный силовой кабель низкого напряжения соответствует требованиям пожарной безопасности, взрывобезопасности и безопасности персонала (например, дуговой защиты).
