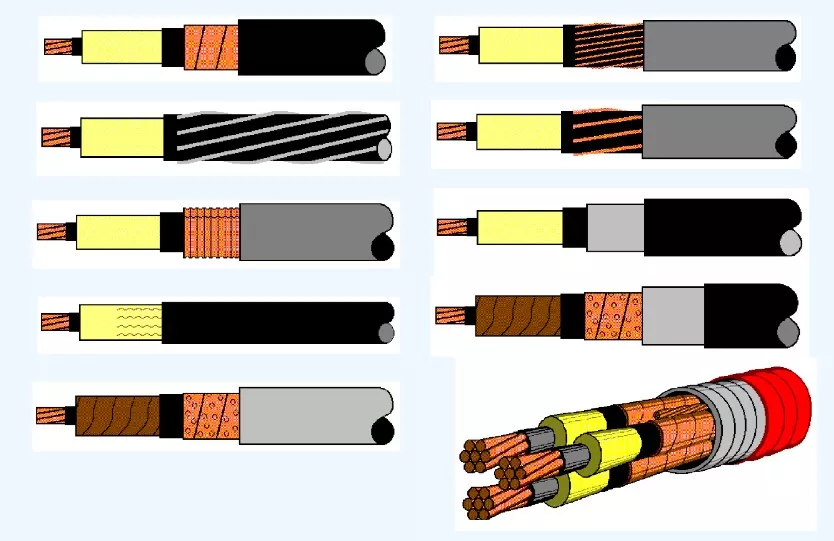

Силовой кабель среднего напряжения

Cceho — ведущий производитель и поставщик силовых кабелей среднего напряжения, предлагающий услуги OEM/ODM по конкурентоспособным заводским ценам! Кабель номинальным напряжением 5–35 кВ используется для распределительных цепей в промышленных и коммерческих установках. Силовой кабель среднего напряжения пригоден для использования во влажных или сухих местах, прокладки в кабельных каналах, воздуховодах и на открытом воздухе, подземных или непосредственно заглубленных в соответствии с разрешением NEC. Температура не должна превышать 105°C (MV105).

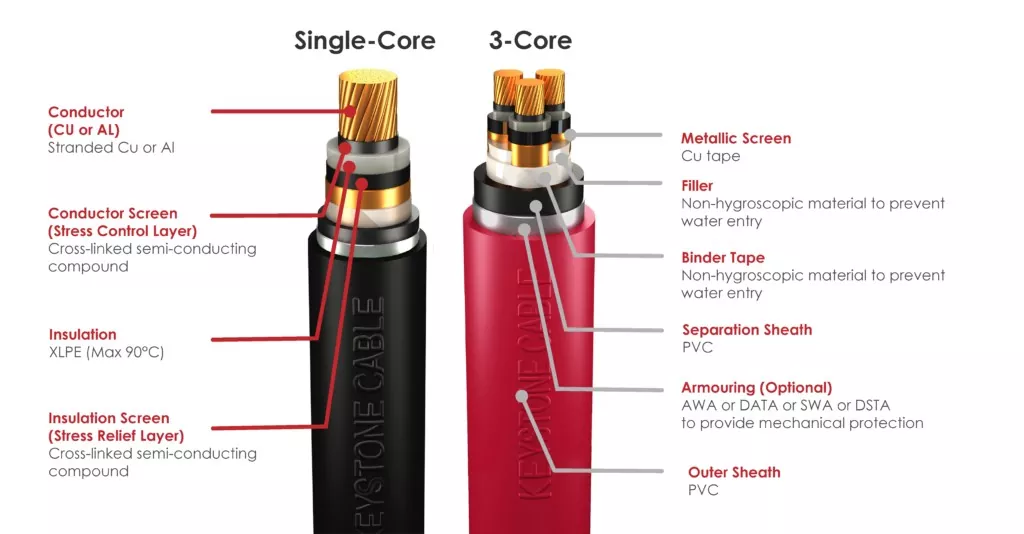

Строительство кабеля среднего напряжения

Дирижер

Для изготовления наших кабелей среднего напряжения мы используем проводники двух типов: медные и алюминиевые.

· Медь: Изготовлена ​​из электролитической меди чистотой более 99,95%.

· Алюминий: Изготовлен из алюминиевых слитков с минимальной чистотой 99,70%.

Экран проводника

Наш экран проводника представляет собой экструдированный сшитый полупроводниковый компаунд, покрывающий металлический проводник. Этот слой действует как точка напряжения в изоляции, потенциально снижая ее долговечность.

Изоляционный экран

Изоляционный экран представляет собой сшитый полупроводниковый компаунд, экструдированный поверх изоляции. Он обеспечивает гладкую поверхность и служит переходным материалом между изоляцией, где существует электрическое поле, и проводящим металлическим экраном, где электрическое поле равно нулю. Таким образом, это снижает нагрузку на изоляционный слой.

Металлический экран

Металлический экран обычно состоит из слоя медной ленты, нанесенной по спирали внахлест поверх изоляционного экрана. Металлический экран в трехжильном кабеле гарантирует, что электрическое поле остается внутри жилы кабеля.

Кабельная сборка (дополнительно)

Для трехжильных кабелей идентификационные метки (коричневые, черные, серые) размещаются под металлическим экраном перед укладкой жил.

Между уложенными жилами наносится негигроскопичный полипропиленовый наполнитель для придания всему кабелю круглой формы. Полипропиленовая лента(ы) или лента(и) PETP (полиэстер) используются в качестве барьерной ленты поверх уложенных жил.

Разделительная оболочка (дополнительно)

Все бронированные кабели включают экструдированный слой разделительной оболочки из черного ПВХ, MDPE или LSZH, нанесенный на жилу или уложенные жилы для предотвращения коррозии путем разделения различных металлов и предотвращения гальванических эффектов.

Броня (необязательно)

В бронированных кабелях броня наносится поверх разделительной оболочки для дополнительной механической защиты. В одножильных кабелях используются алюминиевые провода (AWA), броня из двойной алюминиевой ленты (DATA), а в многожильных кабелях используется броня из оцинкованной стальной проволоки (SWA) или броня из двойной оцинкованной стальной ленты (DSTA).

Внешняя оболочка

Все силовые кабели среднего напряжения имеют экструдированный слой внешней оболочки из ПВХ, MDPE или LSZH поверх сердечника, уложенного сердечника или брони. Эта внешняя оболочка, обычно черная, защищает кабели от солнечного света и термитов. По согласованию между производителем и покупателем может быть предоставлен и другой цвет.
