Миниатюрный выключатель остаточного тока

Миниатюрный выключатель остаточного тока Ceho представляет собой класс устройств электробезопасности, которые могут обнаруживать и отключать электрические цепи в случае утечки в цепи. Также с помощью этой функции он может защитить персонал и оборудование от поражения электрическим током, пожара или других опасностей, вызванных отказом линии, нарушением изоляции или случайным контактом с частями, находящимися под напряжением.

Этот продукт работает на основе закона Кирхгофа, который означает, что общий ток, входящий в узел, равен полному току, вытекающему из узла. Токи под напряжением и нейтраль в нормальной цепи сбалансированы. Но в случае возникновения неисправности часть тока уходит на землю. ВДТ способен обнаружить этот дисбаланс и быстро отреагировать на срабатывание и размыкание цепи.

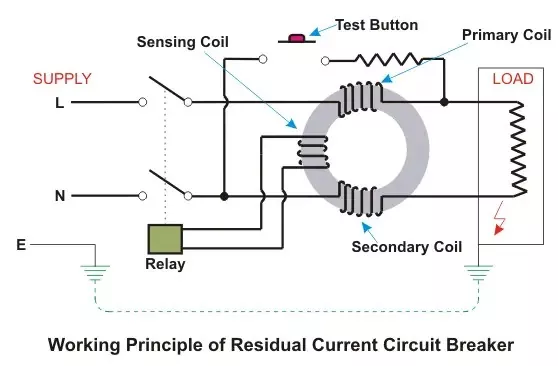

Внутри него находится тороидальный трансформатор с тремя катушками: обмоткой под напряжением, нейтральной катушкой и индукционной катушкой. Когда токи сбалансированы, катушка под напряжением и нейтральная катушка создают равные и противоположные магнитные потоки. Напротив, при несбалансированности будет генерироваться остаточный магнитный поток, поэтому напряжение, индуцированное в индукционной катушке, заставляет реле размыкать контакты выключателя защитного отключения для замыкания цепи.

Ключевые моменты нашей продукции

·Миниатюрный выключатель остаточного тока: защитное устройство, которое обнаруживает и разрывает цепь при наличии тока утечки в цепи.

·Принцип действия: Действующий закон Кирхгофа, как упоминалось выше, обнаруживает дисбаланс между фазой и нейтралью и отключается для предотвращения опасности.

·Тип: ВДТ можно разделить на типы переменного тока, A, B и F, подходящие для различных токов утечки и применений. При необходимости вы можете связаться с нами для консультации по выбору, мы поможем вам полностью рассмотреть тип нагрузки, номинальный остаточный рабочий ток (I Подробности n), номинальный ток (In) и количество полюсов, необходимых для цепи, а затем сделать выводы и рекомендации.

·Преимущества: ВДТ обеспечивает необходимую защиту от поражения электрическим током и возгорания, выдерживает различные типы токов и нагрузок, прост в установке и обслуживании.

Миниатюрный выключатель остаточного тока имеет кнопку тестирования, которая проверяет работоспособность путем генерации небольшого тока утечки. При нажатии кнопки провод под напряжением на стороне нагрузки будет подключен к нулевой линии источника питания в обход катушки нулевой линии, ток станет несбалансированным, и отключение сработает при нормальных обстоятельствах. Если отключения нет, это может быть неисправность УЗО или ошибка проводки, требующая ремонта или замены.

Типы продуктов

Ранее мы упоминали различные типы миниатюрных автоматических выключателей остаточного тока. Ceho подробно ознакомит вас с ними, чтобы вам было удобно их выбирать.

● Тип переменного тока: реагирует только на чистый переменный ток. Если вам нужны приложения общего назначения с электронным оборудованием или инверторами, которые не производят постоянный или пульсирующий ток, выберите его.

● Тип A: реагирует на переменный и пульсирующий постоянный ток. Существуют электронные устройства, генерирующие выпрямленный или прерываемый ток, такие как компьютеры, телевизоры или светодиодные фонари, которые подходят для использования.

● Тип B: Реакция на переменный ток, пульсирующий постоянный ток и плавный постоянный ток. Предполагается, что в нашем сотрудничестве будут использоваться устройства, генерирующие плавную мощность постоянного тока, а также солнечные инверторы, зарядные устройства и электромобили.

● Тип F: Реагирует на переменный ток, пульсирующий постоянный ток, плавный постоянный ток и высокочастотный переменный ток до 1 кГц. Подходит для преобразователя частоты, индукционной плиты или диммера и т. д., будет производить оборудование высокочастотного тока.
