Что такое выдвижное распределительное устройство низкого напряжения MNS

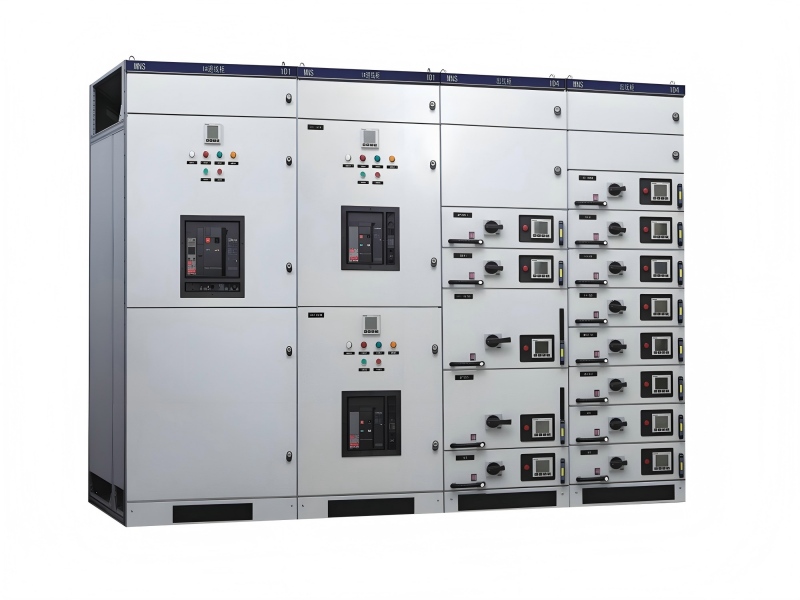

Выкатное распределительное устройство низкого напряжения MNS

Выкатное низковольтное распределительное устройство МНС представляет собой модульное комбинированное устройство, специально разработанное для низковольтных систем распределения электроэнергии, применимое для электрических сетей с частотой переменного тока 50-60Гц и номинальным рабочим напряжением 660В и ниже.

Его основная конструкция состоит из стальных рам С-образного сечения с модулем упругости 25 мм, которые имеют трехпозиционную конструкцию (подключено/проверено/разделено) для выдвижных блоков и поддерживают смешанную конфигурацию из 1-3 основных блоков, а также 1/4 и 1/2 дополнительных блоков. Общая эффективная установочная высота шкафа достигает 1800 мм. Максимальный номинальный ток горизонтальной шины этого оборудования может достигать 5000 А, а выдерживаемый ток вертикальной шины составляет от 900 А до 1600 А, при этом степень защиты соответствует стандартам от IP30 до IP54.

Сценарии его применения включают традиционные среды, такие как электростанции, промышленные и горнодобывающие предприятия, а также муниципальное строительство. После специальной обработки его также можно использовать в экстремальных условиях, таких как морские нефтяные платформы и атомные электростанции.

Оглавление

1. Основная структура

2. Технические характеристики

3. Экологическая адаптивность

4. Типичные применения

5. Инновационный дизайн

6. Контроль качества

1. Основная структура (модульная, модуль E=25 мм)

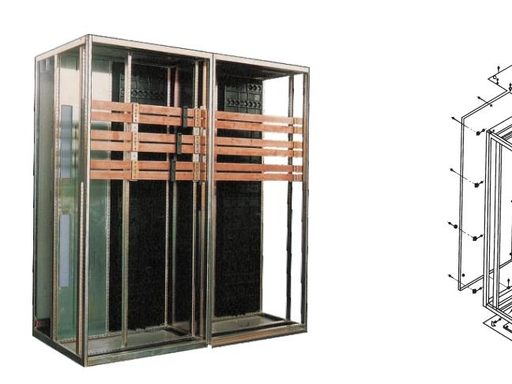

1.1 Каркас шкафа

- Материал: холоднокатаные стальные С-образные профили с модульными отверстиями 25 мм, оцинкованные и окрашенные порошковой краской, обеспечивающие превосходные антикоррозийные характеристики и надежное заземление.

- Общие размеры: высота 2200 мм, ширина 400/600/800 мм, глубина 800/1000 мм.

- Конструкция перегородок: независимый функциональный отсек, отсек шин и кабельный отсек с надежной изоляцией между каждой зоной.

1.2 Функциональные блоки (выдвижной основной тип)

(1) Блок ПК (силовой элемент, входной разъем / шинный копплер / сильноточный фидер)

- Принимает фиксированную или выдвижную конфигурацию, оснащенную автоматическими выключателями, такими как Emax, для применений с большими токами.

- Положение установки: верхняя или задняя часть шкафа, подключенная к главной шине с высокой отключающей способностью.

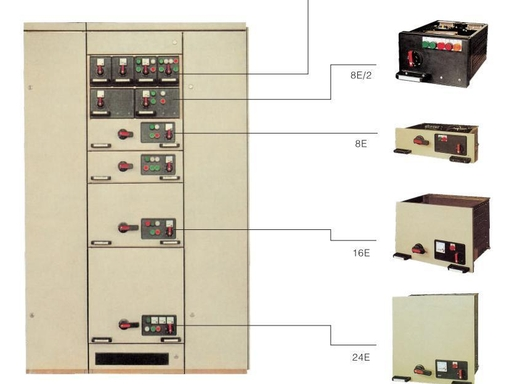

(2) Блок MCC (центр управления двигателем, розетка выдвижного типа)

- Стандартные размеры ящиков: высота 100/150/200 мм (4E/6E/8E).

- Функции: управление двигателем (прямой пуск / пуск звезда-треугольник / плавный пуск), подача питания, освещение и цепи управления.

- Три рабочих положения: рабочее (подключено), тестовое (изолированное), выдвижное (выключено), оснащено механическими блокировками для предотвращения неправильной работы.

(3) Компенсационный блок

- Установлены комплекты конденсаторов и реакторов для компенсации реактивной мощности и подавления гармоник.

(4) Дозирующий блок

- Оборудовано ПТ, ТТ и электросчетчиками для осуществления учета электроэнергии и оперативного контроля.

1.3 Шинная система

- Главная шина: медные шины TMY, расположенные горизонтально с изолирующими опорами для распределения электроэнергии.

- Распределительная шина: расположена вертикально и подсоединяется к выдвижным ящикам посредством разъемных соединений для обеспечения надежной работы контактов.

- Система заземления: полное заземление корпуса, рамы и ящиков шкафа для обеспечения непрерывной защиты.

1.4 Защита и безопасность

- Степень защиты: стандартный IP30, настраиваемый IP40/IP54 для защиты от поражения электрическим током и предотвращения попадания посторонних предметов.

- Устройства блокировки: Механические блокировки для трехпозиционных ящиков, блокировки между автоматическими выключателями и разъединителями, а также блокировки дверей и автоматических выключателей.

- Изоляционная структура: высокопрочные огнестойкие пластиковые перегородки для предотвращения дуги и защиты от случайного прикосновения.

2. Технические характеристики

Оптимизированная конструкция, основанная на технологии ABB, обеспечивает сборку различных компонентов посредством модульной конструкции. Выдвижной блок оснащен механическим устройством блокировки для обеспечения быстрого подключения и отключения. Вилка главной цепи отличается превосходной кратковременной выдержкой и высокой отключающей способностью, а также превосходной динамической и термической стабильностью. Гибкая электрическая схема может удовлетворить большинство сценариев распределения электроэнергии.

Шкаф имеет каркасную конструкцию из толстого С-профиля с двойной антикоррозионной обработкой из холоднокатаной стальной пластины и алюминизированной цинковой пластины. Внутренние функциональные зоны включают отсек горизонтальных шин, отсек электрических компонентов и отсек кабелей, которые физически изолированы пластинами из огнестойкого конструкционного пластика. Стандартный кабинет имеет полную модульную смешанную конфигурацию и высокую адаптируемость к сцене.

3. Экологическая адаптивность

Обычный диапазон рабочих температур не превышает +40 ℃ и не ниже -5 ℃ для температуры окружающего воздуха, при этом средняя температура в течение 24 часов не превышает +35 ℃. Что касается условий влажности, относительная влажность не должна превышать 50% при максимальной температуре +40℃ и может достигать 90% при +20℃.

Двухрежимные системы отвода тепла настроены для особых условий. В режиме воздушного охлаждения используются подвижные пластины для отвода тепла и адсорбционные сетки из активированного угля, а в режиме водяного охлаждения используются змеевики для отвода тепла. Режим работы может автоматически переключаться по показаниям датчиков влажности.

4. Типичные применения

В области производства электроэнергии это оборудование служит в качестве шкафа силового центра для управления двигателями большой мощности и оснащено обычными последовательными автоматическими выключателями. В приложениях на подстанциях вертикальная шина имеет двухслойную конструкцию со стабильной продолжительной токопроводимостью. Для сценариев нефтехимической промышленности выбираются шкафы со степенью защиты IP54, а шинный отсек покрывается кислото- и щелочестойкой краской.

В улучшенную запатентованную модель, выпущенную в 2024 году, добавлены выдвижные ящики синхронного управления с электрическими телескопическими стержнями и конструкции вращающихся фильтровальных сеток, что повышает эксплуатационную эффективность и надежность в сценариях выработки, передачи и распределения электроэнергии.

5. Инновационный дизайн

Патент на полезную модель (CN215221413U) компании Jiangsu Linmai Electric в 2024 году реализует работу рычажного механизма с несколькими выдвижными ящиками, при этом электрические телескопические стержни контролируют синхронное движение трех групп неподвижных пластин.

Патент на изобретение (CN114665407A) компании Shandong Dingsheng в 2024 году включает влагозащищенную конструкцию. Модульная конструкция выдвижного ящика, двухрежимная система отвода тепла и триггерный механизм индукции влажности улучшают адаптацию во влажной среде. Соединительное устройство верхней перегородки шкафа и резервуара для хранения воды эффективно предотвращает обратный поток дождевой воды, а нижняя направляющая конструкция повышает эффективность дренажа.

6. Контроль качества

Продукт получил сертификацию CCC и в производственном процессе соответствует стандарту GB7251.1-2005. Заводские испытания включают проверку диэлектрической прочности 2500 В/1 мин.

Спецификация перевозки ограничивает количество одной партии не более чем 4 единицами, а вертикальное отклонение подъема должно быть менее 15 градусов. При вводе в эксплуатацию необходимо провести более трех коммутационных испытаний выдвижных ящиков для обеспечения квалифицированного контактного сопротивления контактов.

Краткое содержание

Распределительное устройство MNS представляет собой высококачественное низковольтное комплексное оборудование с модульной конструкцией, выдвижной конструкцией, высокой безопасностью, удобным обслуживанием и возможностью интеллектуального расширения. Обладая надежной конструкцией, стабильным электропитанием и гибким обслуживанием, он стал предпочтительным основным оборудованием для низковольтных систем распределения электроэнергии в промышленных и ключевых строительных проектах.
