Трехфазный комбинированный приборный трансформатор, отлитый из эпоксидной смолы

Как профессиональный производитель, компания Ceho хотела бы предоставить вам трехфазный комбинированный приборный трансформатор, отлитый из эпоксидной смолы. Конструктивными особенностями комбинированных трансформаторов являются безмасляность, миниатюрность, высокая надежность и необслуживаемость. Например, в трансформаторе используется изоляция из эпоксидной смолы и полностью закрытое вакуумное литье из эпоксидной смолы высокого напряжения, что улучшает изоляционные характеристики и безопасность оборудования. Кроме того, вторичные провода и кабели комбинированного трансформатора соединяются с помощью герметизированных распределительных коробок, обладающих противоугонной функцией, а также удобных для проверки на месте.

Технические параметры

Комбинированные трансформаторы включают в себя различные типы, такие как обычные трансформаторы тока, проходные трансформаторы тока, многоотводные трансформаторы тока и трансформаторы тока с разными коэффициентами трансформации. Обычный трансформатор тока состоит из первичной обмотки, вторичной обмотки, железного сердечника и каркаса, корпуса, клемм и т. д. Принцип работы комбинированного измерительного трансформатора аналогичен принципу работы трансформатора. Трансформатор тока проходного типа не имеет первичной обмотки и генерирует магнитный поток через провод, проходящий через железный сердечник, тем самым генерируя вторичный ток. Трансформаторы тока с несколькими отводами получают несколько различных коэффициентов трансформации за счет добавления нескольких отводов для удовлетворения требований различных токов нагрузки. Трансформаторы тока с разными коэффициентами трансформации имеют несколько независимых обмоток для удовлетворения потребностей различных коэффициентов трансформации и уровней точности.

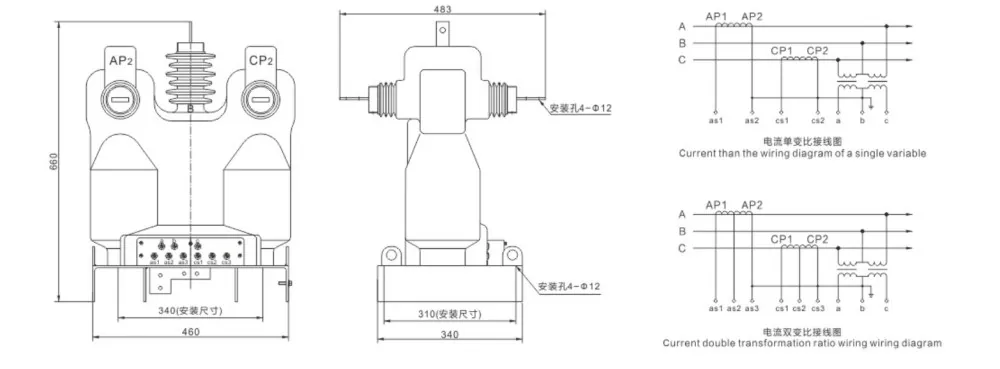

Внешние чертежи

Приложение

Трехфазный комбинированный измерительный трансформатор, отлитый из эпоксидной смолы, широко используется для измерения, измерения и защиты энергии в энергосистемах. Например, в линиях электропередачи и ответвлениях 10 кВ комбинированные трансформаторы применяются для оценки потерь в линии и измерения электрической энергии на высоковольтных боковых ответвлениях силовых трансформаторов. Кроме того, существует специально разработанная коробка учета высокого напряжения (комбинированный трансформатор), которая в основном состоит из комбинированного трансформатора и коробки счетчика электроэнергии. Он обладает такими преимуществами, как высокая точность измерений, легкий вес, простота установки и защита от кражи электроэнергии.
