VS1 Внутренний высоковольтный вакуумный выключатель

Ceho может предложить внутренний высоковольтный вакуумный выключатель VS1 с комплексным послепродажным обслуживанием и своевременной доставкой. Принцип работы этого вакуумного выключателя заключается в том, что когда подвижный контакт и статический контакт разъединяются под действием приводного механизма, между контактами возникает электрическая дуга, а поверхность контактов испаряется паром при высоких температурах. Особая форма контактов этого продукта создает магнитное поле при прохождении тока. Под действием этого магнитного поля электрическая дуга быстро движется вдоль тангенциального направления контактной поверхности. Некоторое количество паров металла конденсируется на металлическом цилиндре (экране), и дуга естественным образом проходит через ноль, а затем гаснет. При гашении дуги электрическая прочность между контактами быстро восстанавливается.

Отправить запрос

Описание продукта

Вы можете быть уверены, что купите внутренний высоковольтный вакуумный выключатель VS1 у Ceho. Вакуумный выключатель пригоден для использования в энергосистемах с номинальным напряжением 12кВ в целях защиты, а также в узлах управления электросетевым оборудованием и промышленным энергетическим оборудованием. Он может быть оснащен KYN28(GZS1). Различные типы панелей распределительных шкафов, такие как XGN и GG-1A. Сопутствующие товары: изолирующие тележки, тележки с предохранителями и другие тележки для трансформаторов напряжения.

Стандарты продукции

♦ IEC62271-100 Высоковольтные распределительные устройства и устройства управления, часть 100: Автоматические выключатели переменного тока.

♦ GB1984 Высоковольтные автоматические выключатели переменного тока.

♦ GB/T11022 Общие спецификации для стандартов высоковольтных распределительных устройств и устройств управления.

♦ JB/T 3855 Вакуумные автоматические выключатели переменного тока высокого напряжения

♦ DL/T402 Спецификация высоковольтных автоматических выключателей переменного тока.

Условия окружающей среды

♦ Температура окружающей среды: -15℃~+40℃;

♦ Высота: ≤1000 м;

♦ Относительная влажность: среднесуточное значение ≤95%, среднемесячное значение ≤90%;

♦ Интенсивность землетрясения: уровень ≤8;

♦ Места без возгорания, опасности взрыва, серьезной грязи, химической коррозии, а также сильной вибрации.

Техническая дата

Нет.	Элемент	Единица	Дата
1	Номинальное напряжение	кв	15 ? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	Номинальное кратковременное выдерживаемое напряжение промышленной частоты (1 мин)		90/102 ? ? ? ? ? ? ? ? ??65/79
3	Номинальное выдерживаемое напряжение грозового импульса		50/59 ? ? ? ? ? ? ? ? ??125/145
4	Номинальная частота	Гц	50
5	Номинальный ток	A	630 ? ? ? ? ? ? ? ? ? ? ? ?630 ? ? ? ? ? ? ? ? ? ? ? ? ?1250
			1250 ? ? ? ? ? ? ? ? ? ? ?1250 ? ? ? ? ? ? ? ? ? ? ? ? 1600
6	Номинальный кратковременно толерантный ток	KA	20 50 50	25 63 63	31.5 80 80
7	Номинальный пиковый толерантный ток
8	Номинальный ток замыкания короткого замыкания (пиковый)
9	Номинальная последовательность операций		О-0,3с-ко-180с-ко
10	Механическая жизнь	Время	20000
11	Номинальное рабочее напряжение	V	АК/ДК220, АК/ДК110
12	Время открытия	РС	20~50
13	время закрытия		30~70
14	Номинальное время отключения тока короткого замыкания		50

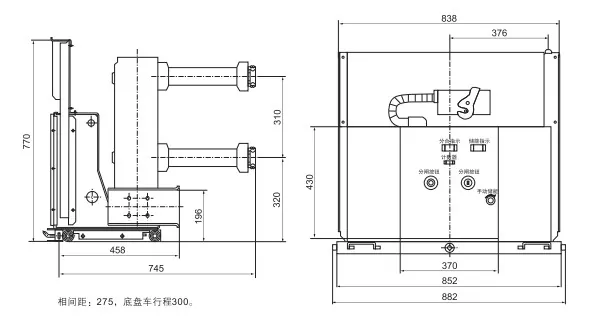

Габаритный чертеж
