Американская предустановленная подстанция коробчатого типа

Американская предустановленная подстанция коробчатого типа — это решение для распределения электроэнергии, предназначенное для обеспечения безопасного и надежного электроснабжения для промышленных и коммерческих приложений. Эта подстанция имеет сборную компактную конструкцию, полностью собранную на заводе, и может быть установлена и использована непосредственно в полевых условиях. Подстанция может передавать напряжение 12 000 вольт и оснащена множеством энергоэффективных функций. Этот продукт изготовлен с использованием высококачественных материалов и имеет устойчивый к атмосферным воздействиям и пыленепроницаемый корпус, эффективно защищающий от вредного воздействия окружающей среды.

Отправить запрос

Описание продукта

Эта американская предустановленная подстанция коробчатого типа также оснащена различными устройствами безопасности, включая систему заземления, устройства защиты от неисправностей и ограничители перенапряжения, обеспечивающие безопасную и надежную работу энергосистемы в любое время. Кроме того, дизайн продукта подчеркивает простоту установки и эксплуатации. Его предварительно собранные компоненты включают трансформаторы, автоматические выключатели и распределительное устройство, что эффективно сокращает цикл установки и снижает затраты на рабочую силу. Подстанция также оснащена современной системой мониторинга, позволяющей операторам контролировать и управлять энергосистемой в режиме реального времени через центральную диспетчерскую. Сборная модульная подстанция американского типа представляет собой высококачественное решение для промышленного и коммерческого применения, удовлетворяющее потребности в безопасном и надежном энергораспределении с минимальными затратами.

Технические параметры

Серийный номер	Элемент	Единица	Технические параметры
1	Номинальное напряжение	кВ	10/0,4
2	Максимальное рабочее напряжение	кВ	12
3	Номинальная частота	Гц	50
4	Номинальная мощность	кВА	150-1600
5	Выдерживаемое напряжение промышленной частоты 1 мин.	кВ	35
6	Импульсное напряжение молнии	кВ	75
7	Метод охлаждения		ОНАН
8	Ток отключения резервного предохранителя высокого напряжения	кА	50
9	Ток отключения вставного предохранителя	кА	2.5
10	Температура окружающей среды	℃	-35~40
11	Допустимое повышение температуры теплообменника	℃	65
12	Регулирование напряжения без нагрузки		±5% или ± 2*2,5%
13	Уровень шума	БД	50
14	степень IP		IP43

Высота	не более 1000м
Температура окружающей среды	-35℃ ~+40℃
Относительная влажность	среднедневная не более 95%, среднемесячная не более 90%
трансформатор	Интеллектуальный интегрированный выбор подстанции с масляными, полностью герметичными трансформаторами серий S9, S10, S11 с низкими потерями также может выберите изоляцию из смолы или бумажную изоляцию NOMEX, тип защиты окружающей среды, сухой трансформатор

● Предохранитель

На стороне высокого напряжения американской предварительно установленной подстанции коробчатого типа используется резервный предохранитель и вставной предохранитель, последовательно включенные для защиты всего диапазона. Резервный предохранитель представляет собой масляный высоковольтный токоограничивающий предохранитель с большой отключающей способностью. Втычные предохранители срабатывают только в случае неисправности внутри трансформатора. Двойной индукционный предохранитель может обеспечить двойную защиту по току и температуре. В случае перегорания сердечник предохранителя можно легко заменить на месте.

Структура и последовательность действий

1. Планировка

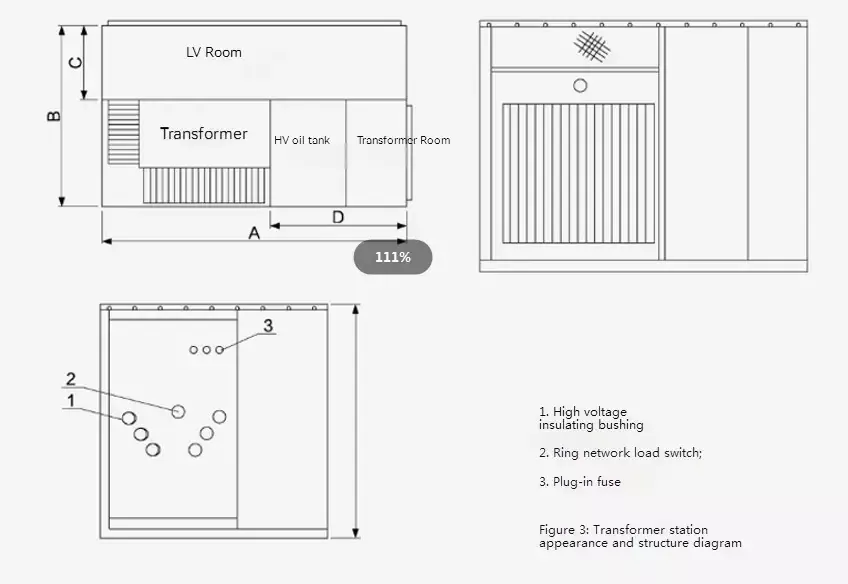

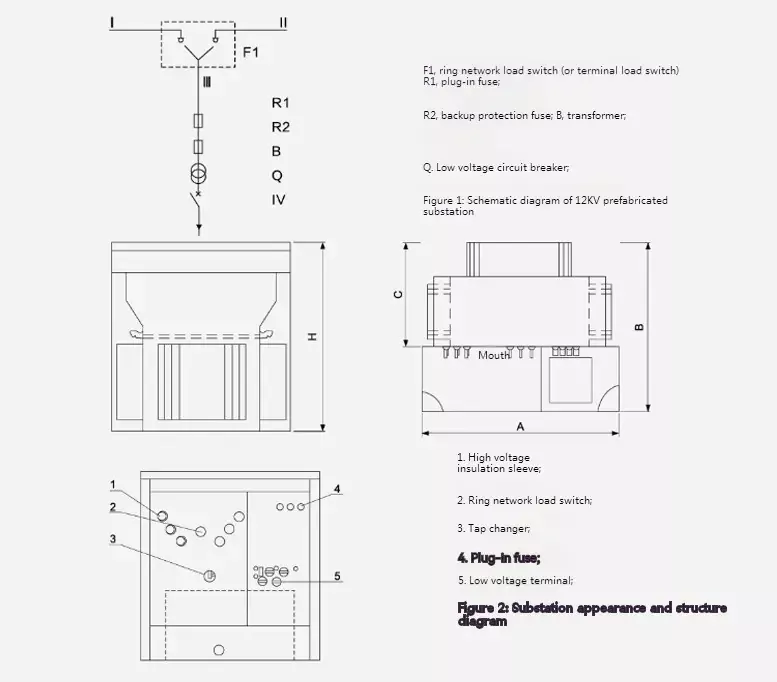

Форма и конструкция американской предварительно установленной подстанции коробчатого типа показаны ниже. Резервуар разделен на верхний бак высокого давления и нижний бак трансформатора. Эти две части соединены только электрически, и масло не циркулирует. Среди них линии «I» и «I» представляют собой фидеры кольцевой сети, ветвь «ll» — ветвь трансформатора, а «V» — выход низкого напряжения.

Подстанция может использоваться для системы электропитания кольцевой сети и системы электропитания терминала. Питание линии и ветви «l III» переключается с помощью выключателя нагрузки кольцевой сети. В то же время высоковольтная сторона трансформатора оснащена предохранителем на входном конце, который может защитить ответвленную цепь и избежать короткого замыкания, перегрузки и перегрева. Вы также можете установить высоковольтные индикаторные устройства и грозовые разрядники. И низковольтный конец трансформатора выводится после прохождения амперметра и низковольтного выключателя.

Размеры и вес

Емкость	A	B	C	H	Вес (кг)
Ниже 200 кВА	1830	1420	820	1850	Ниже 2800
250~400кВА	1830	1450	850	1980	3000~3300
500~630кВА	1830	1480	880	2070	3600~3950
800кВА	2200	1700	950	2170	4500

2. Трансформатор

Для американских предустановленных подстанций коробчатого типа мы используем новые трехфазные масляные трансформаторы серий S9 и S11 с низкими потерями холостого хода, низким повышением температуры, низким уровнем шума и малой высотой. Потери на холостом ходу и потери на нагрузке ниже, чем у исходного трансформатора S9.

Трансформатор имеет полностью герметичную конструкцию для эффективной изоляции загрязнения воздуха и влаги. В верхней части масляного бака оставлена воздушная подушка толщиной 40-90 мм, которая вместе с гофрированной структурой корпуса масляного бака играет роль в охлаждении и снижении внутреннего давления.

Размеры и вес

Емкость	A	B	C	H	Вес (кг)
315кВА	2560	1600	600	1000	3050
400кВА	2560	1600	600	1000	3270
500кВА	2560	1600	600	1000	3400
630кВА	2560	1600	600	1000	3900
800кВА	2760	1600	800	1000	4200
1000кВА	2760	1950	800	1000	4800
1250 кВА	2910	1950	800	1000	5400
