Географическая коробчатая подстанция

Географические подстанции коробчатого типа совершают революцию в распределении электроэнергии, предлагая компактные, эффективные и высоконадежные решения для современных электрических систем. Эти подстанции, разработанные для удовлетворения растущих потребностей урбанизации, промышленного развития и распределенного производства энергии, органично сочетают в себе элегантный внешний вид и расширенную функциональность. Эта подстанция, широко используемая в различных приложениях — от городских сетей до проектов возобновляемой энергетики, — обеспечивает беспрецедентную универсальность. В этом руководстве будут подробно рассмотрены основные компоненты, принципы проектирования и преимущества контейнерных подстанций, что поможет вам полностью понять их ключевую роль в модернизации энергетической инфраструктуры.

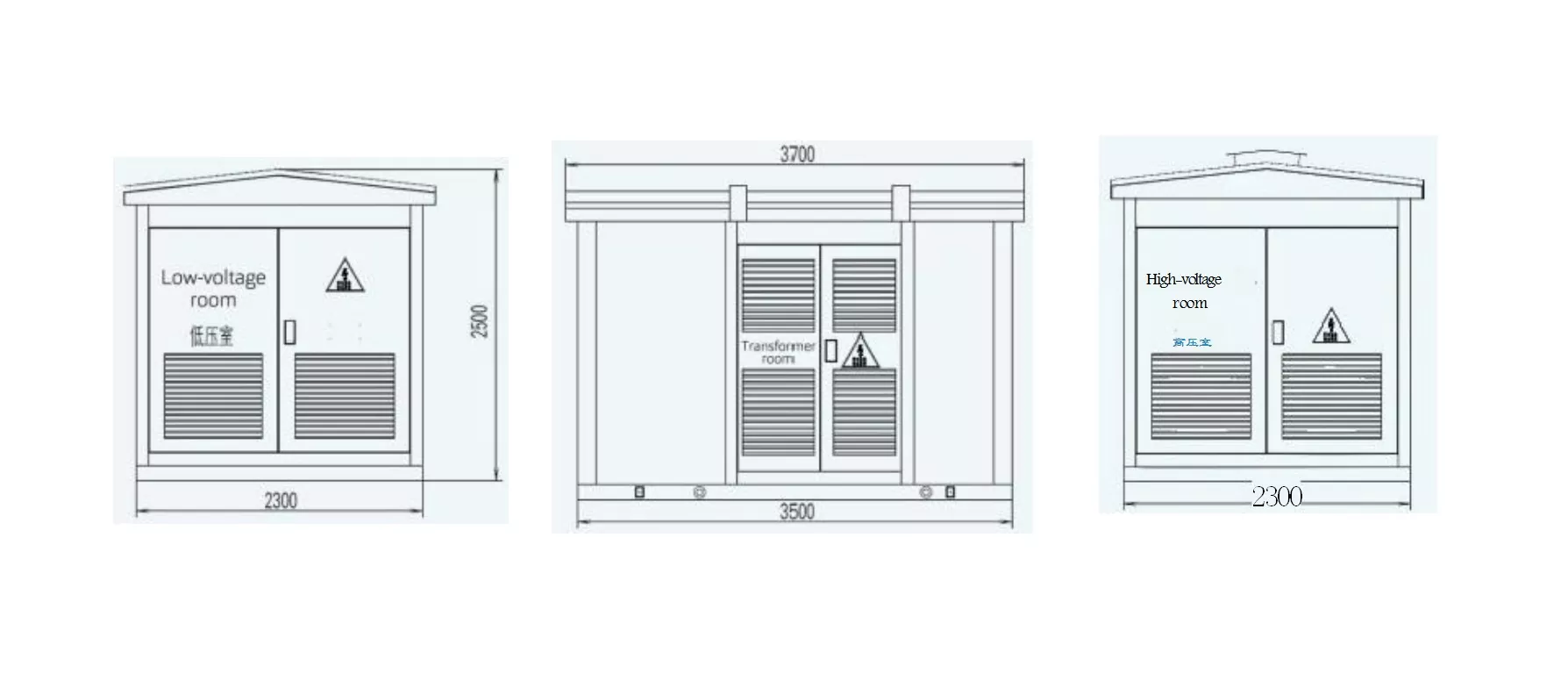

Чертеж границ коробки: (в качестве примера возьмем 630 кВА)

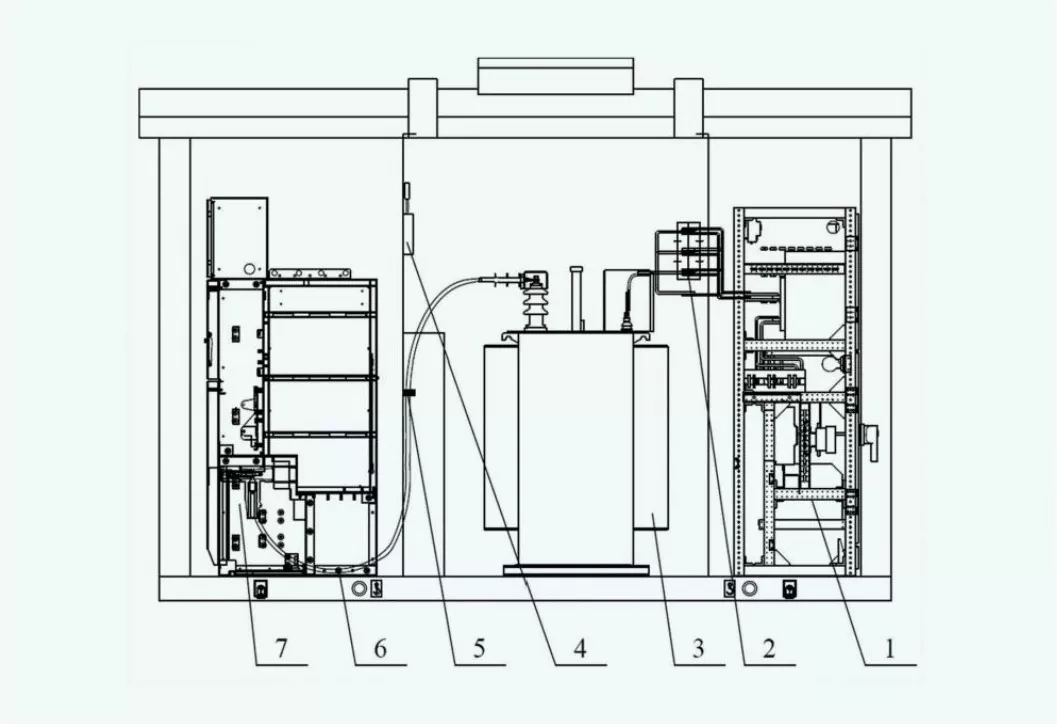

Ключевые компоненты

●Распределительное устройство высокого напряжения

Отвечает за ввод и отключение высоковольтного источника питания. К основным техническим параметрам относятся номинальное напряжение (12 кВ, 24 кВ или 36 кВ) и отключающая способность при коротком замыкании (от 25 кА до 40 кА).

●Трансформатор

Используется для снижения высокого напряжения до снижения полезного напряжения. Параметры включают мощность (от 50 до 2500 кВА), класс изоляции и эффективность (обычно выше 98%).

● Распределительное устройство низкого напряжения

Отвечает за распределение электроэнергии конечным пользователям и обеспечение защиты цепей. Компоненты включают автоматические выключатели, предохранители и счетчики. Номинальное напряжение варьируется от 0,4 кВ до 1 кВ, а номинальный ток до 6300 А, в зависимости от применения.

● Корпус

Корпус подстанции коробчатого типа может обеспечить физическую защиту и герметизацию окружающей среды. Наши продукты, как правило, имеют уровень защиты IP54 или IP65, подходят для использования на открытом воздухе и в суровых условиях, имеют высокую адаптируемость.

● Вспомогательная силовая система

Предназначен для питания внутреннего оборудования (вентиляторов охлаждения, обогревателей и освещения). Параметры включают номинальное напряжение (220 В или 110 В переменного/постоянного тока) и мощность.

● Система охлаждения

Убедитесь, что трансформаторы и другие компоненты работают в пределах температурных ограничений. Режим охлаждения может быть естественным воздушным охлаждением (AN) или принудительным воздушным охлаждением (AF). Судите по мощности нагрузки и окружающей среде.

● Система защиты и контроля

Он содержит реле, блоки управления и устройства контроля безопасности и стабильности системы. Для настроек защиты требуются пороговые значения тока и напряжения, применимые ко всей системе.

● Система заземления

Обеспечивает критическую безопасность от поражения электрическим током и рассеивание тока повреждения. Система заземления состоит из оцинкованной стальной или медной ленты, рассчитанной на низкое сопротивление, менее 1 Ом в большинстве установок.

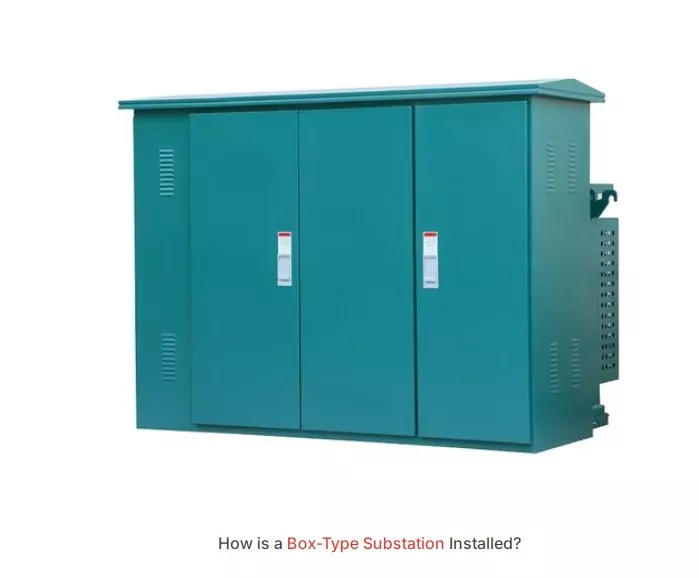

Установка

Установка подстанции коробчатого типа состоит из нескольких ключевых этапов.

1. Выбор и подготовка места

Площадка должна быть ровной, устойчивой и хорошо дренированной. Однако, чтобы обеспечить соблюдение требований безопасности и доступа, пожалуйста, выбирайте в соответствии с вашей реальной ситуацией.

2. Строительство фундамента

Постройте железобетонные фундаменты, чтобы выдержать вес подстанции и обеспечить устойчивость конструкции.

3. Размещение и сборка

Короб ставят на фундамент с помощью грузоподъемного оборудования и закрепляют от механических воздействий болтами или анкерами.

4. Электрическое подключение

Подключите входящие и выходные кабели к клеммам высокого и низкого напряжения. Обратите внимание на правильность заземления, это очень важно для безопасности системы.

5. Тестирование и ввод в эксплуатацию

Завершение установки. Выполните испытания сопротивления изоляции, калибровку защитных реле и функциональные проверки всех компонентов. Прежде чем включать подстанцию, рекомендуется еще раз подтвердить местные электротехнические нормы и правила.
