Сборная подстанция европейского типа открытого типа

Сборная подстанция открытого типа европейского типа имеет интегрированную конструкцию «три в одном», сочетающую в себе высоковольтное распределительное устройство, трансформаторы и низковольтное распределительное устройство, что обеспечивает высокую завершенность системы; Комплексная защита от высокого/низкого напряжения обеспечивает безопасную, надежную работу и упрощенное обслуживание; Он отличается компактностью, меньшими инвестициями, коротким производственным циклом и легкой мобильностью; Гибкая конфигурация проводки; Уникальная структура: корпус из двухслойной сотовой композитной панели обеспечивает надежную изоляцию, рассеивание тепла, вентиляцию, эстетическую привлекательность и высокий класс IP. Материалы корпуса включают нержавеющую сталь, титановый сплав, алюминиевый сплав, холоднокатаную сталь и сталь с цветным покрытием; Доступны различные конфигурации: общего назначения, дачного типа, компактные и т. д. Высоковольтные кольцевые силовые агрегаты могут быть оснащены терминалами сетевой автоматизации (FTU) для надежного обнаружения коротких замыканий и однофазных замыканий на землю. Имеет «четыре удаленные» возможности (дистанционное управление, удаленное измерение, удаленную сигнализацию, удаленную настройку), что облегчает модернизацию автоматизации распределительной сети.

Технические параметры

Примечание. Пункты 5 и 6 не требуются, если мощность трансформатора менее 200 кВА.

Условия использования

При заказе пользователям необходимо предоставить следующую информацию:

• Высота над уровнем моря: Вт 1000 м;

• Температура окружающей среды: ·25. (:~+40. (:;

• Относительная влажность: среднесуточное значение не более 95%, среднемесячное значение не более 90%;

• Уровень антивибрации: горизонтальное ускорение 0,4 м/с2, вертикальное ускорение 0,15 м/с2;

• Подтвердите, что место установки не подвергается сильным ударам, серьезному загрязнению и химической коррозии, а также отсутствует опасность проводящей пыли или взрыва. Если оно не соответствует требованиям нормальных условий использования, обратитесь в Ceho за решением.

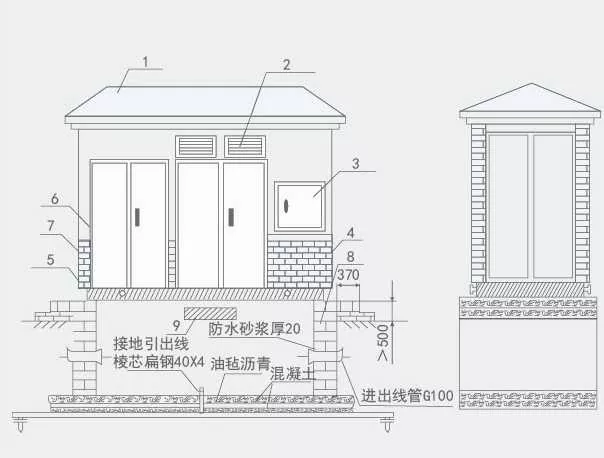

Габаритный чертеж установки

1. Крыша

2. Жалюзи

3. Внешняя измерительная коробка

4. Подъемное кольцо

5. Жесткое шасси с прорезями

6. Дверь

7. Полосовой кирпич, поверхность стены, имитирующая кирпич.

8. Бетонный фундамент

9. Вентиляция фундамента гробницы

Нужно знать при заказе

Во время заказа вы должны предоставить следующую информацию:

·Модель, мощность, количество, цвет и размер, материал корпуса;

· Модель трансформатора, производительность, режим подключения, диапазон ответвлений и требования к сопротивлению;

·Схема первичной проводки на стороне высокого напряжения, модель компонента, технические характеристики и требования;

·Трансформаторное масло (25#, 45#, масло с высокой температурой воспламенения);

·Требования к конфигурации для интеллектуальных сетей управления питанием или сетей управления имуществом;

·Экологические требования к использованию.
