Фотоэлектрический трансформатор коробчатого типа BS

Электричество, генерируемое фотоэлектрическими элементами, представляет собой низковольтное постоянное напряжение. После сбора и преобразования в трехфазный низковольтный переменный ток фотоэлектрический трансформатор коробчатого типа BS повышается до напряжения 10, 20 или 35 кВ с помощью специальной сборной фотоэлектрической подстанции и подключается к сети. Фотоэлектрические повышающие сборные подстанции обычно имеют несколько низковольтных входящих линий с отдельным трансформатором на стороне низкого напряжения. Сборный трансформатор оснащен интеллектуальной системой управления, которая загружает рабочее состояние каждого компонента в центральную диспетчерскую для централизованного мониторинга.

Выделенные сборные подстанции для производства энергии ветра используются для преобразования выходного напряжения 690 В от ветряных турбин в 10 кВ или 35 кВ для подключения к сети. Обычно генераторная установка используется совместно с повышающей сборной подстанцией, и имеется только одна низковольтная входящая линия.

Фотоэлектрические трансформаторы коробчатого типа BS и сборные подстанции для ветроэнергетики обычно используют конструкцию трансформаторной сборки, чтобы уменьшить размер и занимаемую площадь, облегчая транспортировку и установку. По сравнению со сборными повышающими подстанциями они легче и за счет отсутствия необходимости в дополнительной системе охлаждения трансформатора обеспечивают более высокий КПД преобразования.

При использовании сборных повышающих подстанций внутри могут устанавливаться как масляные, так и сухие трансформаторы.

Технические параметры

Режим установки специальной коробчатой ​​подстанции для фотоэлектрической энергетики и специальной коробчатой ​​подстанции для ветроэнергетики должен определяться в соответствии с конструктивной формой, выбранной в проекте библиотеки. Должен быть установлен специальный фундамент для установки и приняты необходимые меры по заземлению и креплению. См. основные методы производства и монтажа сборных коробчатых подстанций и комбинированных трансформаторов.

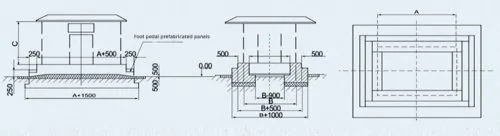

Базовая схема установки

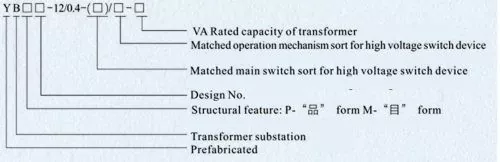

Модель и значение

Особенности продукта

1. Корпус фотоэлектрического трансформатора коробчатого типа BS имеет передовую технологическую конструкцию, имеет различные гарантии надежности, долговечность, теплоизоляцию, вентиляцию, коррозионную стойкость, защиту от пыли, водонепроницаемость, защиту от мелких животных, красивый внешний вид. Материалы корпуса могут быть выбраны из пластин из алюминиевого сплава, стальных пластин, композитных пластин, пластин из нержавеющей стали и неметаллических материалов.

2. XGN15, HXGN17 или KNYN 28A можно выбрать в качестве входящей линии, линии измерения высокого напряжения и отходящей линии высокого напряжения для распределительного устройства высокого напряжения. Сторона высокого напряжения может быть организована в различные режимы питания, включая питание кольцевой сети, питание терминала, двойное питание и т. д., и может быть установлена ​​с элементами измерения высокого напряжения для удовлетворения требований измерения высокого напряжения. В главном выключателе рекомендуется использовать выключатель нагрузки или вакуумный выключатель, он имеет компактную и разумную конструкцию и обладает хорошим эффектом защиты от неправильной работы.

3. GGD, GCS или MNS могут быть выбраны в качестве распределительного устройства низкого напряжения, компенсации реактивной мощности и исходящей линии низкого напряжения. Сторона низкого напряжения имеет конструкцию панели/шкафа, которая может выполнять функции распределения мощности, распределения мощности освещения, компенсации реактивной мощности, измерения электрической энергии и т. д. Главный выключатель представляет собой обычный выключатель нагрузки или интеллектуальный автоматический выключатель, который гибок в установке и прост в эксплуатации.

4. Трансформатор может быть полностью герметичным масляным трансформатором или трансформатором сухого типа. Для масляных трансформаторов рекомендуются модели S9, S11, S13 или SH15, а для трансформаторов сухого типа рекомендуются модели SCB11, SCB12, SCB14 или SCBH15. Могут свободно конфигурироваться в соответствии с реальными потребностями клиентов, выбор более гибкий.

5. Верхняя крышка коробки имеет двухслойную конструкцию, а средний слой заполнен пенопластом, что обеспечивает хороший теплоизоляционный эффект. Трансформаторное помещение оснащено устройствами контроля антиконденсации и автоматического контроля температуры, устройствами обогрева и охлаждения. Пылезащитное устройство расположено в положении, соответствующем створке, за пределами дверной панели и боковой панели.

Рабочая среда

1.  Высота не должна превышать 1000 м;

2. Температура окружающей среды: - 25°С ~ + 40°С;

3. Относительная влажность: среднесуточное значение не должно превышать 95 %, а среднемесячное значение не должно превышать 90 %;

4.  Место установки: место без пожара, опасности взрыва, проводящей пыли, химических агрессивных газов и сильной вибрации.

В случае превышения вышеуказанных условий пользователь может провести переговоры с нашей компанией.
