HB-12 Экологичный кольцевой основной блок с элегазовой изоляцией

Ceho является производителем в Китае, и вы можете с уверенностью купить наш экологически чистый кольцевой основной блок с элегазовой изоляцией HB-12. И мы предложим вам лучшее послепродажное обслуживание и своевременную доставку. Этот кольцевой главный блок представляет собой полный набор устройств распределения электроэнергии напряжением 12 кВ, трехфазным переменным током 50 Гц, системой с одной шиной и одним сегментом шины.

Отправить запрос

Описание продукта

Экологически чистый кольцевой блок с элегазовой изоляцией HB-12 представляет собой полный комплект распределительного оборудования с напряжением 12 кВ, трехфазным переменным током, частотой 50 Гц, с одной системой шин и одной секцией шин. Он имеет простую конструкцию, гибкую работу, надежную блокировку и удобную установку. Разным пользователям могут быть предоставлены удовлетворительные технические решения для различных приложений. Благодаря использованию сенсорных технологий, технологий автоматического управления и информационных технологий, а также передовых технических характеристик и простых и гибких решений по сборке, он может удовлетворить постоянно меняющиеся требования рынка и подходит для интеллектуальных требований электросетей.

Экологически чистый кольцевой блок с элегазовой изоляцией HB-12 применяется в промышленных и гражданских кабельных кольцевых сетях, а также в проектах терминалов распределительных сетей. Что касается приема и распределения электрической энергии, то она особенно подходит для распределения электроэнергии в городских жилых районах, на небольших вторичных подстанциях, распределительных устройствах, кабельных ответвительных коробках, коробчатых подстанциях, промышленных и горнодобывающих предприятиях, торговых центрах, аэропортах, метро, ветроэнергетических установках, больницах, спортивных объектах, железных дорогах, туннелях и других местах.

Условия обслуживания

Температура окружающего воздуха: -40℃-+50℃.

Влажность: максимальное среднее относительное значение, ежедневно<95%, ежемесячно<90%

Высота: ≤4000 м.

Сейсмостойкость: 8 градусов

Использование на особых условиях может быть согласовано.

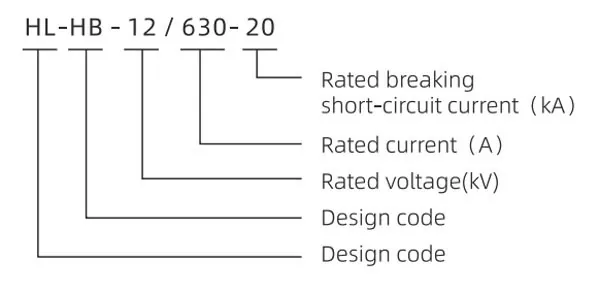

Модель

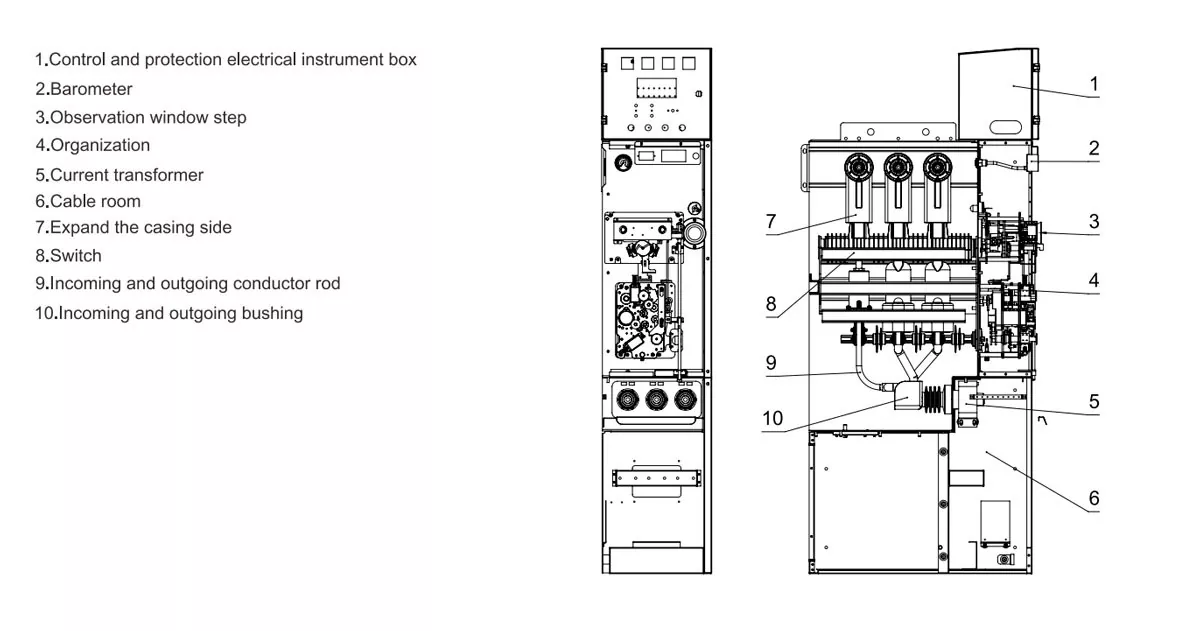

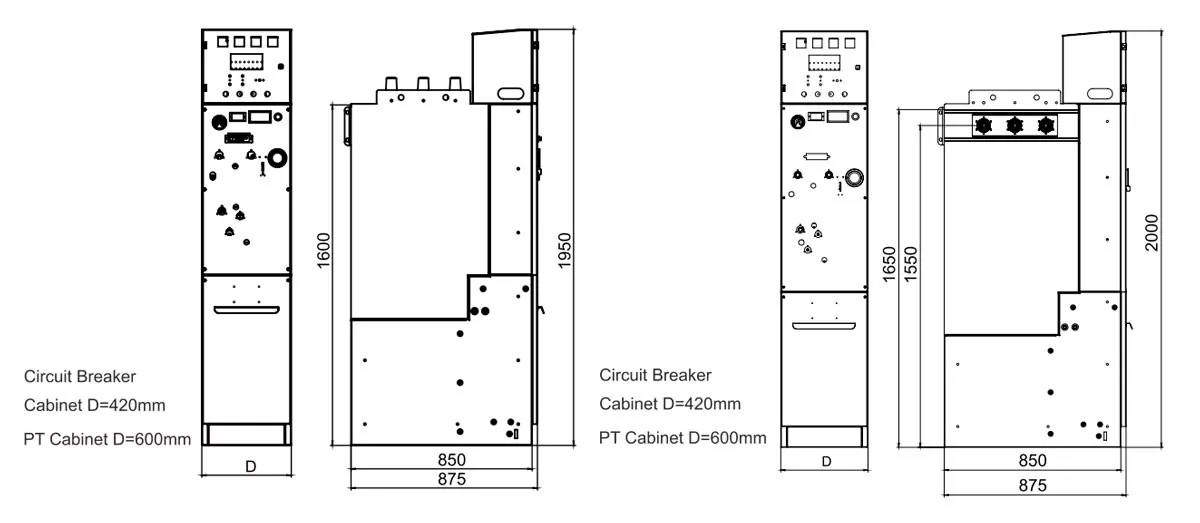

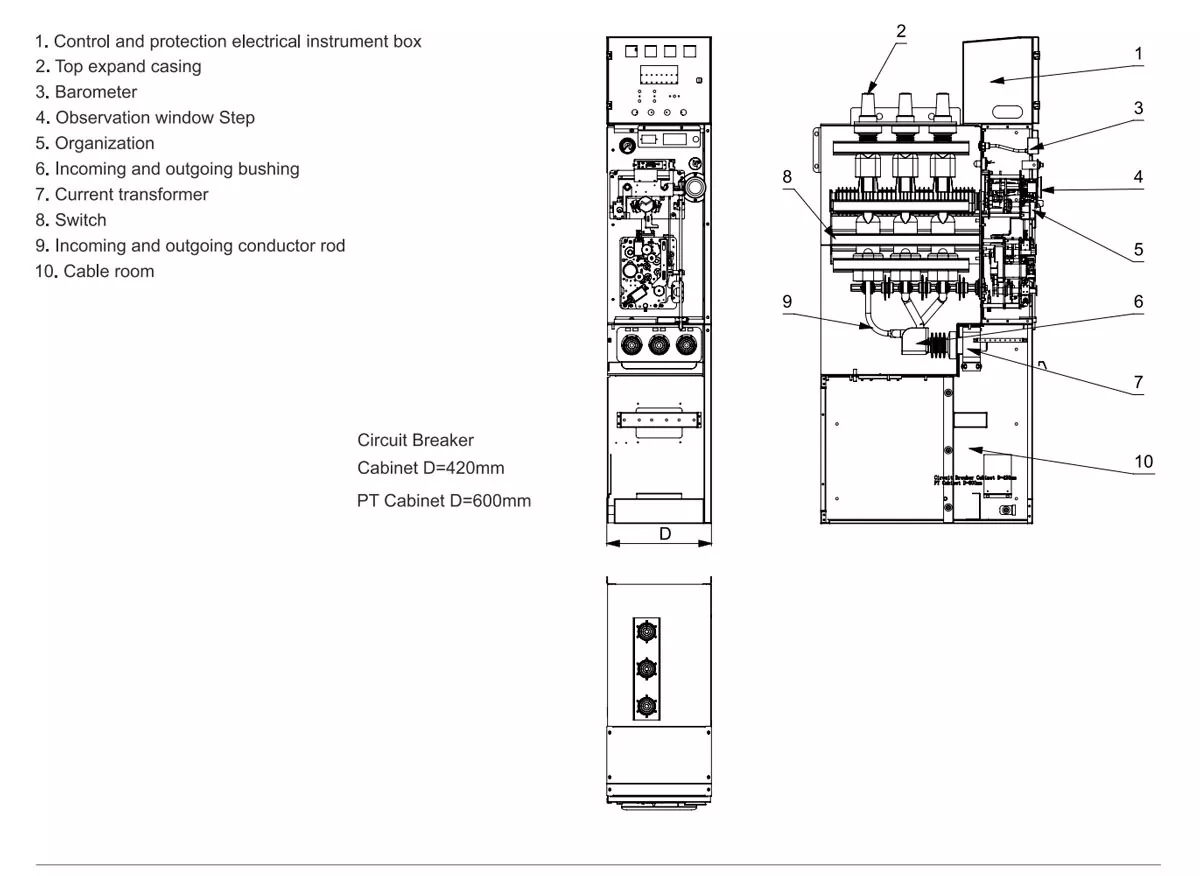

Размеры распределительного устройства

Размер шкафа (Ш×Д×В)	Шкаф автоматического выключателя	Шкаф для подключения кабеля	ПТ шкаф
Топ расширения	420×850×1950	420×850×1950	600×850×1950
Боковое расширение	420×850×2000	420×850×2000	600×850×1950

Технические параметры

Основные технические параметры РМУ с экологической газовой изоляцией

Номинальное напряжение	кВ	12
Номинальный ток	A	630
Способ гашения дуги		Трубка вакуумного переключателя
метод изоляции		Чистый воздух или азот
Номинальный ток отключения при коротком замыкании	кВ	20
Номинальное время отключения при коротком замыкании	Время	30
Номинальный ток замыкания короткого замыкания (пиковый)	кВ	50
Номинальный кратковременно выдерживаемый ток 3 с (действующее значение)	тот	20 (Главная цепь), 17, 4 (Цепь заземления)
Номинальный пиковый выдерживаемый ток	тот	50 (Главная цепь), 43, 5 (Цепь заземления)
Выдерживаемое напряжение промышленной частоты (1 мин)	кВ	42 (фаза-земля, фаза-фаза), 48 (разрыв)
Выдерживаемое напряжение грозового импульса	кВ	75(фаза-земля, фаза-фаза), 85(разрыв)
Частичный разряд	ПК	≤20
Номинальная последовательность операций vcbs		О-0,3с-ко-180с-ко
Выдерживает внутренние дуговые замыкания	КА\С	20/0,5
Механическая жизнь	Время	10000 (VCB) 3000 (Разъединитель, Заземлитель)
Сопротивление главной цепи каждой фазы	мОм	120
Номинальный ток включения заземлителя при коротком замыкании (пиковое значение)	KA	43, 5
Время включения заземлителя	Время	2
Степень защиты	МПа	IP67 (газовый ящик), IP4X (корпус)
Номинальное давление газа (манометрическое давление)	МПа	0.02
Минимальное рабочее давление газа	0/0	0
Номинальная годовая скорость утечки	ppm	0.01
Содержание влаги в воздушной камере	кВ	≤150
Выдерживаемое напряжение промышленной частоты вспомогательной цепи (1 мин)		2

Основные технические параметры выключателя

Номинальное напряжение	12
Номинальный ток	630
Номинальный ток отключения при коротком замыкании	20
Номинальный ток замыкания короткого замыкания (пиковый)	50
Номинальный кратковременно выдерживаемый ток 3 с (действующее значение)	20
Номинальный пиковый выдерживаемый ток	50
Номинальная последовательность операций	О.-0,3с-Ц.О.-180с-Ц.О.
Выдерживаемое напряжение промышленной частоты (1 мин)	42 (фаза-земля, фаза-фаза), 48 (разрыв)
Выдерживаемое напряжение грозового импульса (пиковое)	75 (фаза-земля, фаза-фаза), 85 (разрыв)
Частичный разряд	≤5
Механическая жизнь	10000
Сопротивление основного контура на фазу	≤110
Расстояние между контактами	9±1
Превышение контактного давления	3±0, 5
Контактное конечное давление	1800±100Н
Трехфазное открытие (разные фазы)	≤1
Время отклика при замыкании контакта	≤2
Время закрытия	≤70
Время открытия	≤60
Средняя скорость открытия	1,1+0,2
Средняя скорость закрытия	0,8+0,2
Номинальное количество прерываний по току короткого замыкания	30
