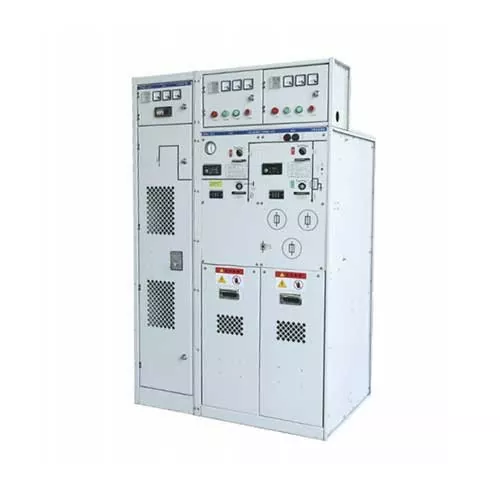

Полностью изолированный газонаполненный кольцевой основной блок SRM-12

Полностью изолированный газонаполненный кольцевой распределительный блок SRM-12 представляет собой современное распределительное устройство среднего напряжения, предназначенное для использования в системах распределения электроэнергии 12 кВ. Этот продукт обеспечивает надежную и эффективную защиту, контроль и распределение электроэнергии. Он идеально подходит для применения в городских и промышленных электросетях, обеспечивая безопасность и стабильность электрической сети.

Конструктивные особенности

Полностью изолированный газонаполненный кольцевой основной блок SRM-12 имеет полностью изолированную конструкцию, повышающую безопасность и надежность и предотвращающую случайный контакт с частями, находящимися под напряжением. Закрытая структура обеспечивает защиту от пыли, влаги и других загрязнителей окружающей среды, обеспечивая долговечность и производительность. Компактная модульная конструкция упрощает установку и интеграцию в различные конфигурации распределительных устройств. В нем используется газ SF6, который обладает превосходными изоляционными характеристиками и надежным гашением дуги. Изготовленный из прочных материалов, он выдерживает суровые условия окружающей среды и механические нагрузки.

Способ установки

1. Подготовка места. Место установки должно быть чистым, сухим, свободным от пыли и других загрязнений.

2. Установка: Мы предоставляем монтажные кронштейны и аксессуары, с помощью которых можно надежно закрепить RMU на устойчивой и прочной поверхности.

3. Электрическое соединение: Подключите входящие и выходные кабели к указанным клеммам, которые должны быть надежно подключены. Для этого необходимо выполнить правильные электрические соединения в соответствии с прилагаемой электрической схемой.

4. Заземление. Убедитесь, что RMU правильно заземлен, в противном случае может возникнуть риск поражения электрическим током. Подключите клемму заземления к заземляющей шине распределительного щита или распределительного устройства.

5. Тест: после установки необходимо провести проверку сопротивления изоляции и непрерывности, чтобы проверить правильность установки и нормальное функционирование. Мы рекомендуем вам выполнить операции открытия и закрытия несколько раз, чтобы проверить работу.

Технические характеристики

Условия окружающей среды

1. Температура окружающей среды: не выше +40 ºС, не ниже -15 ºС (при -30 ºС для обеспечения возможности хранения и транспортировки).

2. Высота: не более 1000 м.

3. Интенсивность землетрясения: не более 8 градусов.

4. Давление ветра: ≤700 Па.

5. Отсутствие опасности возгорания, взрыва, серьезной грязи, химической коррозии, а также мест сильной вибрации.
