Однофазный трансформатор напряжения JDZ с литьем из эпоксидной смолы

Технология литья из эпоксидной смолы произвела революцию в конструкции однофазных трансформаторов напряжения JDZ, литых из эпоксидной смолы, обеспечив им превосходную изоляцию, механическую прочность и устойчивость к воздействию окружающей среды. Он особенно известен своей надежностью и точностью в однофазных приложениях. Его компактная, не требующая обслуживания конструкция делает его пригодным для установки внутри и снаружи помещений в различных отраслях промышленности.

Наши трансформаторы напряжения являются незаменимыми инструментами для управления энергопотреблением и защиты систем — от электростанций до промышленных объектов и коммерческих зданий. Их способность сохранять точность в различных условиях эксплуатации делает их предпочтительным выбором для инженеров и техников по системам среднего напряжения.

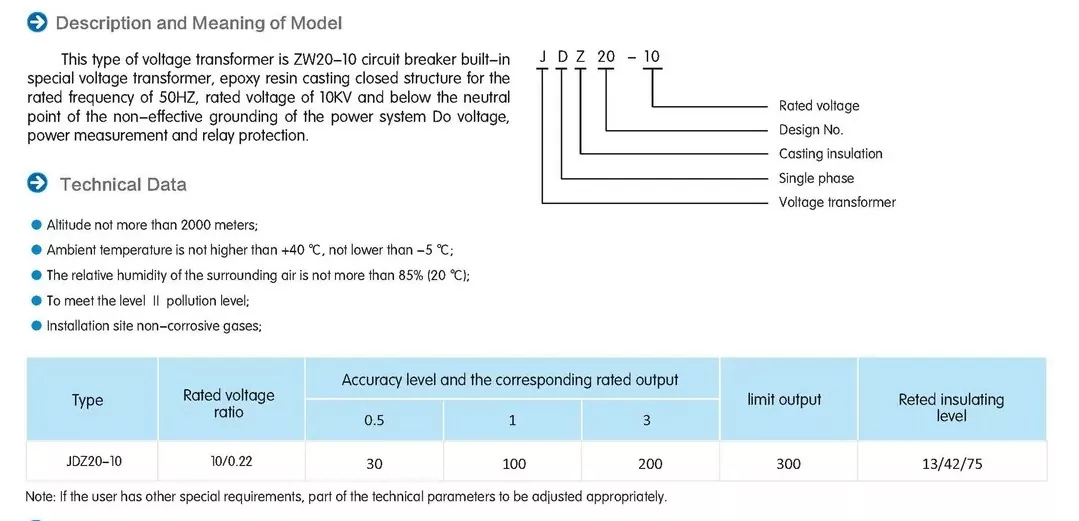

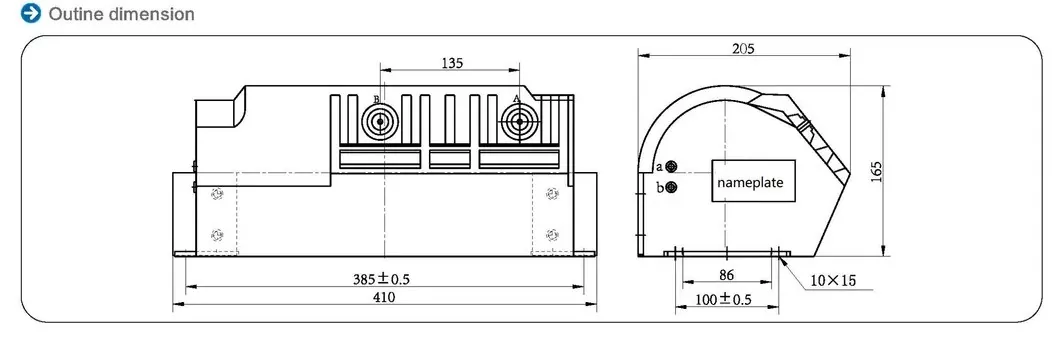

Спецификация

Что такое однофазный трансформатор напряжения JDZ, залитый эпоксидной смолой?

Однофазный трансформатор напряжения JDZ, отлитый из эпоксидной смолы, представляет собой прецизионный измерительный трансформатор, специально разработанный для измерения напряжения и защиты в электроэнергетических системах. Это устройство работает по принципу электромагнитной индукции и преобразует высокое первичное напряжение в стандартизированное низкое вторичное напряжение, обычно 110 В или 100/√3 В, подходящее для подключения к измерительным приборам, защитным реле и контрольному оборудованию.

В конструкции сердечника трансформатора используются пластины из высококачественной кремниевой стали, намотанные прецизионными медными обмотками, заключенными в специально разработанную эпоксидную смолу. Этот процесс литья создает монолитную структуру, которая обеспечивает исключительную диэлектрическую прочность, устраняя при этом воздушные карманы, которые могут привести к частичным разрядам. Обозначение JDZ относится к его однофазной конфигурации, где «J» обозначает трансформатор напряжения, «D» обозначает однофазный, а «Z» обозначает технологию литья из эпоксидной смолы.

Ключевые эксплуатационные характеристики включают определенный класс точности (обычно 0,2, 0,5 или 1,0), заданные тепловые характеристики и соответствие международным стандартам, таким как IEC 60044-2. Устройство поддерживает линейные коэффициенты трансформации во всем расчетном диапазоне напряжения, обеспечивая точность измерений даже во время колебаний в системе. Его конструкция включает в себя барьеры и оптимизацию пути утечки для предотвращения слежения за поверхностью, что особенно важно во влажных или загрязненных средах.

Герметизация однофазного трансформатора напряжения с литьем из эпоксидной смолы JDZ выполняет несколько важных функций: обеспечивает механическую защиту обмоток, создает влагонепроницаемый барьер и равномерно распределяет электрические напряжения по всей конструкции. В результате получается трансформатор с превосходной стойкостью к короткому замыканию и устойчивостью к факторам окружающей среды по сравнению с традиционными маслонаполненными или сухими конструкциями.

Ключевые особенности

Однофазный трансформатор напряжения JDZ, отлитый из эпоксидной смолы, имеет несколько отличительных особенностей, которые отличают его от обычных трансформаторов напряжения. Его конструкция ориентирована на надежность, точность и долгосрочную работу в сложных электрических условиях.

Система герметизации эпоксидной смолой представляет собой наиболее значительное технологическое достижение трансформатора. Этот специально разработанный состав обеспечивает исключительные диэлектрические свойства с типичной диэлектрической прочностью, превышающей 20 кВ/мм. Процесс литья обеспечивает полное погружение всех активных компонентов, создавая систему изоляции без пустот, которая предотвращает частичный разряд даже при непрерывной работе при номинальном напряжении. В состав смолы входят УФ-стабилизаторы для наружного применения, сохраняющие целостность изоляции даже при длительном воздействии солнечного света.

Механическая прочность — еще одна отличительная черта конструкции JDZ. Эпоксидная смола образует жесткий, ударопрочный корпус, защищающий внутренние компоненты от вибрации, механических воздействий и случайных ударов. Такая конструкция устраняет необходимость во внешних защитных кожухах во многих случаях, уменьшая общую площадь установки. Присущие материалу огнезащитные свойства соответствуют строгим требованиям пожарной безопасности и не требуют дополнительных огнезащитных покрытий.

Электрические характеристики включают низкие магнитные потери благодаря высококачественным сердечникам из текстурированной кремниевой стали и прецизионной медной обмотке. Трансформатор демонстрирует отличные частотные характеристики, сохраняя точность в широком диапазоне частот от 15 Гц до 100 Гц. Его тепловые характеристики обеспечивают стабильную работу в диапазоне температур от -40°C до +70°C, при этом температурные коэффициенты тщательно компенсируются в конструкции для обеспечения точности измерений.

В конструкции клемм трансформатора используются передовые методы выравнивания поля с использованием встроенных электродов и контуров снятия напряжения для управления распределением электрического поля. Это предотвращает коронный разряд в точках высокого напряжения и повышает долгосрочную надежность. Все части, находящиеся под напряжением, остаются полностью изолированными, что исключает открытые высоковольтные соединения и значительно повышает эксплуатационную безопасность.

Приложения

Однофазный трансформатор напряжения JDZ с литьем из эпоксидной смолы находит широкое применение во многих секторах электроэнергетики благодаря своим универсальным эксплуатационным характеристикам и прочной конструкции.

На объектах электроэнергетики эти трансформаторы играют важную роль в измерении выходной мощности генератора, синхронизации сети и системах защиты. Они обеспечивают точные сигналы напряжения для систем управления турбинами, оборудования возбуждения и устройств коррекции коэффициента мощности. Их компактная конструкция позволяет устанавливать их в ограниченных по пространству отсеках распределительных устройств рядом с генераторами или повышающими трансформаторами.

В сетях передачи и распределения используются трансформаторы JDZ для учета доходов на подстанциях, в точках мониторинга фидеров и в местах соединения распределенной генерации. Они обеспечивают точное измерение напряжения для систем SCADA, алгоритмов обнаружения неисправностей и оборудования автоматического регулирования напряжения. Конструкция из эпоксидной смолы особенно ценна в подземных распределительных системах, где влагостойкость имеет первостепенное значение.

Промышленные предприятия используют эти трансформаторы для систем управления технологическими процессами, контроля качества электроэнергии и защиты оборудования. Тяжелая промышленность, такая как сталелитейные заводы, алюминиевые заводы и химические заводы, извлекает выгоду из виброустойчивости JDZ и невосприимчивости к проводящей пыли. Трансформаторы легко интегрируются с батареями конденсаторов для коррекции коэффициента мощности и банками фильтров гармоник для улучшения качества электроэнергии.

Электрические системы коммерческих зданий включают трансформаторы JDZ для учета основных услуг, учета арендаторов и мониторинга системы аварийного электроснабжения. Огнезащитные свойства позволяют устанавливать их в электротехнических помещениях без дополнительных мер противопожарной защиты. Центры обработки данных особенно ценят свою точность и надежность при мониторинге энергопотребления и управлении системой ИБП.

Установки возобновляемой энергетики, в том числе солнечные фермы и ветряные электростанции, используют эти трансформаторы для измерения и защиты сетевых соединений. Их широкий температурный допуск позволяет устанавливать их на открытом воздухе в различных климатических условиях, а устойчивость к солевым брызгам делает их пригодными для применения на прибрежных ветряных электростанциях.

Преимущества использования эпоксидной смолы в трансформаторах напряжения

Использование эпоксидной смолы в однофазных трансформаторах напряжения JDZ обеспечивает многочисленные технические и эксплуатационные преимущества по сравнению с традиционными методами изоляции, что делает ее предпочтительным выбором для современных электрических применений.

Превосходные диэлектрические свойства эпоксидной смолы обеспечивают исключительные изоляционные характеристики: диэлектрическая прочность обычно в 5–10 раз выше, чем у обычных изоляционных материалов. Это позволяет создавать более компактные конструкции трансформаторов без ущерба для требований к электрическому зазору. Гомогенная природа литой смолы устраняет границы раздела между различными изоляционными материалами, предотвращая появление мест диэлектрической слабости, которые могут привести к преждевременному выходу из строя.

Влагостойкость эпоксидной смолы представляет собой значительное улучшение по сравнению с бумажно-масляными или лакированными изоляционными системами. В отличие от материалов на основе целлюлозы, которые со временем впитывают влагу, эпоксидная смола образует непроницаемый барьер, который поддерживает постоянное сопротивление изоляции на протяжении всего срока службы трансформатора. Эта характеристика оказывается неоценимой во влажной среде или в условиях периодической конденсации.

Механическая стабильность является еще одним ключевым преимуществом: отвержденная смола образует жесткую матрицу, которая иммобилизует все внутренние компоненты. Это предотвращает движение обмотки во время короткого замыкания, что является частым отказом в традиционных конструкциях. Герметизация также защищает от пыли, химикатов и агрессивных сред, которые могут ухудшить работу других систем изоляции.

Преимущества тепловых характеристик включают лучшее рассеивание тепла по сравнению с маслонаполненными агрегатами и превосходную устойчивость к термоциклированию по сравнению с конструкциями сухого типа. Коэффициент теплового расширения эпоксидной смолы можно подобрать таким образом, чтобы он соответствовал коэффициенту теплового расширения встроенных проводников, что сводит к минимуму тепловое напряжение при изменении нагрузки. Это приводит к улучшению долговременной стабильности электрических параметров.

С точки зрения технического обслуживания, однофазный трансформатор напряжения JDZ, отлитый из эпоксидной смолы, практически не требует регулярного технического обслуживания, что устраняет необходимость в периодическом тестировании масла, процедурах сушки или измерениях сопротивления изоляции. Герметичная конструкция предотвращает попадание загрязнений и сохраняет стабильные эксплуатационные характеристики на протяжении десятилетий эксплуатации.

Экологические преимущества включают отсутствие легковоспламеняющегося изоляционного масла, снижение опасности пожара и устранение потенциальных рисков загрязнения почвы. Современные составы эпоксидных смол соответствуют строгим экологическим нормам в отношении содержания летучих органических соединений и опасных веществ.
