JDZW Однофазный трансформатор напряжения из эпоксидной смолы для установки вне помещений

Однофазный трансформатор напряжения для наружного применения Ceho JDZW, отлитый из эпоксидной смолы, имеет следующие характеристики: Эпоксидная смола полностью отлита в вакууме: не содержит пузырьков, устойчива к ультрафиолетовому излучению, устойчива к старению и имеет низкий уровень местных разрядов. Он подходит для суровых условий, таких как большая высота, высокая влажность и сильное загрязнение. Однофазная структура поддерживает методы проводки «фаза-земля» (Un/√3) или «фаза-фаза» (Un) и подходит для воздушных линий, выключателей на столбе, блоков кольцевой сети и других сценариев.

Высокоточное измерение: точность метрологического класса может достигать 0,2 класса, а степень защиты составляет 3P или 6P, что соответствует двойным требованиям учета электроэнергии и релейной защиты.

Встроенные высоковольтные предохранители (для некоторых моделей): например, JDZW-10R, он оснащен двухконцевыми предохранителями A и B, эффективно предотвращающими распространение внутренних неисправностей.

Совместимость со стандартами: Однофазный трансформатор напряжения из эпоксидной смолы JDZW для наружного применения соответствует международным стандартам, таким как IEC 61869-3, IEEE C57.13 и GB20840, и поддерживает глобальные проектные приложения.

ТЕХНИЧЕСКИЕ ДАННЫЕ

● Трансформатор соответствует стандартам GB1207-2006, IEC60044-2:2003.

● Трехфазный

● Номинальный вторичный ток 5 А или 1 А.

● Температура окружающей среды  -5℃ ～ +50℃.

11. Номинальная мощность и ее относительный класс точности — это только один из вариантов.

2. Если данные пользователя превышают вышеуказанный диапазон, нам может потребоваться провести специальные переговоры.

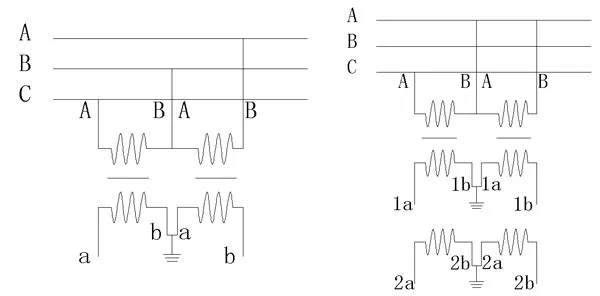

Схема подключения

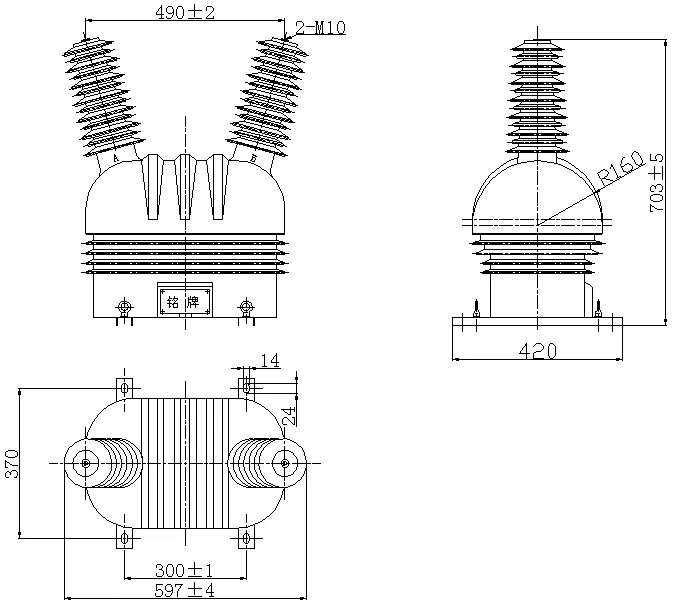

Габаритные размеры
