Трансформатор тока столбового типа с изоляцией из эпоксидной смолы LZZB

Трансформатор тока столбового типа LZZB с литой эпоксидной смолой представляет собой полностью закрытое изделие со структурой колонны, отлитой из эпоксидной смолы. Применяется для релейной защиты измерения электрической энергии и тока в энергосистемах с номинальной частотой 5Гц/60Гц и номинальным напряжением 40,5кВ. К особенностям этого продукта относятся высокая динамическая термическая стабильность, большая выходная мощность в два раза, стабильные изоляционные характеристики и устойчивость к загрязнениям.

Первичная обмотка, вторичная обмотка, кольцевой сердечник и катушка LZZBJ9-35 обернуты изоляторами из эпоксидной смолы. Это полностью закрытая конструкция, обладающая превосходными теплоизоляционными характеристиками и влагонепроницаемостью. В точке вторичной проводки предусмотрена распределительная коробка. На передней и боковой сторонах распределительной коробки имеется отверстие, которое соответствует клемме для вывода провода и используется для вывода провода. На опорной пластине изделия имеются болты заземления и четыре установочных отверстия для установки.

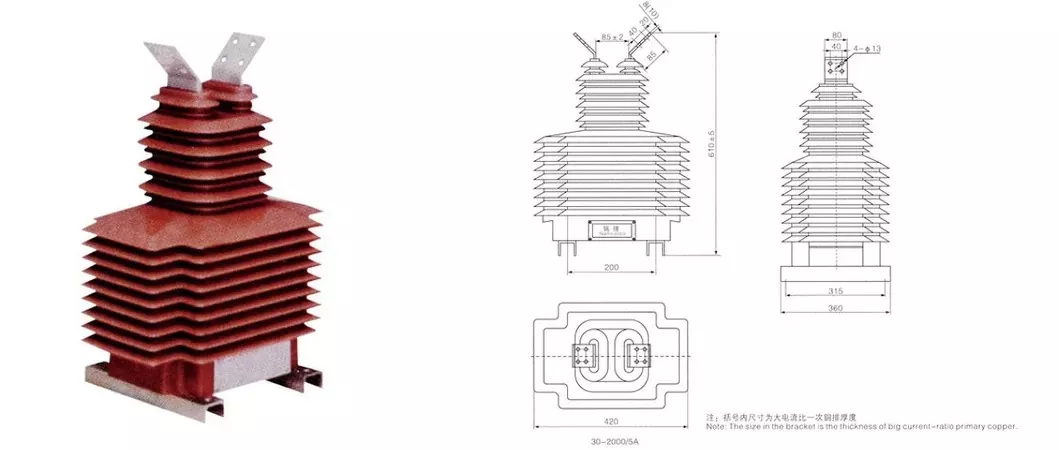

Чертеж продукта

Основной технический параметр (LZZB9-35/250W1)

1. Номинальный уровень изоляции: 40,5/95/185 кВ.

2. Коэффициент мощности нагрузки: cos ø=0,8 (отставание)

3. Номинальный вторичный ток: 5А (или 2А, 1А)

4. Номинальная частота: 50 Гц или 60 Гц.

5. Температура окружающей среды:-5℃~+40℃.

6. Стандарт продукта: IEC185, GB1208-2006.

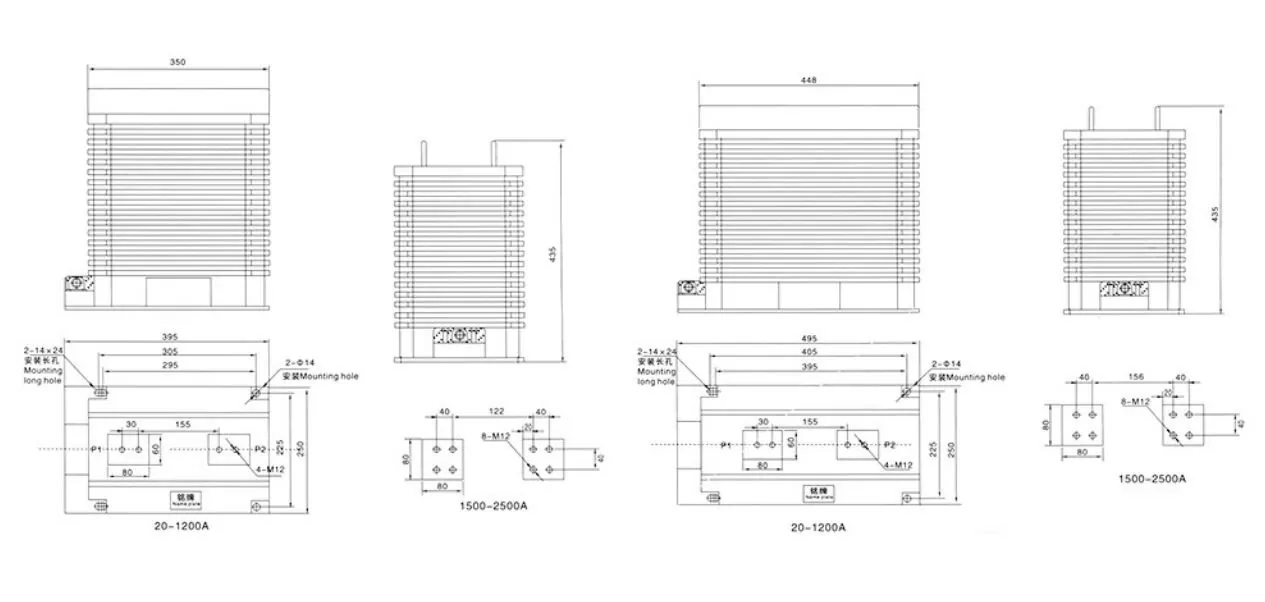

Габаритные размеры

Трансформатор тока столбового типа LZZB с литой эпоксидной смолой применяется в распределительных шкафах с воздушной изоляцией KYN28A, XGN15 и HXGN17. Высоковольтные помещения для распределительных устройств, коробчатых трансформаторов и кабельных распределительных коробок; Потребление электроэнергии на электростанциях, измерение/защита промышленных и горнодобывающих распределительных помещений; Районы с большой высотой, высокой влажностью и сильным загрязнением (опционально предлагается вариант с защитой от загрязнения и увеличенным расстоянием подъема)

Часто задаваемые вопросы

Вопрос: Как вы это проверяли?

О: Пожалуйста, проконсультируйтесь с нашими сотрудниками. Она подробно объяснит процесс тестирования.

Вопрос: Каковы ценовые условия?

О: FOB, CFR и CIF зависят от ваших требований.

Вопрос: если у нас нет рисунка, можете ли вы сделать рисунок для меня?

А. Да, мы вышлем вам чертеж, если вы предоставите нам подробные характеристики.

Вопрос: Когда я могу получить образец?

О: Это зависит от характеристик образца.

В: Я могу найти товар в вашем каталоге; можете ли вы сделать этот продукт для меня?

О: Да, мы можем изготовить все товары по каталогам.
