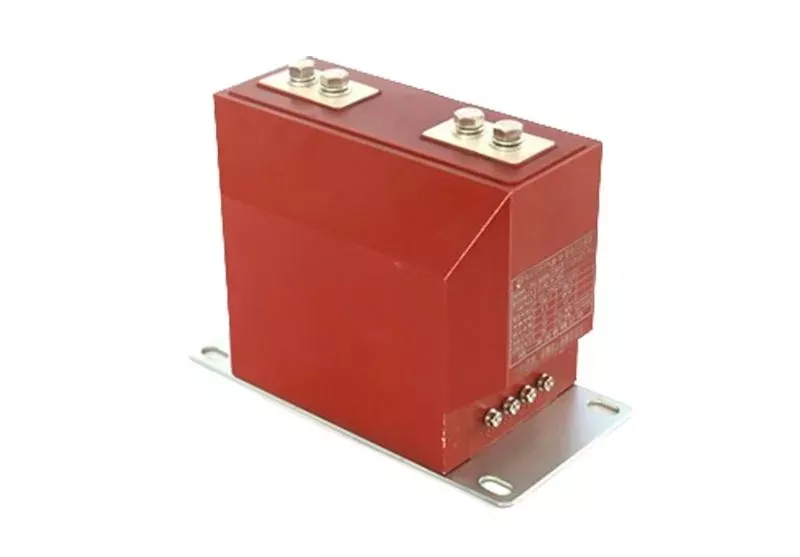

LZZBJ Армированный трансформатор тока из эпоксидной смолы типа столба

Трансформатор тока постового типа LZZBJ, армированный эпоксидной смолой, является одним из продуктов фабрики Ceho. Мы можем предложить вам различные типы электрических устройств на выбор по конкурентоспособным ценам. Если вы хотите получить высококачественные, высокоэффективные и простые в обслуживании решения, вы можете связаться с нами сейчас, чтобы получить наш заводской прайс-лист. Приветствуются как новые, так и старые клиенты.

Отправить запрос

Описание продукта

Ceho предлагает высококачественные трансформаторы тока столбового типа LZZBJ, армированные эпоксидной смолой. Устойчивый к растрескиванию и ударопрочности, подходит для шкафов с высокими механическими нагрузками. Полностью герметичный столб: P1/P2 представляет собой медные/алюминиевые стержни M10-M16 или стержни с двойными отверстиями, с основанием 4 × Φ 14 мм, которые могут быть установлены в любом направлении. Сердечник из микрокристаллического сплава или высококачественной кремниевой стали, используемый в трансформаторе, отличается высокой магнитной проницаемостью и хорошей линейностью ошибок. Вторичная клемма: 6-12 жил внутри защитной крышки, возможно расширение двойной обмоткой (0,2S/0,5/5P10/10P10) или тремя обмотками (измерение + защита + остаточная); Низкая температура: от -25 ℃ до +40 ℃, высота над уровнем моря: ≤ 2000 м (3000 м для плато), влажность: 95%, без конденсации; Класс огнестойкости В-0, CTI ≥ 600, соответствует RoHS; Вес: 25-35 кг для класса 10 кВ; Класс 24 кВ 32–45 кг Класс 40,5 кВ ≤ 81 кг.

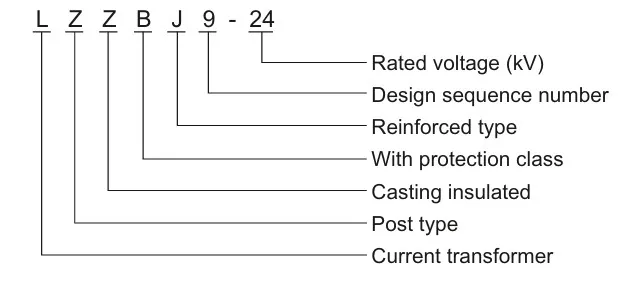

Модель

Параметры продукта

НЕТ	Элемент			Единица	Ценить
1	Номинальное напряжение			КВ	40,5
2	Номинальная изоляция уровень	Частота питания выдерживать напряжение	Сухой тест		95
			Влажный тест		80
		Выдерживает грозовой импульс напряжение (пиковое)			185
3	Номинальный ток			A	1250,1600,2000
4	Номинальный ток отключения при коротком замыкании			KA	20,25,31,5
5	Номинальная последовательность операций				Комбинация 0-0,3 с-комбинация 180 с
6	Номинальное время отключения тока короткого замыкания			раз	12
7	Номинальный ток замыкания короткого замыкания (пиковый)			KA	50,63,80
8	Номинальный пиковый выдерживаемый ток
9	Номинальный кратковременно выдерживаемый ток			KA	20,25,31,5
10	Номинальный непрерывный ток короткого замыкания			S	4
11	Средняя скорость открытия			РС	1,5±0,2
12	Средняя скорость закрытия				0,7±0,2
13	Время отклика при закрытии контакта			s	≤2
14	Трехфазный комбинированный (минутный) вентиль синхронная разница во времени				≤2
15	Время закрытия				≤150
16	Время открытия				≤60
17	Механическая жизнь			раз	10000
18	Номинальное рабочее напряжение и номинальное напряжение вспомогательной цепи			V	ДК220,110,24
					AC220,110,24
19	Сопротивление постоянному току на фазу (без трансформатора)			м Ох	≤100
20	Динамические и статические контакты позволяют увеличить толщину износа			мм	3
21	масса			кг	800

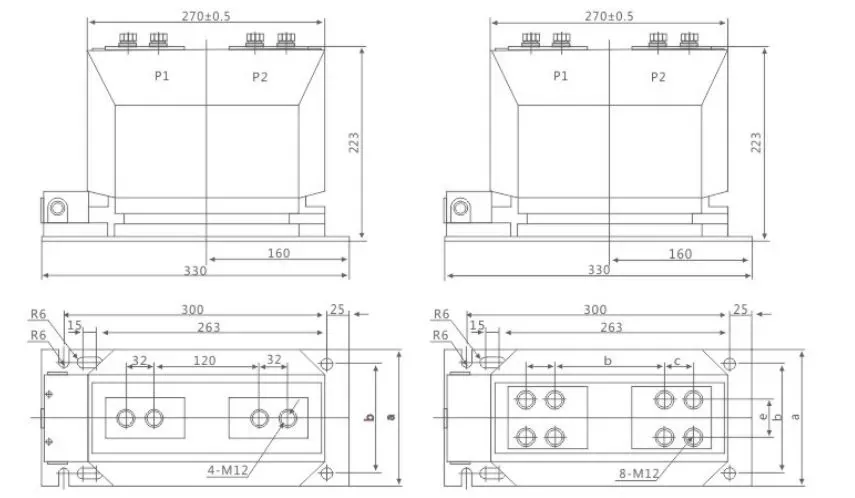

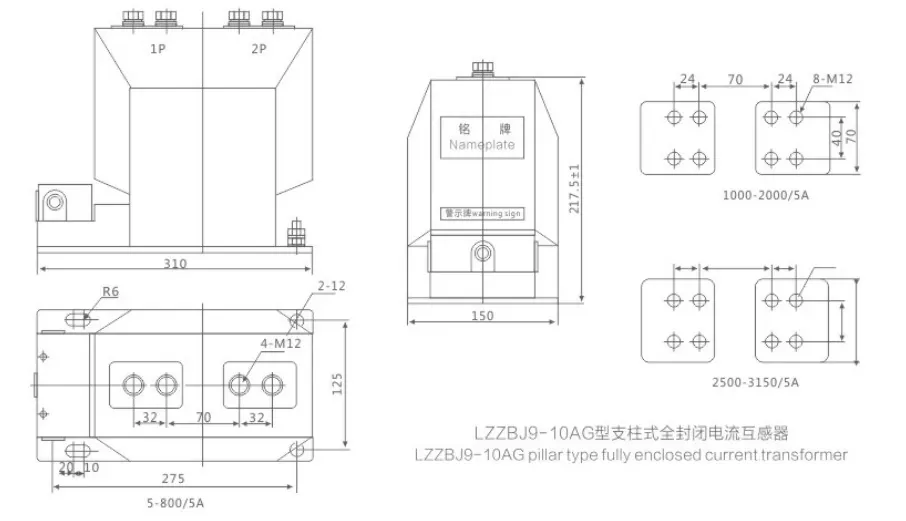

Рисунок

Быстрая проверка выбора

1. Номинальное напряжение → выберите 7,2 кВ/12 кВ/24 кВ/40,5 кВ.

2. Номинальный первичный ток → В соответствии со спецификациями нагрузки или шины (100 А, 300 А, 600 А, 1250 А).

3. Точность и нагрузка → Измерение 0,2S/0,5 (10–20 ВА); Защита 5П10/10П15 (15–30 ВА)

4. Кратковременный тепловой ток → Соответствуйте току короткого замыкания системы (20 кА, 31,5 кА, 50 кА, 80 кА/1 с).

5. Способ установки → стойка вертикально/боковая/перевернутая; Основание фиксируется 4 дюбелями М12.

6. Особые требования: большая высота 3000 м, низкая температура -40 ℃, степень защиты от загрязнения III, двойной коэффициент трансформации, крановый тип, с защитной крышкой.
