Расшифровка логики защиты низковольтных вводных шкафов: как добиться безопасного и надежного электроснабжения?

I. Электробезопасность и позиционирование на уровне системы

Являясь общим входом всей низковольтной системы распределения электроэнергии, он является основным шлюзом защиты для распределения электроэнергии всей станции. Отказы повлияют на всю низковольтную систему, поэтому надежность является главным приоритетом.

Необходимо строго различать логику входящей линии, шинной связи и исходящей линии, чтобы предотвратить неправильное параллельное соединение и неправильную передачу энергии.

Соответствовать требованиям координации изоляции системы; Номинальное напряжение изоляции, выдерживаемое напряжение промышленной частоты и безопасные расстояния между фазами и между фазами и землей должны соответствовать нормам для предотвращения утечки, пробоя и междуфазных коротких замыканий.

II. Основные электрические характеристики (жесткая технология)

Номинальное рабочее напряжение совместимо с фазным и сетевым напряжением системы, обеспечивая длительную работу без превышения номинального выдерживаемого напряжения и адаптируясь к частоте сети и гармоническим условиям на месте эксплуатации.

Номинальная допустимая нагрузка по длительному току: Долговременное повышение температуры шкафа, главной шины, входящего кабельного соединения и корпуса выключателя должно контролироваться, а на контактах и ​​медных шинах не должно происходить перегрева, изменения цвета или абляции.

Устойчивость к короткому замыканию и отключающая способность

Предельная/рабочая отключающая способность при коротком замыкании должна быть больше максимального тока короткого замыкания локальной системы.

Кратковременно выдерживаемый ток и пиковый выдерживаемый ток соответствуют стандартам; корпус шкафа не должен деформироваться, шина не должна смещаться, а изолирующие детали не должны разрушаться при воздействии короткого замыкания.

Конструкция повышения температуры и рассеивания тепла: Вентиляционные каналы шкафа разумные, с плавным входом и выходом воздуха сверху и снизу; в местах плотной сборки шин и выключателей не происходит накопления тепла, а повышение температуры соответствует нормам при длительной работе под высокой нагрузкой.

III. Логика защиты и функции управления

Основные средства защиты: длительная задержка перегрузки, кратковременная задержка короткого замыкания, мгновенная защита от короткого замыкания и защита от замыкания на землю. Кривая защиты соответствует характеристикам нисходящей нагрузки.

Оснащен функцией отключения при пониженном напряжении/потере напряжения, которая автоматически срабатывает при отключении питания в электросети и предотвращает воздействие автоматического повторного включения при восстановлении электропитания.

Иерархическая координация настроек защиты. Защита входящей линии должна избирательно координироваться с защитой нисходящей исходящей линии, чтобы избежать полного отключения главной входящей линии из-за незначительных неисправностей в нисходящей линии.

Надежная вторичная цепь: источник питания управления, цепи замыкания и размыкания, а также цепи блокировки подключаются стандартно, без виртуального подключения или неправильной работы.

Логическая схема защиты низковольтного ввода шкафа (текстовая версия)

а. Общая блок-схема прохождения сигнала

Ток первичной главной цепи → Выборка трансформатора тока (ТТ) → Интеллектуальный контроллер (выключение автоматического выключателя) → Логическое решение: длительная задержка / кратковременная задержка / мгновенное / замыкание на землю / пониженное напряжение → Соответствие настройке действия → Подача команды отключения → Механизм отключения выключателя → Разрыв входной главной цепи

б. Блок-схемы четырех основных ветвей защиты

Логика защиты от перегрузки с длительной задержкой Ток нагрузки превышает стандартный → ТТ производит выборку и отправляет на контроллер → Соответствует обратнозависимой кривой длительной задержки → Длительная задержка при небольшой перегрузке, короткая задержка при сильной перегрузке → Задержка истекает → Отключение

Логика защиты от короткого замыкания с кратковременной задержкой Короткое замыкание происходит в нисходящей цепи → Ток короткого замыкания запускает контроллер входящей линии → Входящая линия устанавливает кратковременную задержку 0,1～0,3 с → Сначала подождите, пока автоматический выключатель отходящей линии не сработает мгновенно, чтобы устранить неисправность → Если отходящая линия не сработала / неисправность не устранена → Задержка истекает → Отключение входящей линии (предотвратите превышение порога)

Логика мгновенной защиты от короткого замыкания Серьезное короткое замыкание рядом с шиной или внутри шкафа входящей линии → Ток короткого замыкания значительно превышает мгновенную уставку → Прямой запуск без кратковременной задержки или ожидания → Контроллер немедленно выдает команду → Автоматический выключатель срабатывает мгновенно

Логический метод защиты от замыканий на землю Метод 1: ТТ нулевой последовательности собирает векторную сумму трех фаз + N Метод 2: Контроллер вычисляет ток нулевой последовательности при работе с трехфазным током → Обнаруживает, что несбалансированный ток нулевой последовательности превышает стандарт → Определяет однофазное повреждение заземления/изоляции и утечку → Аварийный сигнал или задержка/мгновенное отключение

в. Логическая блок-схема защиты от пониженного напряжения/потери напряжения

Падает входное линейное напряжение / теряется питание внешней электросети → Расцепитель минимального напряжения контролирует напряжение в режиме реального времени → Напряжение ниже установленного порога → Срабатывает расцепитель минимального напряжения → Принудительное отключение → Автоматическое повторное включение не допускается после восстановления электросети; закрытие может быть выполнено только с ручным/логическим разрешением

д. Логическая блок-схема блокировки для двух входящих линий + шинной связи (блокировка с тремя переключателями)

1# Входящая линия закрыта

↓

Электрические вспомогательные контакты + Механический шатун

↓

Заблокируйте замыкающие цепи входящей линии 2# и шинопровода.

2# Входящая линия закрыта

↓

Одновременно заблокировать замыкающие цепи входящей линии 1# и шинопровода.

Автобусная стойка закрыта

↓

Одновременно заблокировать замыкающие цепи 1# и 2# входящих линий.

Основное правило: только два из трех переключателей могут находиться в закрытом положении в любой момент времени; Категорически запрещается замыкать все три выключателя одновременно.

е. Логическая блок-схема координации верхнего и нижнего уровня защиты

Шкаф отходящей линии: Мгновенное отключение при коротком замыкании → Координация шага разницы во времени → Шкаф входящей линии: Расцепление с кратковременной задержкой при коротком замыкании → Реализация: Отказы на выходе срабатывают выключателями на выходе, а не на основной входящей линии, что обеспечивает селективность источника питания.

IV. Механическая блокировка и электрическая блокировка (высший приоритет)

Одиночная входящая линия: механическая блокировка между дверью шкафа и выключателем; дверь не может быть открыта в закрытом состоянии, а переключатель принудительно срабатывает при открытии двери, чтобы предотвратить случайное попадание в живой интервал.

Сценарий с двумя входными линиями + шинопроводом: двойная блокировка электрической блокировки и механической блокировки, строго запрещающая одновременное закрытие двух входящих линий и незаконное параллельное соединение входящих линий и шинопровода, чтобы предотвратить циркуляцию, короткое замыкание и перегорание трансформатора.

Механическая конструкция самого выключателя надежна, с плавным замыканием и размыканием, отсутствием заклинивания и надежной работой механизма накопления энергии.

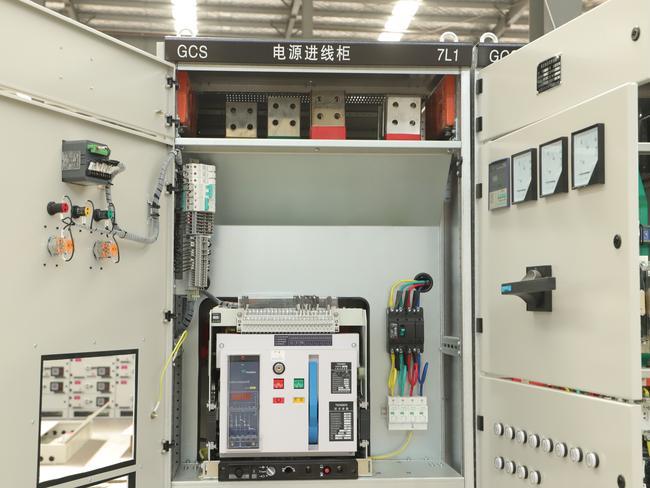

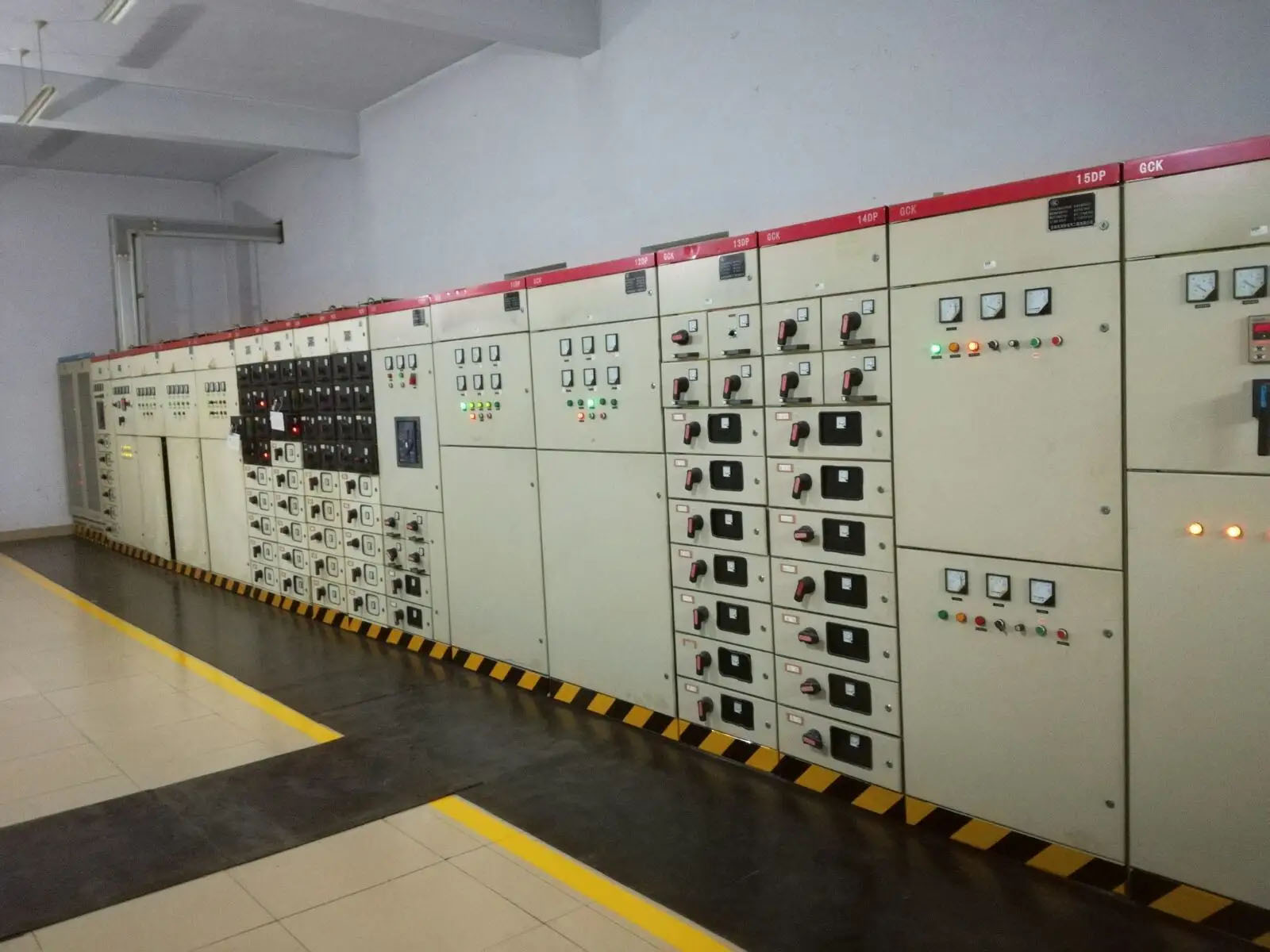

V. Конструкция шкафа и технология сборных шин

Прочность пластины шкафа и жесткость рамы достаточны, чтобы противостоять воздействию электродвижущей силы короткого замыкания без тряски или деформации.

Характеристики основных шин, расположение и изолирующие опоры соответствуют нормативам; Порядок чередования фаз является стандартным, а изолирующие перегородки между фазами и между фазами и землей являются полными.

Полная система заземления: Каркас шкафа, дверь, боковые панели и шкаф с шинами надежно и централизованно заземлены с непрерывным и непрерывным путем заземления.

Уровень защиты адаптирован к условиям на объекте и предотвращает попадание пыли, брызг и мелких животных в шкаф, что может привести к короткому замыканию.

VI. Настройка мониторинга и отображения

Стандартный мониторинг тока и напряжения в режиме реального времени, который позволяет проверить трехфазный баланс и отклонение напряжения.

Оснащен устройством отображения в реальном времени, позволяющим интуитивно определять, находится ли входящая линия под напряжением, предотвращая случайное прикосновение и неправильное обслуживание.

Необходимая конфигурация мониторинга температуры и влажности, а также предотвращения и контроля конденсации внутри шкафа для предотвращения ухудшения изоляции, вызванного влажной конденсацией.

VII. Адаптация к окружающей среде и эксплуатации

Адаптироваться к высоте, температуре и влажности, пыли и агрессивной газовой среде на месте; изоляционные детали и корпус шкафа соответствуют стандартам устойчивости к коррозии и атмосферным воздействиям.

Конструкция для предотвращения образования конденсата и плесени в шкафу; Устройства обогрева и осушения настраиваются во влажных помещениях.

Зарезервируйте пространство для обслуживания, а также место для ввода и вывода кабелей; проводка аккуратная, а первичные и вторичные цепи проложены отдельно для предотвращения помех.

VIII. Проверка эксплуатации, технического обслуживания и безопасности

Оснащен очевидными точками разрыва для надежной изоляции источника питания во время технического обслуживания.

Возможность реализовать маркировку отключения электроэнергии и процесс технического обслуживания блокировки в безопасных условиях эксплуатации.

Компоненты разумно расположены, что облегчает ежедневный осмотр, измерение температуры, затяжку и замену компонентов в более поздний период без тупиков при техническом обслуживании.

Краткое содержание

Шкаф ввода низкого напряжения является основным шлюзом низковольтной системы распределения электроэнергии, выполняя важные задачи по доступу к источнику питания, защите безопасности и распределению нагрузки. Его основные задачи сосредоточены на восьми аспектах: электробезопасное расположение, основные электрические характеристики, логика защиты и управление, защита от блокировки, технология шкафов и шин, конфигурация мониторинга, адаптация к окружающей среде, а также безопасность эксплуатации и технического обслуживания. Среди них логика защиты (включая защиту от перегрузки, короткого замыкания, замыкания на землю, пониженного напряжения) и двойная блокировка (механическая + электрическая) являются ключом к обеспечению безопасной и стабильной работы шкафа, что может эффективно предотвратить распространение неисправностей, неправильную работу и несчастные случаи. Рациональное соответствие всех показателей и строгое соблюдение технических норм являются предпосылками длительной надежной работы низковольтного вводного шкафа.

FAQ (часто задаваемые вопросы)

Q1: Какова основная роль низковольтного вводного шкафа в системе распределения электроэнергии?

A1: Это общий вход питания и шлюз первичной защиты низковольтной системы, отвечающий за доступ к питанию, защиту от сбоев и распределение мощности по нисходящей линии, а его надежность напрямую влияет на безопасную работу системы.

Q2: Почему важно выборочное согласование уставок защит для шкафов входящих линий?

A2: Это гарантирует, что неисправности в нисходящем направлении сначала будут отключены выключателями исходящих линий, что позволяет избежать полного отключения системы и обеспечить непрерывность электропитания.

Q3: Какова цель двойной блокировки (механической + электрической) в сценарии двойной входящей линии + шинной связи?

A3: запрещает неправильное параллельное соединение выключателей, предотвращает ток циркуляции, короткое замыкание и перегорание трансформатора, обеспечивая безопасность системы.

Q4: Какие факторы следует учитывать при экологической адаптации низковольтного вводного шкафа?

A4: Адаптируется к высоте над уровнем моря, температуре, влажности, пыли и агрессивным газам на месте; настроить антиконденсационные устройства и соответствующий уровень защиты.

Q5: Как обеспечить безопасность работ по техническому обслуживанию низковольтных вводных шкафов?

A5: Оборудуйте очевидные точки поломки, маркируйте и блокируйте перебои в подаче электроэнергии, а также разумно расположите компоненты, чтобы избежать тупиков при обслуживании.
