Трансформаторы сухого типа, отлитые из эпоксидной смолы: что это такое? Что они делают?

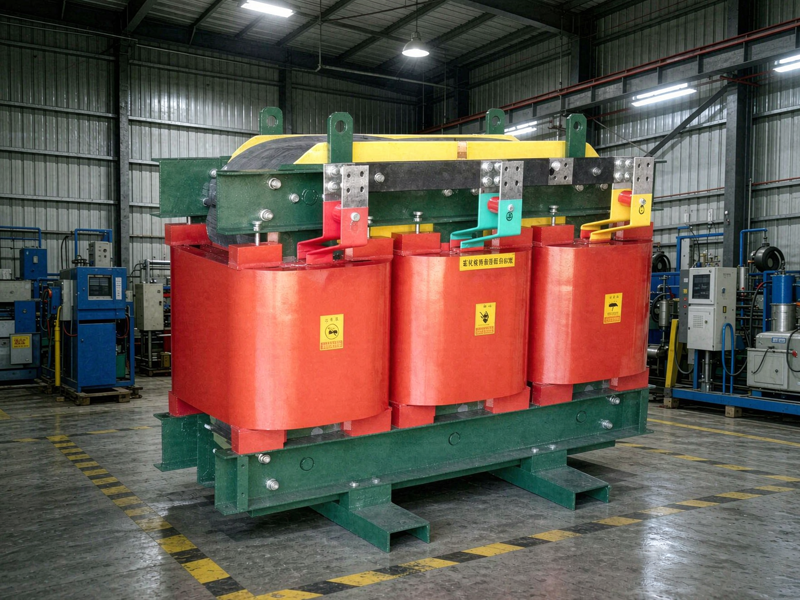

I. Что такое трансформатор сухого типа, отлитый из эпоксидной смолы?

В трансформаторах сухого типа на основе эпоксидной смолы в качестве изоляционного материала используется эпоксидная смола. Обмотки высокого и низкого напряжения наматываются медной лентой (фольгой), заливаются и затвердевают в вакууме эпоксидной смолой с образованием высокопрочной конструкции из стекловолокна. Классы изоляции — F и H. Трансформаторы сухого типа используют воздушную конвекцию или принудительное воздушное охлаждение для отвода тепла и не содержат трансформаторного масла.

Благодаря своим пожаробезопасным, взрывобезопасным и необслуживаемым свойствам он широко используется в городских метрополитенах, высотных зданиях, аэропортах, больницах, торговых центрах и других местах с повышенными требованиями пожарной безопасности и безопасности.

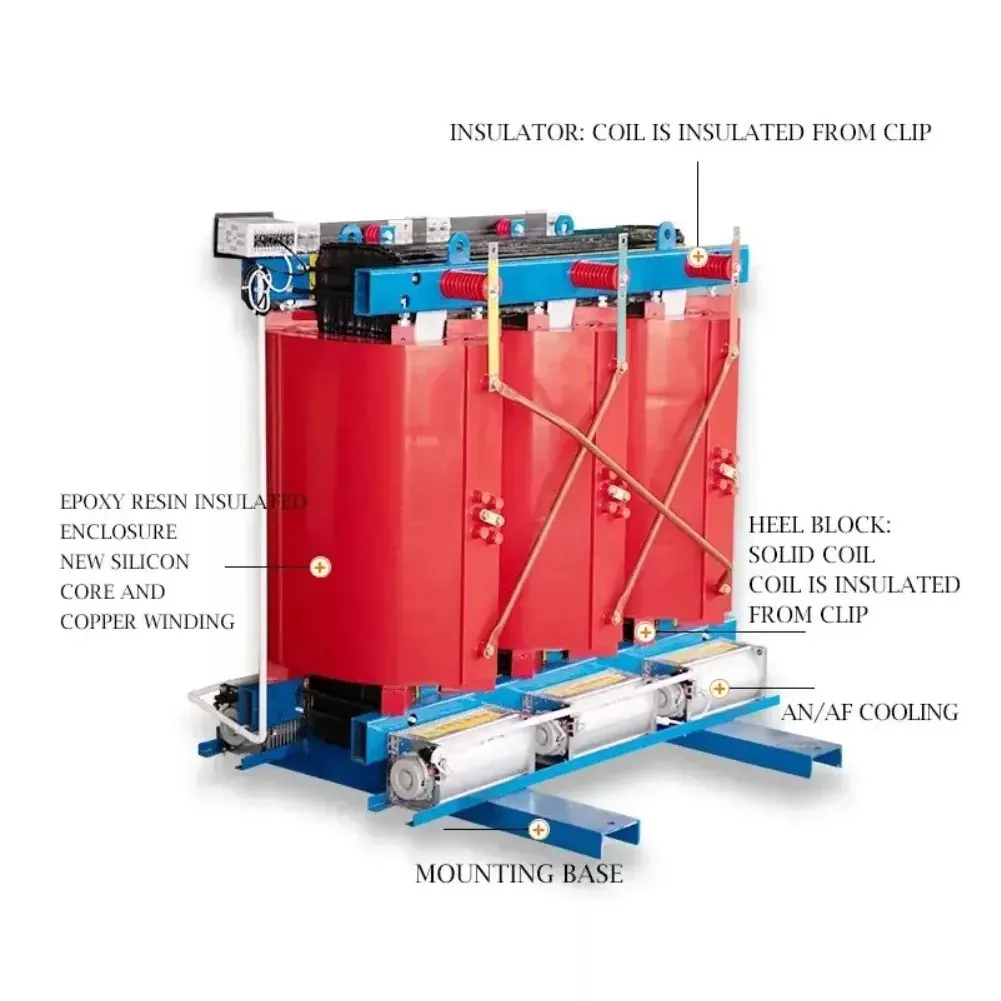

II. Технологические характеристики трансформаторов сухого типа, отлитых из эпоксидной смолы

1. Литье обмотки: обмотки высокого и низкого напряжения отливаются смесью эпоксидной смолы в вакууме и после затвердевания образуют плотное и твердое целое.

2. Система изоляции: в основном используется эпоксидная смола в качестве основной изоляции и стекловолокно в качестве армирующего материала. Он не требует изоляционного масла и представляет собой надежное изоляционное оборудование.

3. Способ охлаждения: обычно AN (естественное воздушное охлаждение) или AF (принудительное воздушное охлаждение). Оснащенный регулятором температуры и осевым вентилятором, вентилятор можно запускать и останавливать автоматически в зависимости от температуры нагрузки. Некоторые изделия допускают кратковременную работу с перегрузкой.

III. Основные преимущества и недостатки трансформаторов сухого типа, отлитых из эпоксидной смолы

Преимущества:

1. Высокая безопасность и экологичность.

• Пожаро- и взрывобезопасность: Эпоксидная смола сама по себе является огнестойким, негорючим и самозатухающим материалом, что принципиально исключает риск возникновения пожара и взрыва.
• Не загрязняет окружающую среду: не содержит изоляционного масла, что исключает возможность утечки масла, загрязняющей почву и источники воды. Очень чисто.

2. Отличные электрические и механические свойства.

• Высокая прочность изоляции: отвержденная эпоксидная смола образует плотный изоляционный слой с хорошими изоляционными характеристиками и высокой устойчивостью к ударам молнии.
• Сильная устойчивость к короткому замыканию: катушка представляет собой высокопрочное жесткое целое с чрезвычайно высокой механической прочностью и может выдерживать огромное электродинамическое воздействие, возникающее при внезапном коротком замыкании.

3. Отличная адаптация к окружающей среде.

• Влаго- и пыленепроницаемость: герметичный слой смолы может эффективно изолировать влагу, пыль и агрессивные газы и даже может нормально работать в среде со 100% влажностью.
• Низкие затраты на техническое обслуживание: не требуется предварительный нагрев перед работой и сушка после остановки. Ежедневная нагрузка по техническому обслуживанию минимальна.

4. Высокая эффективность, энергосбережение и компактный дизайн.

• Низкие потери: за счет оптимизации железного сердечника (например, использования листов из высококачественной кремнистой стали) и конструкции обмотки потери на холостом ходу и под нагрузкой очень низкие, а эффект энергосбережения значителен.
• Небольшой размер и легкий вес: благодаря высокой эффективности изоляции эпоксидной смолы его размер и вес намного меньше, чем у масляных трансформаторов той же мощности, что экономит место для установки и затраты на гражданское строительство.
• Низкий уровень шума: использование передовых технологий и материалов обеспечивает низкий уровень рабочего шума, что подходит для больниц, жилых домов и т. д., чувствительных к шуму.

Недостатки:

• Температурная стойкость относительно ограничена: обычно используются классы изоляции F (155 ℃) или H (180 ℃), долгосрочные рабочие температуры обычно ограничиваются примерно 120 ℃ ~ 140 ℃, а перегрузочная способность не так хороша, как у масляного типа.
• Риск частичного разряда и растрескивания: если процесс разливки не контролируется строго (например, пузырьки и неравномерное смешивание), может легко возникнуть частичный разряд; при экстремально низких и высоких температурах или при механическом воздействии эпоксидная смола может растрескаться.
• Высокая стоимость: первоначальная стоимость приобретения обычно выше, чем у масляных трансформаторов той же мощности.

IV. Техническое обслуживание и распространенные неисправности трансформаторов сухого типа, отлитых из эпоксидной смолы

• Ключевые моменты дня: обращайте внимание на внешний вид (трещины, следы разряда), температуру (контроль температуры/горячие точки) и ненормальный шум; Содержите изоляторы, поверхности обмоток и воздуховоды в чистоте, чтобы скопление пыли не влияло на отвод тепла и изоляцию.
• Регулярные проверки/испытания: сопротивление изоляции, сопротивление постоянному току, выдерживаемое напряжение переменного тока, частичный разряд и т. д.; Проверка крепежа и заземления также имеет решающее значение.

Типичные проблемы:

• Перегрев обмотки: часто связан с перегрузкой, плохой вентиляцией или старением; может проявляться в виде изменения цвета эпоксидной смолы, запаха гари или локального перегрева.
• Частичный разряд: может возникнуть из-за сырости/повреждения изоляции, плохих проводов/заземления и т. д. и со временем ускоряет старение.
• Необычные шумы/вибрации: могут быть связаны с проблемами крепления сердечника, ослаблением крепежа, гармониками нагрузки, резонансом и т. д.

V. Общие технические параметры трансформаторов сухого типа, отлитых из эпоксидной смолы

Ниже приведены некоторые общие диапазоны технических параметров для трансформаторов сухого типа, отлитых из эпоксидной смолы, конкретные значения могут варьироваться в зависимости от модели и производителя:

Наша компания имеетТрансформаторы сухого типа, отлитые из эпоксидной смолыдоступны для выбора.

VI. Основные области применения трансформаторов сухого типа, отлитых из эпоксидной смолы

Трансформаторы сухого типа, отлитые из эпоксидной смолы, особенно подходят для следующих мест с высокими требованиями безопасности и защиты окружающей среды:

• Городские общественные объекты: высотные здания, коммерческие центры, аэропорты, станции метро, ​​тоннели, спортивные площадки и т.д.
• Важные учреждения: больницы, центры обработки данных, театры, школы, лаборатории и т. д. для обеспечения непрерывности и надежности электроснабжения.
• Промышленная среда: химические заводы, атомные электростанции, шахты, электростанции и другие суровые условия, в которых присутствуют легковоспламеняющиеся, взрывоопасные или агрессивные газы.
• Новые области энергетики: ветроэнергетика, фотоэлектрические электростанции и т. д.
