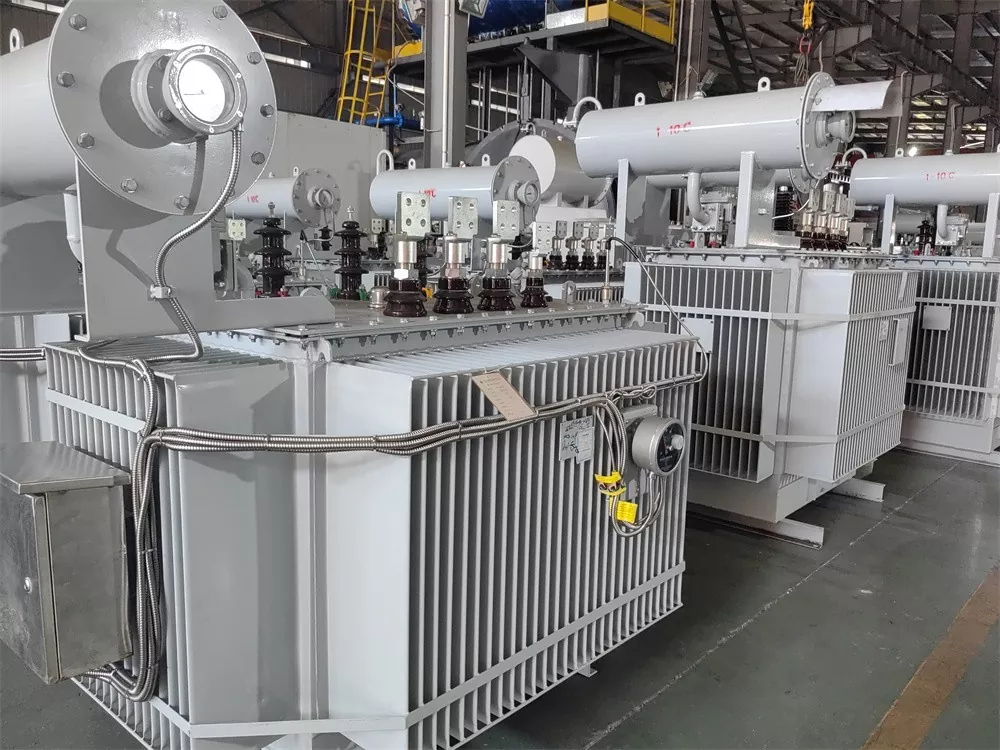

Масляный распределительный трансформатор с переключателем ответвлений без нагрузки

Масляный распределительный трансформатор с переключателем ответвлений без нагрузки — это надежный продукт завода Ceho. В сердечнике используются холоднокатаные листы кремнистой стали с ориентированной текстурой и высокой проницаемостью. Он имеет конструкцию стержневого типа с полностью перекошенными соединениями и сегментированной структурой. Основные колонны имеют многоуровневое ступенчатое круглое поперечное сечение, в то время как ярмо и ядро ​​сохраняют одинаковое поперечное сечение.

В основе этого продукта используются холоднокатаные листы кремнистой стали с ориентированной текстурой и высокой проницаемостью. Он имеет конструкцию сердцевинного типа с полностью перекошенными соединениями и сегментированной структурой. Основные колонны имеют многоуровневое ступенчатое круглое поперечное сечение, в то время как ярмо и ядро ​​сохраняют одинаковое поперечное сечение.

В обмотках использованы гофрированные масляные каналы с безлаковой пропиткой и обвязкой компрессионной лентой. Все обмотки представляют собой концентрические катушки. Обмотка высокого напряжения имеет отводы, соответствующие требованиям к напряжению ответвлений, подключенные к переключателю ответвлений, установленному на крышке резервуара. Это позволяет осуществлять переключение напряжения между 10 кВ и 20 кВ и регулировку напряжения на ответвлении после отключения питания.

Защитные устройства Трансформаторы мощностью 30–2000 кВА оснащены предохранительными клапанами. Газовые реле с клеммами сигнализации и отключения могут быть установлены по требованию пользователя. Устройства измерения температуры масла Все трансформаторы оснащены стеклянными гнездами для термометров, установленными на верхней части бака и углубляющимися в масло на 120±10 мм. Трансформаторы мощностью 1000–2000 кВА оснащены термометрами наружного сигнала. Масляный распределительный трансформатор с баками устройства РПН без нагрузки имеет гофрированные стенки, покрытые прочной порошковой краской. Гофрированные ребра не только обеспечивают охлаждение, но и действуют как «дышащие» элементы, их эластичность компенсирует изменения объема масла из-за колебаний температуры. Таким образом, полностью герметичные трансформаторы устраняют необходимость в маслорасширителе, уменьшая общую высоту. Вакуумная заливка масла при герметизации полностью удаляет влагу из трансформатора, предотвращая контакт трансформаторного масла с воздухом. Это эффективно блокирует проникновение кислорода и воды, которые могут ухудшить характеристики изоляции и ускорить старение масла, тем самым устраняя необходимость в периодических проверках отбора проб масла.

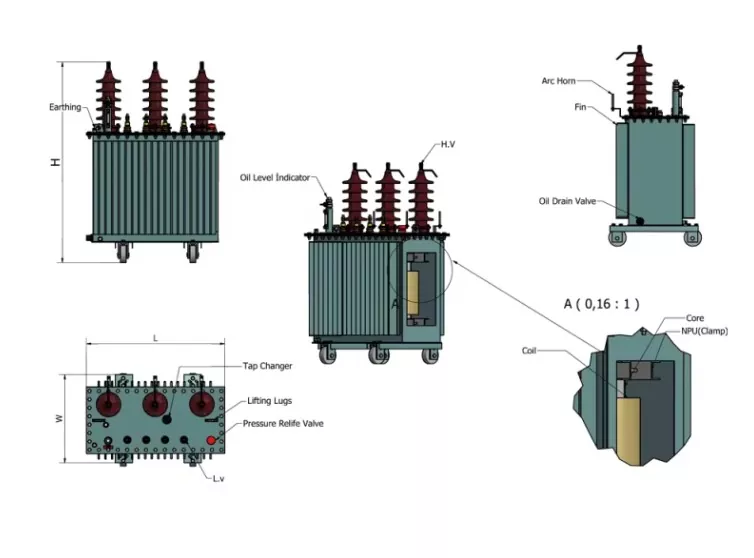

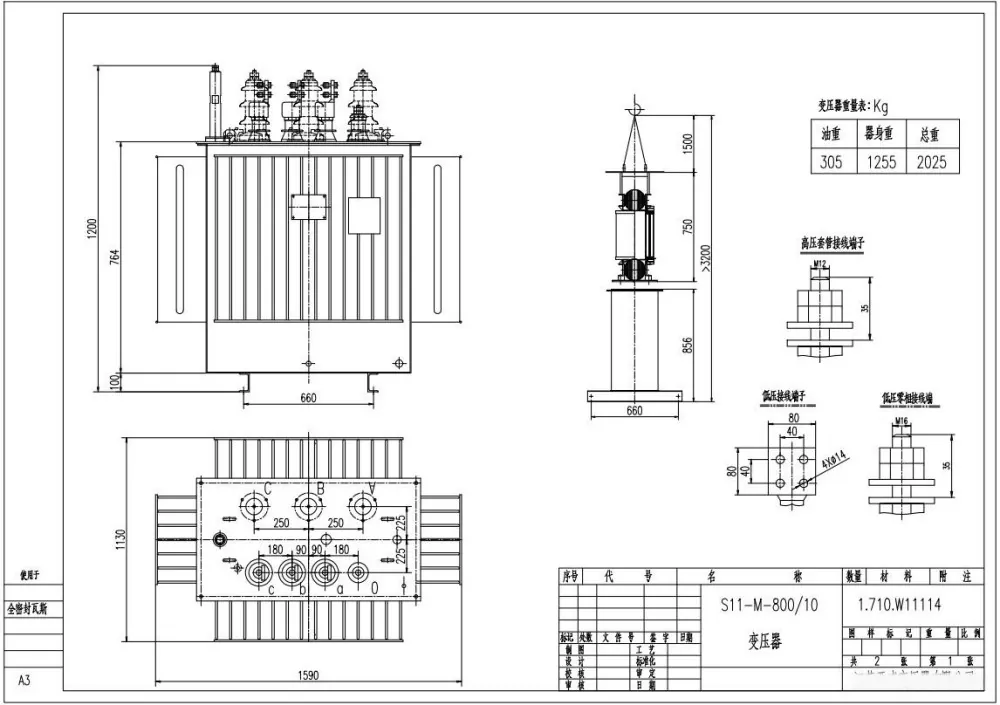

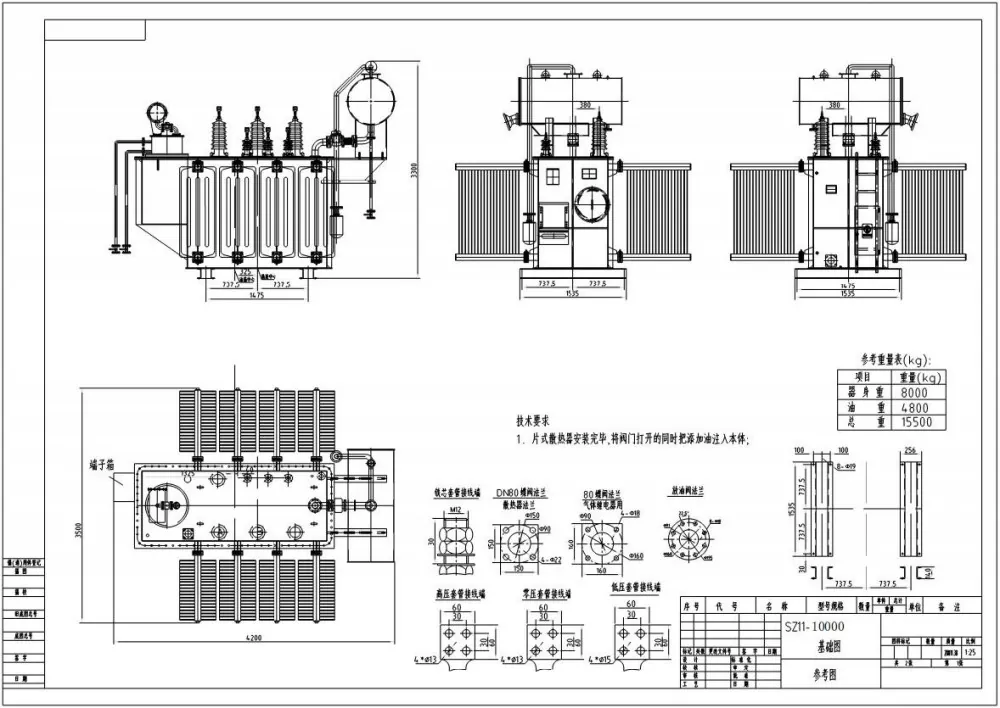

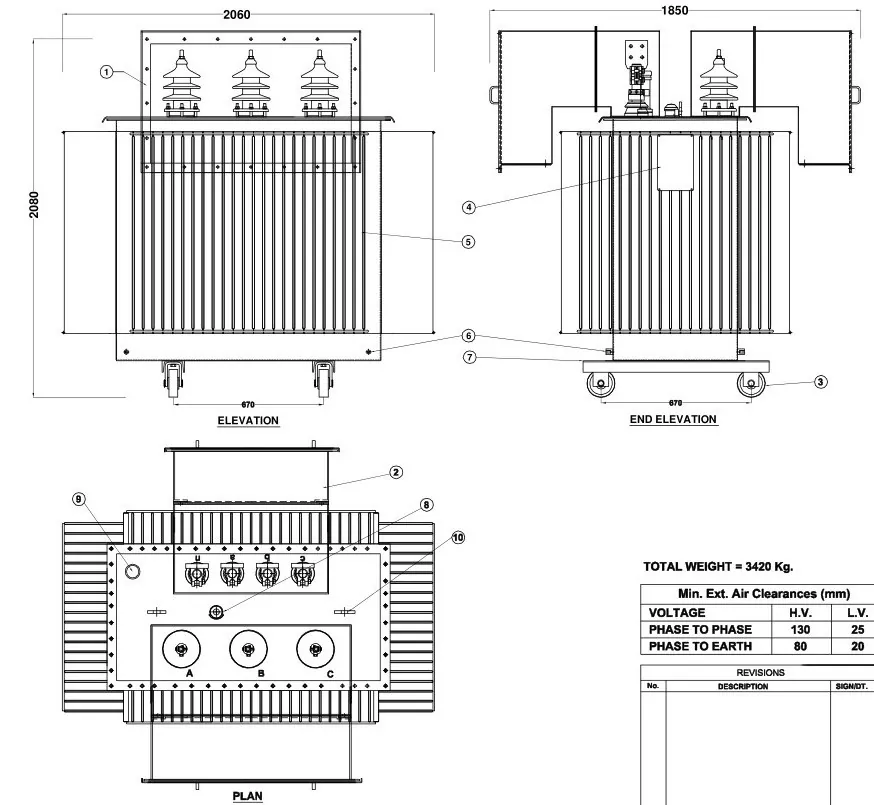

Технические параметры

Предпусковая проверка распределительного трансформатора

1. Проверьте сертификацию трансформатора; если срок сертификации превышает два месяца, повторите испытание сопротивления изоляции.

2. Проверьте уровень масла и вентиляционное отверстие масляного распределительного трансформатора с переключателем ответвлений без нагрузки; Утечек масла нет, состояние масла нормальное, вентиляция достаточная.

3. Проверьте целостность изолирующих втулок высокого/низкого напряжения и соответствующих проводов; убедитесь, что болты надежно закреплены.

4. Убедитесь, что положение переключателя регулятора напряжения правильное; убедитесь, что предохранители высокого/низкого напряжения правильно подобраны.

5. Обеспечить полную работоспособность устройств молниезащиты; измеренное сопротивление заземления должно соответствовать стандартам.

6. Никаких отклонений от нормы в кабелях и шинах не обнаружено.

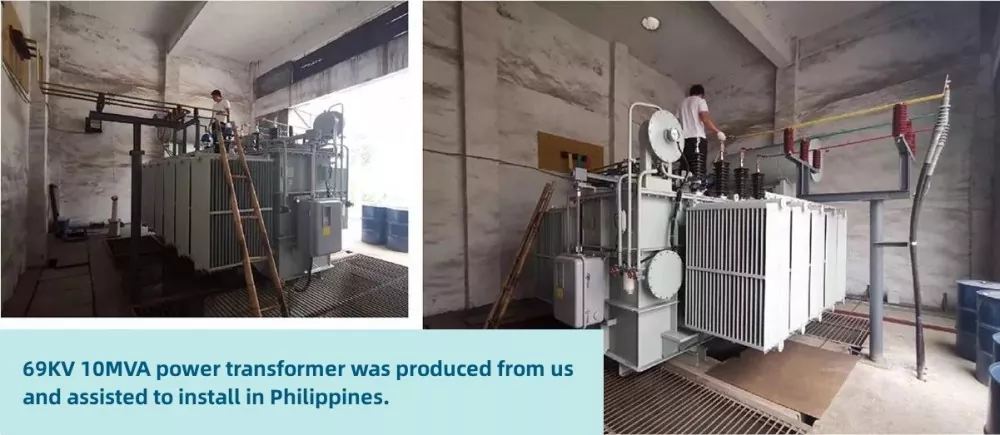

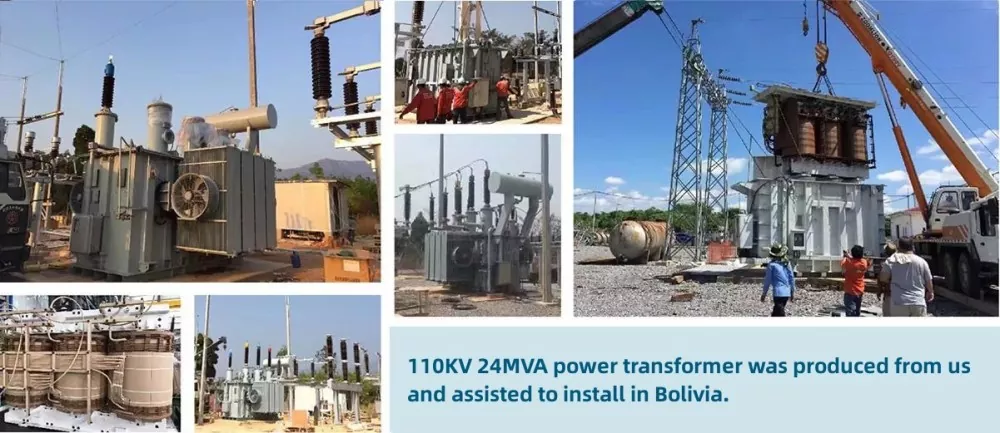

Фотографии клиентов

Примечания по техническому обслуживанию

● Ручной режим требует заранее запланированных остановов для замены переключателя ответвлений.

● Регулярно проверяйте механический износ переключателя ответвлений на масляном распределительном трансформаторе с переключателем ответвлений без нагрузки.

● Контролируйте качество масла, чтобы обеспечить эффективность изоляции и охлаждения.
