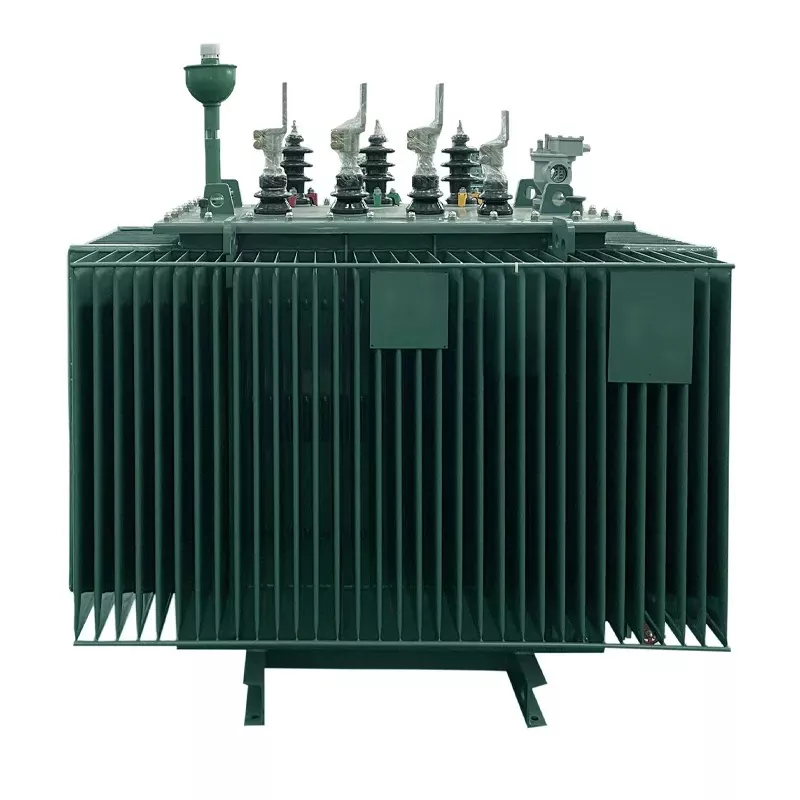

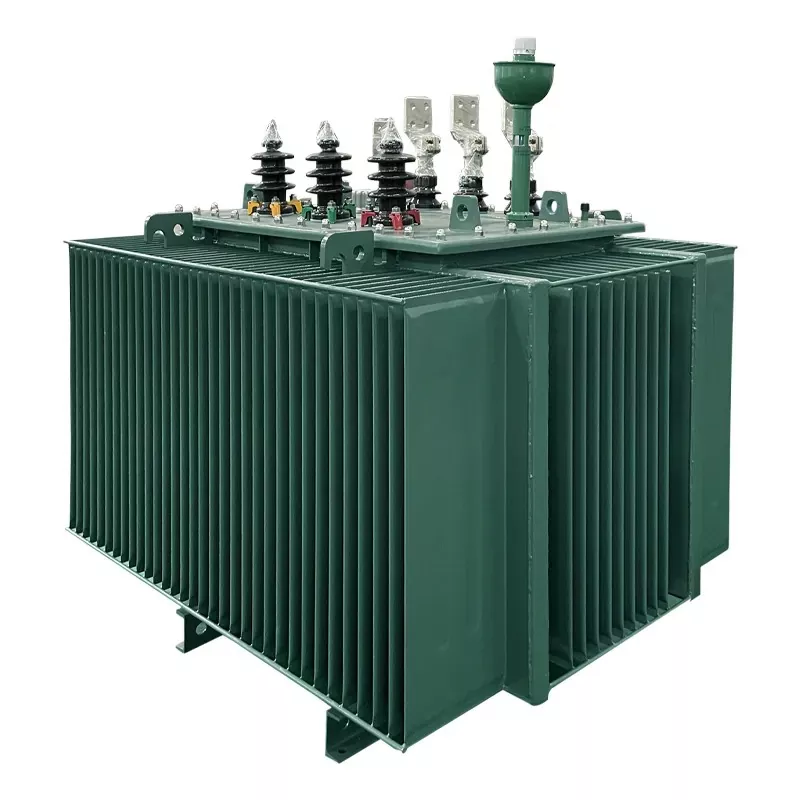

Трехфазный масляный распределительный трансформатор с переключателем ответвлений под нагрузкой

Трехфазный масляный распределительный трансформатор с переключателем ответвлений под нагрузкой является важным оборудованием в современных распределительных системах, а также одним из важных продуктов Ceho. Эти продукты могут регулировать напряжение, не прерывая нагрузку, улучшая качество электроэнергии и стабильность сети.

Отправить запрос

Описание продукта

Этот трехфазный масляный распределительный трансформатор с переключателем ответвлений под нагрузкой изготовлен из высококачественной холоднокатаной кремниевой стали CRGO, что обеспечивает низкие потери на холостом ходу. Это имеет хороший энергосберегающий эффект и замечательные социальные и экономические преимущества. Сильная устойчивость к коротким замыканиям и ударам молнии; Конструкция опорной конструкции отличается высокой надежностью, поэтому ее можно использовать как на открытом воздухе, так и в помещении.

Напряжение и номинальная мощность наших трансформаторов могут быть настроены по индивидуальному заказу. Доступные напряжения: 6кВ, 6,3кВ, 10кВ, 10,5кВ, 11кВ, 12,47кВ, 13,2кВ, 13,8кВ, 15кВ, 20кВ, 22кВ, 24кВ, 33кВ, 34,5кВ, 35кВ, 38кВ...... 110 киловольты.

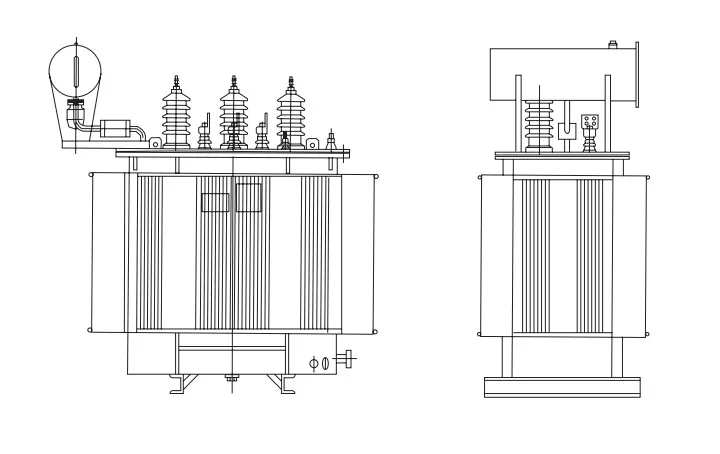

Контурный рисунок

Технические характеристики

Номинальная мощность (кВА)	Номинальное напряжение (кВ)		Векторная группа	Потери без нагрузки (Вт)	Потеря нагрузки (Вт)	Импеданс (%)
Номинальная мощность (кВА)	ВН	ЛВ	Векторная группа	Потери без нагрузки (Вт)	Потеря нагрузки (Вт)	Импеданс (%)
30	13.8 13.2 11 10.5 10 6.3 6 Диапазон постукивания: ±5%; ±2*2,5%	0.4 0.433 0.415	Дин11 Йин0 Yzn11 Дин5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Особенность	Описание
Регулирование напряжения	Позволяет регулировать напряжение под нагрузкой с помощью переключателя ответвлений, когда трансформатор находится под напряжением, обычно с диапазоном регулирования ±15 % или более. .
Тип переключателя ответвлений	РПН вакуумного типа предпочтительно из-за надежности и длительного срока службы; должен соответствовать стандартам IEC 60214 или AS 60214.1.
Метод охлаждения	ONAN (Oil Natural Air Natural) входит в стандартную комплектацию; некоторые варианты могут использовать OFAF (Oil Forced Air Forced) для более высокой производительности.
Изоляция и масло	Погружение в минеральное масло для изоляции и охлаждения; масло должно соответствовать стандартам IEC 60296. Масло в отсеке дивертерного переключателя должно быть изолировано от масла основного бака.
Строительство	Обычно сердечник, с медными обмотками, резервуаром из гофрированной стали и герметичной конструкцией для предотвращения проникновения влаги.
Нажмите «Управление»	Поддерживает автоматическое, местное ручное (электрическое) и аварийное ручное (механическое) управление. Включает концевые выключатели, тепловую защиту и индикаторы положения.

Нормальные условия окружающей среды

1. Температура окружающей среды: не более +40 ℃, не менее -25 ℃, среднемесячная температура не более +30 ℃, среднегодовая температура не более +20 ℃.

2. Высота: Не более 1000м.

3. Волна напряжения источника питания аналогична синусоидальной волне.

4. Трехфазный масляный распределительный трансформатор с устройством РПН. Напряжение питания примерно симметрично.

5. Общее содержание гармоник тока нагрузки не должно превышать 5% номинального тока;

6. Место установки: в помещении или на открытом воздухе.
