Краткое представление: каковы основные технологии и основы применения низковольтных распределительных устройств?

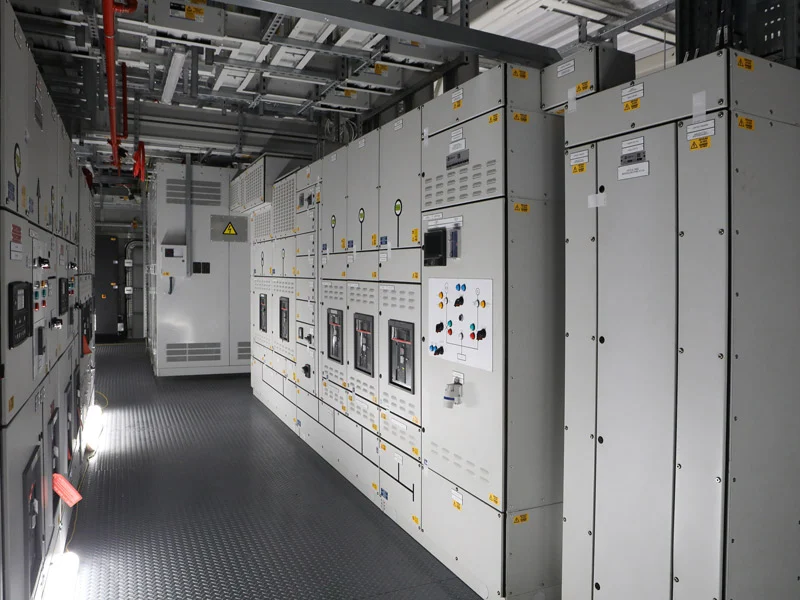

Низковольтное распределительное устройство является основным оборудованием в современных системах электроснабжения и распределения и в основном используется для распределения электроэнергии, управления цепями, защиты от перегрузки, защиты от короткого замыкания, защиты от утечки на землю и контроля мощности. Он широко применяется на заводах, в зданиях, центрах обработки данных, больницах, торговых центрах, коммунальном строительстве и других областях. Благодаря компактной конструкции, высокой безопасности и надежности, удобному обслуживанию и высокому интеллекту, это ключевое оборудование для обеспечения стабильной работы энергосистем. В этой статье полностью представлены основные технические моменты низковольтных распределительных устройств с точки зрения конструкции, параметров, производительности, выбора и применения.

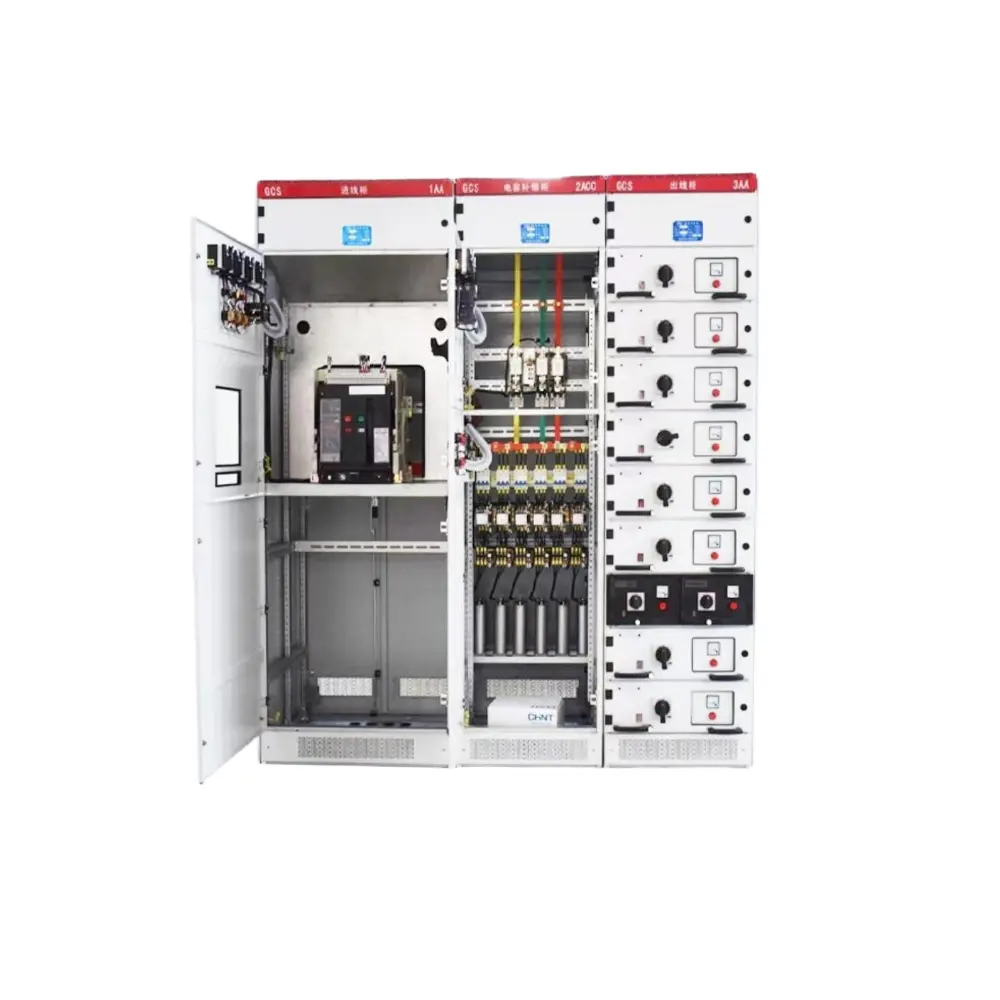

1. Основные компоненты низковольтного распределительного устройства.

Типичное распределительное устройство низкого напряжения используеттрехкамерная независимая изолирующая конструкция для большей безопасности, надежности и ремонтопригодности:

А.Отсек выключателя: Вертикальное расположение, возможность установки нескольких автоматических выключателей; каждая цепь независимо разделена без помех.

Б.Автобусное отделение: Расположен за отсеком выключателя и изолирован изолирующими перегородками для эффективного предотвращения распространения неисправности.

С.Кабельный отсек: Расположен в задней или передней части шкафа, удобен для подключения и обслуживания кабелей, имеет просторное пространство и стандартизированную проводку.

По стилю эксплуатации и обслуживания:

Д.Доступный сзади: Традиционная стандартная конструкция с большим пространством для обслуживания.

Э.Доступный спереди: Настенный монтаж, меньшая глубина, экономия места.

Независимая конструкция отсека позволяет избежать случайного контакта с частями под напряжением во время технического обслуживания, ограничивает диапазон дугового замыкания и значительно повышает безопасность оборудования и персонала.

2. Ключевые номинальные параметры

3. Основные показатели электрических характеристик

a. Номинальный ток короткого замыкания (SCCR)

Максимальный ток короткого замыкания, который распределительное устройство может безопасно выдержать за короткое время при неисправности, определяет стойкость оборудования к короткому замыканию и является важной гарантией безопасной эксплуатации.

b. Кратковременный выдерживаемый ток

Ток короткого замыкания, который распределительное устройство может выдержать без деформации или повреждения в течение определенного времени (обычно 1 или 0,5 секунды), гарантируя, что система не выйдет из строя в условиях неисправности.

c. Рейтинг прерываний

Максимальный ток повреждения, который может безопасно отключить автоматический выключатель. Он должен быть больше ожидаемого тока короткого замыкания системы, в противном случае это приведет к взрыву или пожару.

d. Степень защиты от проникновения (IP-рейтинг)

· IP30: предотвращает контакт пальцев с токоведущими частями.

· IP40: предотвращает попадание посторонних предметов диаметром ≥1 мм.

· IP54: пыленепроницаемый и брызгозащищенный, подходит для влажных и пыльных сред.

e. Предел повышения температуры

Согласно национальным стандартам, превышение температуры распределительного устройства при длительной эксплуатации на номинальном токе не должно превышать предельно допустимого значения, что обеспечивает стабильность изоляции и длительный срок службы.

4. Основные технические характеристики низковольтных распределительных устройств.

(1).Структура шкафа и технология разделения на отсеки

Имеет три независимых изолированных отсека: отсек выключателя, отсек шины и отсек кабеля, что эффективно предотвращает распространение дуги и повышает безопасность эксплуатации и технического обслуживания.

(2)Устойчивость к короткому замыканию и технология кратковременной выдержки

Оснащен высокой устойчивостью к короткому замыканию, строго соответствует SCCR и кратковременному выдерживаемому току, чтобы гарантировать отсутствие деформации, смещения шины или разрушения системы при неисправностях.

(3)Технология прерывания автоматического выключателя и избирательной координации

Отключающая способность соответствует максимальному току повреждения системы. Региональная избирательность реализуется за счет кратковременной задержки и мгновенной координации защиты, ограничивая отключения только неисправной цепью.

(4)Проектирование шинной системы и контроль повышения температуры

Компоновка шин с низким импедансом, низкими потерями и высоким тепловыделением позволяет строго контролировать долговременное повышение рабочей температуры, обеспечивая токовую мощность, срок службы изоляции и стабильность оборудования.

(5)Интегрированная технология защиты и измерения

Интегрирует защиту от перегрузки, короткого замыкания, утечки на землю, повышенного и пониженного напряжения, потери фазы и дуги с интеллектуальными счетчиками и датчиками для всесторонней безопасности.

(6)Интеллектуальные и цифровые технологии

Поддерживает онлайн-мониторинг, удаленное управление, предварительную сигнализацию о сбоях, статистику энергопотребления и коммуникационные сети, а также переход на автоматическую и интеллектуальную работу в облаке.

(7)Защита от проникновения и адаптация к окружающей среде

Соответствует степени защиты IP30–IP54, адаптируется к влажности, пыли, коррозии, высоким и низким температурам, обеспечивая повышенную универсальность и долговечность.

(8)Модульная и стандартизированная конструкция

Модульные блоки, стандартизированные интерфейсы и гибкое расширение сокращают время производства, монтажа и ввода в эксплуатацию, а также снижают общие затраты.

5. Функции защиты

Низковольтное распределительное устройство оснащено множеством защит, обеспечивающих безопасность системы:

l Защита от перегрузки

l Мгновенная защита от короткого замыкания

l Защита от короткого замыкания с кратковременной задержкой

l Защита от замыкания на землю / утечки на землю

l Защита от повышенного и пониженного напряжения

l Защита от потери фазы и последовательности фаз

l Обнаружение дугового замыкания (AFD)

l Усовершенствованное интеллектуальное распределительное устройство также обеспечивает:

l Онлайн-мониторинг температуры

l Мониторинг частичного разряда

l Анализ качества электроэнергии

l Дистанционная сигнализация о неисправности

6. Распространенные структурные типы

Распределительное устройство фиксированного типа

Простая конструкция, низкая стоимость, высокая надежность, подходит для общих сценариев распределения электроэнергии.

Распределительное устройство выдвижного типа

Каждая схема представляет собой независимый ящик; техническое обслуживание можно производить путем выдвижения одного ящика без отключения электроэнергии, не затрагивая другие цепи. Идеально подходит для больниц, центров обработки данных и производственных линий, требующих высокой надежности.

Распределительное устройство выкатного типа

Главный автоматический выключатель можно полностью вытащить для более безопасного и быстрого обслуживания.

7. Различия между низковольтными распределительными устройствами и распределительными щитами.

Распределительное устройство: полностью закрытые, изолированные от отсека, выдвижные автоматические выключатели, кратковременно выдерживающие 30 циклов, поддерживающие избирательную координацию, повышенную безопасность.

Распределительный щит: открытая конструкция, фиксированные автоматические выключатели, кратковременная выдержка только 3 циклов, более низкая стоимость.

Распределительное устройство больше подходит для основных входящих, соединительных и важных нагрузок; распределительные щиты используются для распределения электроэнергии на терминалах.

8. Интеллектуальное распределительное устройство низкого напряжения

Интеллектуальное распределительное устройство объединяет:

① Интеллектуальные автоматические выключатели

② Датчики тока/напряжения/температуры

③ Устройства защиты на базе микропроцессора

④ Инструменты управления питанием

⑤ Связь 4G/Wi-Fi/Ethernet

Он поддерживает:

① Удаленный мониторинг и контроль

② Статистика и анализ энергопотребления

③ Предварительная сигнализация о неисправности и автоматическая запись

④ Связь с интеллектуальными системами распределения электроэнергии

Это стандартная конфигурация для «умных» заводов, «умных» зданий и центров обработки данных.

9. Типичные случаи применения

l Крупные автомобильные заводы

Обеспечивает основное распределение электроэнергии и управление двигателем для штамповочных, сварочных, покрасочных и сборочных цехов. Интеллектуальное распределительное устройство выдвижного типа обеспечивает непрерывное техническое обслуживание и точное определение места неисправности, обеспечивая круглосуточную непрерывность производства.

l Крупные дата-центры (уровень IV)

Применяет резервное распределение питания с двойной шиной, поддерживая блок питания шкафа высокой плотности с переключением на уровне миллисекунд. Доступность системы достигает 99,999%, что идеально подходит для бесперебойной работы 7×24.

l Крупные коммерческие комплексы и торговые центры

Распределяет электроэнергию для освещения, отопления, вентиляции и кондиционирования, лифтов, пожаротушения и цепей магазинов. Интеллектуальный мониторинг контуров и статистика энергопотребления оптимизируют управление питанием и снижают эксплуатационные расходы.

l Городские водопроводные станции и очистные сооружения

Обеспечивает питание насосов, вентиляторов, решеток и систем дозирования во влажной и пыльной среде. Полная защита обеспечивает стабильную работу городского водоснабжения и очистки сточных вод.

l Больницы и медицинские центры класса А

Обеспечивает высоконадежное распределение двойного питания для операционных, отделений интенсивной терапии, лабораторий и центров визуализации. Бесперебойное переключение гарантирует медицинскую безопасность.

l Фотоэлектрические и ветряные электростанции

Используется для объединения инверторов, управления с сетью и распределения энергии для накопления энергии, подходит для суровых условий эксплуатации на открытом воздухе и обеспечивает полную безопасность.

l Аэропорты и железнодорожные транзитные узлы

Обеспечивает высоконадежное электропитание терминалов, систем безопасности, билетной кассы и освещения. Автоматическое переключение двойного питания гарантирует бесперебойную работу транспортного узла.

l Высотные жилые и умные сообщества

Используется для распределения электроэнергии в зданиях, общественного освещения, пожаротушения, лифтов и зарядных станций. Компактная конструкция и полная защита улучшают качество электроэнергии в сообществе.

10. Размер рынка и тенденции развития

Размер рынка

Глобальный рынок: Около 54–56 миллиардов долларов США в 2025 году, а к 2032 году, по прогнозам, превысит 83 миллиарда долларов США, при среднегодовом темпе роста 6–7%.

Китайский рынок: Примерно 169 миллиардов юаней в 2025 году, рост на 7,8% в годовом сопоставлении; Китай является крупнейшим в мире единым рынком, на долю которого приходится более 21% мировой доли.

Ключевые драйверы: Новые энергосистемы, центры обработки данных, новая энергетика, интеллектуальное производство, городская инфраструктура и зарядка электромобилей.

Тенденции развития

Интеллект становится стандартом

Интеллектуальные выключатели, датчики, Интернет вещей, облачный мониторинг, предварительная сигнализация о сбоях и удаленное обслуживание и эксплуатация получили широкое распространение, переходя от «пассивной защиты» к «активному прогнозированию».

Повышение надежности и безопасности

Дуговая защита, мониторинг частичных разрядов, мониторинг повышения температуры и выборочная координация становятся необходимыми; более высокий рейтинг IP и более высокая устойчивость к короткому замыканию.

Экологичность и энергосбережение

Высокоэффективные автобусы и компоненты с низкими потерями, низкоуглеродные материалы и экологически чистые процессы, соответствующие целям углеродной нейтральности.

Более высокая доля выдвижных/выкатных типов

Быстрый рост промышленности, центров обработки данных, больниц и т. д., поддерживающий непрерывное техническое обслуживание и обеспечивающий непрерывное электроснабжение.

Глубокая адаптация к новой энергии

Специальные решения для фотоэлектрических, ветровых электростанций, накопления энергии и зарядки электромобилей с защитой от обратной зарядки, защитой от перенапряжения и управлением с подключением к сети.

Модульный, стандартизированный, компактный

Быстрая установка, меньшая занимаемая площадь, гибкое расширение для обеспечения высокой плотности электропитания и быстрая доставка.

Заключение

Являясь основным оборудованием низковольтных распределительных систем, конструкция, конфигурация защиты и процесс изготовления низковольтных распределительных устройств напрямую влияют на надежность электроснабжения, безопасность оборудования и безопасность персонала. Благодаря тенденциям интеллекта, экологизации, высокой надежности и модульности отрасль будет продолжать устойчивый рост. Высококлассные, фирменные и глобализированные возможности станут ключевой конкурентоспособностью. Выбор высококачественного и надежного распределительного устройства может эффективно повысить стабильность систем распределения электроэнергии, снизить риски сбоев и обеспечить надежную поддержку безопасного и стабильного энергоснабжения.

Часто задаваемые вопросы

1. Где преимущественно применяется низковольтное распределительное устройство?

Он используется на заводах, в жилых районах, торговых центрах, больницах, центрах обработки данных и муниципальных проектах для распределения, контроля и защиты электроэнергии.

2.Каковы основные конструктивные типы??

Фиксированный тип, тип выдвижного ящика и выдвижной тип выбираются в зависимости от требований надежности.

3.Что означает рейтинг IP?

IP30/IP40 для обычных помещений; IP54 защищен от пыли и брызг, подходит для влажных и пыльных помещений.

4.Что такое избирательная координация?Срабатывает только ближайший к месту повреждения выключатель, что позволяет избежать масштабных перебоев в подаче электроэнергии и повысить надежность электроснабжения.

5.Каковы преимущества интеллектуального распределительного устройства?

Удаленный мониторинг, предварительная сигнализация о неисправности, статистика энергопотребления, автоматическая запись, автоматическая и интеллектуальная работа.

6. Можно ли настроить распределительное устройство?

Да, мы поддерживаем настройку тока, напряжения, цепей, функций, размера и уровня защиты.

7. Каков срок доставки?

7–15 дней для стандартной продукции; 15–30 дней для индивидуальных проектов.
