Каков технический анализ подстанций коробчатого типа в Европе, США и Китае?

С точки зрения инженеров-электриков, европейские, американские и китайские (китайского типа) контейнерные подстанции представляют собой три различных технических подхода, основанных на различных сетевых стандартах, географических условиях и требованиях рынка. Основные различия заключаются в четырех ключевых аспектах: структурная интеграция, конфигурации защиты, конструкция управления температурным режимом и системы стандартизации. Эти различия приводят к различным сценариям применения и эволюционным траекториям.

Подстанции американского типа отдают приоритет компактности и экономической эффективности, чтобы обеспечить широкое развертывание; С другой стороны, европейские подстанции подчеркивают улучшенные экологические характеристики и эстетически привлекательный интегрированный дизайн; тогда как китайские подстанции часто используют прагматичные гибридные решения, которые уравновешивают различия между ними с точки зрения интеграции, стоимости и дизайна. Эти различия глубоко влияют на масштаб, структурную композицию, внутреннюю конструкцию, конфигурацию основного оборудования, функции безопасности, методы установки и обслуживания и, в конечном итоге, на пригодность подстанций для конкретных применений.

Ниже представлен углубленный анализ с трех точек зрения: технические детали, сценарии применения и будущие тенденции.

I. Углубленное сравнение основных технических деталей трех основных типовПодстанции коробчатого типа

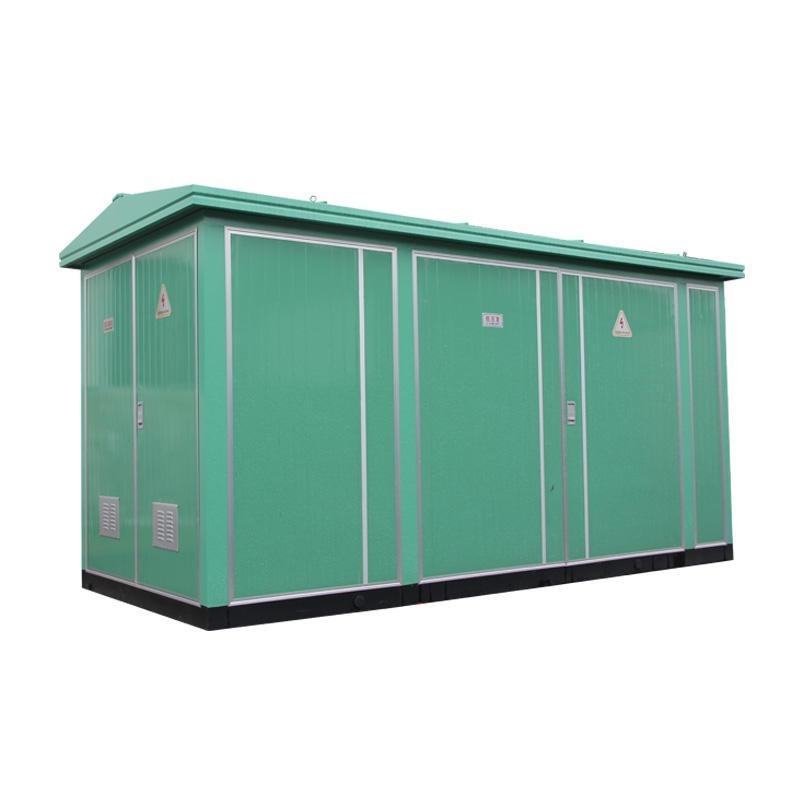

1. ЕвропейскийПодстанции коробчатого типа (европейский стильПодстанции коробчатого типа, стандарты ЕС/МЭК)

Основное определение: Соответствующие стандартам IEC 62271-202 и IEC 61330, эти подстанции имеют независимую модульную структуру с тремя отсеками и представляют собой доминирующую во всем мире форму «Подстанции коробчатого типа».

(1) Структура и расположение

· Три полностью независимых отсека: высоковольтный отсек, трансформаторный отсек и низковольтный отсек полностью разделены металлическими перегородками, образующими «目" или "品макет формы.

· Корпус и защита: Двухслойные стальные пластины с полиуретановым изоляционным слоем; степень защиты IP54–IP55; сильные пыленепроницаемые, водонепроницаемые и антиконденсационные возможности.

· Требования к фундаменту: Требуется стандартная кабельная траншея, независимый фундамент и зарезервированный проход для технического обслуживания (≥800 мм).

(2) Конфигурация основных компонентов

· Сторона высокого напряжения: стандартная конфигурация включает в себя кольцевые силовые блоки с элегазом или распределительное устройство с воздушной изоляцией, интегрированное с выключателями нагрузки, разъединителями, заземлителями и ограничителями перенапряжения, оснащенными пятью защитными блокировками.

· Трансформатор: в основном сухие трансформаторы серии SCB (залитые эпоксидной смолой) мощностью от 50 кВА до 2500 кВА; принудительное воздушное охлаждение (температурный контроль + осевые вентиляторы).

· Сторона низкого напряжения: выкатное распределительное устройство, включая рамные автоматические выключатели, интеллектуальную компенсацию конденсаторов, интеллектуальные счетчики и модули защиты от перенапряжений, обеспечивающие исключительную масштабируемость.

· Система защиты: на стороне высокого напряжения предусмотрена дополнительная защита «выключатель нагрузки + предохранитель» или автоматический выключатель (защита от перегрузки по току, мгновенного действия, перегрузки и защиты от замыкания на землю); сторона низкого напряжения имеет комплексную защиту распределения.

(3) Ключевые технические характеристики

· Безопасность: независимые отсеки с возможностью сильной изоляции дугового замыкания (номинальная устойчивость к внутренней дуге 20 кА/0,5 с).

· Ремонтопригодность: Каждый блок может быть обесточен независимо для проведения технического обслуживания; Обслуживание низковольтной стороны может выполняться без прерывания подачи электроэнергии.

· Потери и энергоэффективность: Трансформаторы сухого типа огнестойки, герметичны и малошумны, но их потери на холостом ходу немного выше, чем у масляных трансформаторов.

· Размер: Самый большой по объему при той же мощности, примерно в 1,5–3 раза больше, чем у агрегатов американского типа.

2. Американский стильПодстанция коробчатого типа (в американском стилеПодстанция коробчатого типа, стандарты IEEE/ANSI)

Основное определение: Соответствует стандартам IEEE C57.12.25 и ANSI C84.1; имеет высокоинтегрированную конструкцию общего корпуса, также известную как «трансформатор комбинированного типа (ZGS)».

(1) Структура и расположение

· Встроенный общий бак: нет отдельного высоковольтного отсека; выключатель нагрузки высокого напряжения, предохранители, переключатель ответвлений и сердечник трансформатора погружены в один и тот же масляный бак.

· Безмасляная конструкция: имеет полностью герметичную конструкцию «масло + воздушный зазор», при этом бак и радиатор открыты для отвода тепла.

· Корпус и защита: однослойная стальная пластина, степень защиты IP34D–IP44, обеспечивающая защиту от пыли и твердых посторонних предметов.

· Требования к фундаменту: Простой фундамент платформы; не требуется кабельная траншея; прямые кабельные разъемы.

(2) Конфигурация основных компонентов

· Сторона высокого напряжения: угловая кабельная вилка + вставной предохранитель + выключатель нагрузки; полностью изолированный, полностью экранированный и безопасный для прикосновения, упрощенный до предела.

· Трансформатор: Полностью герметичный масляный трансформатор мощностью 315–1600 кВА; Трансформаторное масло служит как изолирующей, так и охлаждающей средой.

· Сторона низкого напряжения: Компактный шкаф автоматического выключателя в литом корпусе с упрощенной конфигурацией защиты (перегрузка, короткое замыкание, пониженное напряжение).

· Система защиты: Высоковольтные предохранители защищают от внутренних неисправностей трансформатора; низковольтные автоматические выключатели в литом корпусе защищают линию; отсутствие устройств релейной защиты.

(3) Ключевые технические характеристики

· Компактность: минимальный объем, занимаемая площадь от 1/4 до 1/3 от площади блоков европейского типа, а стоимость ниже на 15–20%.

·Установка: «Подключи и работай»; время установки составляет всего одну треть от времени установки европейского типа.

·Тепловыделение: Охлаждение на открытом воздухе; высокая перегрузочная способность (допускает двукратную перегрузку в течение 2 часов).

Ограничения: Для обслуживания требуется полное отключение электроэнергии; высоковольтные компоненты погружены в масло, что усложняет ремонт после отказа и повышает вероятность утечек.

3. КитайскийПодстанции коробчатого типа (Китайский стиль/стиль ХуашиПодстанции коробчатого типа, стандарт ГБ)

Основное определение: Сочетая европейскую модульность с американской компактностью, эти подстанции соответствуют стандарту GB/T 17467-2020 (высокое/низкое напряжение).Подстанции коробчатого типа) и имеют локализованную модифицированную трехкамерную структуру.

(1) Структура и расположение

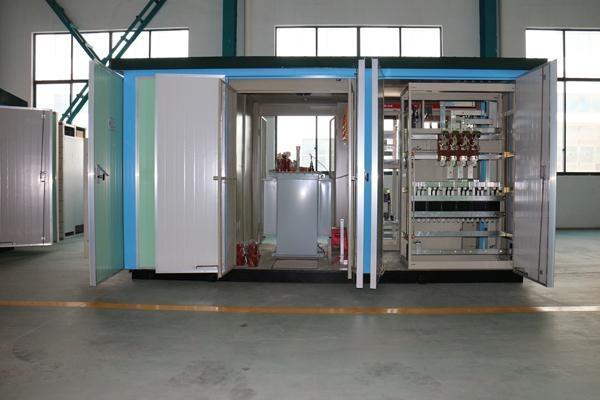

· Три независимых, но компактных отсека: высоковольтный, трансформаторный и низковольтный отсеки разделены, но имеют уменьшенные размеры (соответствуют европейским и американским стандартам).

· Оптимизированная планировка: В основном «目”-образной, однорядной продольной компоновки (соответствует требованиям электромагнитной совместимости IEEE), адаптированной к китайским стандартам установки электросетей.

· Корпус и защита: двухслойная стальная пластина, IP44–IP54, повышенная коррозионная стойкость, сейсмостойкость (рассчитана на сейсмичность IX) и устойчивость к высоким температурам (от -25°C до +40°C).

(2) Конфигурация основных компонентов (расширенная локализация))

· Сторона высокого напряжения: стандартная конфигурация включает в себя отечественные силовые блоки с воздушной изоляцией и элегазовым кольцом, совместимые как с европейскими автоматическими выключателями, так и с американскими угловыми вилками.

· Трансформаторы: на выбор сухие или масляные модели (SCB14/S15, класс энергоэффективности 1); повышенная устойчивость к короткому замыканию (10 кВ/25 кА/3 с, что превышает стандарт IEC 20 кА/2 с).

· Сторона низкого напряжения: интегрированное интеллектуальное распределение электроэнергии, автоматическая компенсация реактивной мощности, подавление гармоник и удаленный мониторинг, адаптированные к требованиям автоматизации распределительной сети Китая.

· Система защиты: Двойная резервная защита с высоковольтными предохранителями + автоматическими выключателями в качестве резервной защиты; оснащен неэлектрическими защитными функциями, такими как защита от перегрева, газа и сброса давления.

(3) Ключевые технические характеристики

· Адаптивность: Полная совместимость с распределительными сетями Китая 10 кВ/20 кВ, уровнями короткого замыкания и конфигурациями заземления.

· Экономическая эффективность: более низкая стоимость, чем у европейских моделей, более высокая надежность, чем у американских моделей.

· Интеллект: стандартный мониторинг Интернета вещей (телеметрия, телеуправление и дистанционное управление), поддерживает протокол IEC 61850.

Сравнение технических параметров трех основных подстанций коробчатого типа

II. Точное соответствие сценариям применения (критерии выбора инженеров-электриков)

1. Сценарии применения в европейском стилеПодстанции коробчатого типа

Основные критерии выбора: высокая надежность, высокая безопасность, высокая масштабируемость и экологическая устойчивость как приоритет.

· Центры городов / Знаковые здания: Коммерческие комплексы, сверхвысотные здания, центральные деловые районы (пожарная безопасность, низкий уровень шума, интеграция с ландшафтом).

· Промышленные/высоконадежные нагрузки: Центры обработки данных, прецизионное производство, железнодорожный транспорт, больницы (бесперебойное электроснабжение, обслуживание без отключения электроэнергии).

· Интеграция возобновляемых источников энергии: ветровые и фотоэлектрические повышающие подстанции (подавление гармоник, компенсация реактивной мощности, интеллектуальный мониторинг).

· Экологически чувствительные зоны: школы, жилые районы, живописные места (без утечек масла, изоляция сухого типа).

2. Сценарии подачи заявок для СШАПодстанции коробчатого типа

Основные критерии выбора: низкая стоимость, быстрое развертывание, крайне ограниченное пространство.

· Североамериканская энергосистема: локальные распределительные сети в США и Канаде (соответствие стандартам).

· Реконструкция старых жилых районов: конечные точки городской сети с ограниченным пространством и короткими циклами строительства.

· Временное/аварийное электроснабжение: строительные площадки, выставки, оказание помощи при стихийных бедствиях (подключи и работай, перемещаемый).

· Сельские/пригородные сети: территории с низкой плотностью нагрузки, большими радиусами электроснабжения и ограниченными возможностями эксплуатации и технического обслуживания.

3. Сценарии применения китайского языкаПодстанции коробчатого типа

Основные критерии выбора: совместимость с китайской электросетью, высокая экономическая эффективность и интеллектуальная эксплуатация и техническое обслуживание.

· Городские и сельские распределительные сети в Китае: Новые жилые поселки, промышленные парки и муниципальные общественные объекты (стандарт 10 кВ, согласование по уровню короткого замыкания).

· Модернизация автоматизации распределительной сети: Полный охват «трех удаленных устройств» (дистанционное измерение, удаленная сигнализация, дистанционное управление), узлов «умной» сети.

· «Новая инфраструктура»: базовые станции 5G, кластеры зарядных станций, электростанции хранения энергии (интегрированные интерфейсы источник-сеть-нагрузка-накопитель).

· Экспорт / «Пояс и путь»: адаптирован для рынков Юго-Восточной Азии, Ближнего Востока, Африки и других регионов со смешанными стандартами IEC и GB.

III. Тенденции будущего развития (эволюционные направления трех основных технологических путей)

1. Общие глобальные тенденции (модернизация, общая для всех трех направлений)

(1) Низкоуглеродная и высокая энергоэффективность

· Обязательные повышения энергоэффективности: начиная с 2026 года стандарты энергоэффективности уровня 1 станут обязательными на основных мировых рынках (снижая потери холостого хода на 40%).

· Экологически чистые заменители изоляции: нулевое использование SF6 (заменяется сухим воздухом, N₂ и экологически чистыми газами); минеральное масло заменено натуральным эфирным растительным маслом.

· Широкое внедрение аморфных сплавов: потери на холостом ходу на 70–80% ниже, чем у традиционных материалов; уровень проникновения в государственную сеть достигнет 50% к 2030 году.

(2) Высокий интеллект (AIoT)

·Периферийные вычисления + цифровые двойники: мониторинг состояния в реальном времени, прогнозирование неисправностей (точность >95%), удаленная диагностика и автоматическое создание отчетов об эксплуатации и техническом обслуживании.

·Полное соответствие стандарту IEC 61850: функциональность Plug-and-play, улучшенная совместимость и бесшовная интеграция с системами диспетчеризации интеллектуальных сетей.

· 5G + IoT: дистанционное управление, обнаружение дуги, оповещение о перегреве, анализ энергопотребления; беспилотная работа становится стандартом.

(3) Интеграция и предварительное изготовление

· «Многокамерная интеграция»: сборные модули, объединяющие подстанцию, накопители энергии, фотоэлектрические и зарядные станции, сокращающие занимаемую площадь еще на 30%.

·Модульная конструкция из строительных блоков: стандартизированные модули, заводская предварительная сборка и отсутствие проводки на месте сокращают время установки до одного дня.

2. Дифференцированная эволюция трех основных продуктовых линеек.

(1) Европейское распределительное устройство: максимальная безопасность + экологичность с нулевым выбросом углерода

·Усиленная защита от внутренней дуги (гашение дуги ≤0,1 с), взрывобезопасность и огнестойкость.

· Вся серия не содержит масла, полностью сухого типа и изготовлена ​​из перерабатываемых материалов, соответствующих нормам ЕС «углеродной нейтральности».

· Основное внимание уделяется высоковольтным приложениям с высокой пропускной способностью 40,5 кВ и сценариям главных станций интеллектуальных микросетей.

(2) СШАТип коробкиПодстанции: минималистская интеграция + низкая стоимость

· Дальнейшая миниатюризация и снижение веса, адаптированные для распределенных фотоэлектрических и бытовых систем хранения энергии в Северной Америке.

· Использует Интернет вещей для упрощения мониторинга, уделяя особое внимание недорогой модели эксплуатации и обслуживания, основанной на принципе «отказ от замены».

· Ориентирован на слабо структурированные рынки распределительных сетей в Северной Америке, Латинской Америке и Австралии.

(3) Китайский Тип коробки Подстанции: универсальная адаптируемость + умная интеграция

· Совместимость с двумя стандартами (IEC+GB) с улучшенной адаптируемостью к экстремальным условиям (сильный холод, высокая влажность, большая высота).

· Интегрированная генерация, сеть, нагрузка и хранение: глубокая интеграция инверторов хранения энергии (PCS) и систем управления энергией (EMS).

· Прогностическое обслуживание на основе искусственного интеллекта: благодаря отечественным алгоритмам среднее время безотказной работы увеличено до более чем 100 000 часов.

· Лидировать благодаря двойным прорывам на мировом рынке среднего и низкого ценового сегмента

IV. Резюме: Фундаментальные различия в технических подходах

· Европейский: безопасность прежде всего, модульность и высокая надежность, представляющая собой технический подход «точного машиностроения».

· Американский: ориентированное на затраты, комплексное и быстрое развертывание, представляющее «экономно-ориентированный» технический подход.

· Китайский подход: прежде всего адаптивность, локализация и интеллект, что представляет собой «сбалансированный» технический подход.

В течение следующих 3–5 лет эти три подхода будут вытекать друг из друга, и их границы размываются: европейский подход станет более компактным, американский подход более разумным, а китайский подход более интернационализированным, что в конечном итоге приведет к единой технической парадигме «интеллект, низкий уровень выбросов углерода, интеграция и стандартизация».

Часто задаваемые вопросы по подстанциям коробчатого типа в Европе, Америке и Китае

1. Каковы основные стандартные системы для трех типов подстанций коробчатого типа?

· Европейский: МЭК 62271, МЭК 61330.

· Американский: ИЭЭЭ C57.12.25, АНСИ

· Китайский: ГБ/Т 17467-2020

2. Каковы основные структурные различия?

· Европейский: три полностью независимых отсека, модульная конструкция.

· Американский: встроенный общий бак, общий масляный бак для высокого напряжения и трансформатора.

· Китайский: три независимых отделения, компактная и оптимизированная планировка.

3. Какой тип трансформатора используется в каждом типе?

· Европейский: преимущественно трансформатор сухого типа.

· Американец: только масляный трансформатор.

· Китайский: сухой или масляный, опционально.

4. Какой из них имеет наименьший объем и занимаемую площадь?

Американская коробчатая подстанция, примерно 1/3 европейского типа.

5. Какой из них обладает наибольшей устойчивостью к короткому замыканию?

Китайская коробчатая подстанция повышенного уровня до 25кА/3с.

6. Можно ли проводить техническое обслуживание без полного отключения электроэнергии?

· Европа и Китай: Да, независимое обслуживание по отсекам

· Американец: Нет, требуется общее отключение электроэнергии.

7. Какой тип имеет самую низкую стоимость?

Американская коробчатая подстанция, на 15–20% ниже европейской.

8. Каковы типичные сценарии применения?

· Европа: центральные городские районы, центры обработки данных, промышленные объекты с высоким уровнем безопасности.

· Американцы: Узкое пространство, быстрое строительство, временное электроснабжение в сельской местности.

· Китай: городские и сельские распределительные сети, новая инфраструктура, интеллектуальные сети

9. Какова будущая тенденция развития?

Общее: высокая эффективность, интеллектуальность, отсутствие SF6, интеграция.

· Европейский: высочайшая безопасность, нулевой выброс углерода, полная серия сухого типа.

· Американец: миниатюризация, режим недорогой замены

· Китайский: совместимость с IEC+GB, интеграция источника, сети, нагрузки и хранилища.

10. Что наиболее подходит для китайских электросетевых проектов?

Китайская коробчатая подстанция, наиболее соответствующая распределительной сети 10 кВ/20 кВ, требованиям защиты и интеллектуальности.
