Что такое подстанция коробчатого типа?

Что тыА Подстанция коробчатого типа?

А Подстанция коробчатого типатакже известный как сборныйили компактная подстанция,  представляет собой закрытое устройство заводской сборки, которое объединяет все основные компоненты традиционной электрической подстанции в едином защищенном от атмосферных воздействий металлическом корпусе. Он предназначен для преобразования и распределения электроэнергии от среднего (MV) до низкого (LV) напряжения.

Думайте об этом как о распределительной станции «подключи и работай», которая заменяет большие кирпичные здания подстанций.

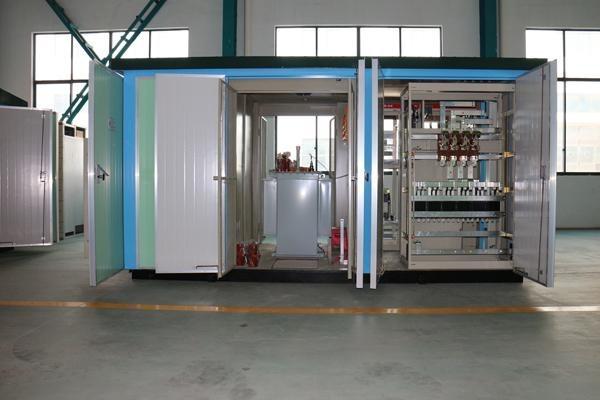

Компонентыкоробчатая подстанция

A коробчатая подстанция спроектирован с тремя основными отсеками: высоковольтным распределительным устройством, трансформаторным и низковольтным распределительным оборудованием. Каждый отсек играет решающую роль в обеспечении эффективного преобразования и распределения энергии.

Распределительное устройство высокого напряжения

Обычно работает при номинальном напряжении 10 кВ или 35 кВ.

Оснащены кольцевыми силовыми блоками отечественного или импортного производства и вакуумными выключателями.

Оснащен токоограничивающими предохранителями для повышения безопасности.

Трансформеры

Доступны как масляные, так и сухие конфигурации.

Возможность установки трансформаторов мощностью до 1600 кВА.

Имеет защитный корпус из изоляционных или металлических материалов.

Низковольтное распределительное оборудование

Включает панели распределения электроэнергии, панели освещения, панели измерения и панели компенсации реактивной мощности.

Оборудовано автоматическими системами контроля температуры и конденсации.

Помогает обеспечить эффективную подачу электроэнергии к пользователю.

Особенности подстанций контейнерного типа

(1) Передовые технологии, безопасные и надежные; (2) Высокая степень автоматизации; (3) Заводская сборка; (4) Гибкие возможности конфигурации; (5) Экономически эффективен с быстрыми результатами; (6) Компактность; (7) Эстетический дизайн, хорошо гармонирующий с окружающей обстановкой.

Классификация подстанций коробчатого типа

1) Модульный тип. Распредустройства высокого и низкого напряжения, а также трансформатор размещены в металлическом корпусе, при этом внутри распределительного оборудования высокого и низкого напряжения отведен рабочий проход. Этот тип подстанции контейнерного типа имеет относительно большие размеры и сегодня используется редко.

(2) Интегрированный тип устройства. Вместо использования существующих комплектов оборудования высоковольтные и низковольтные устройства управления и защиты устанавливаются непосредственно внутри корпуса, образуя единый блок. Эти шкафы рассчитаны на эксплуатацию без технического обслуживания, не имеют рабочего прохода и компактны; они также известны как подстанции коробчатого типа европейского или стандартного типа.

(3) Интегрированный тип. Такая конструкция упрощает высоковольтные устройства управления и защиты за счет размещения высоковольтного и низковольтного распределительного оборудования, а также основного корпуса трансформатора внутри бака трансформаторного масла, образуя единый блок. Она еще более компактна, по объему сравнима с объемом масляного трансформатора той же мощности — примерно треть размера коробчатой ​​подстанции европейского типа. Она также известна как подстанция коробчатого типа в американском стиле или подстанция коробчатого типа компактного типа.

Виды и моделикоробчатая подстанцияs

коробчатая подстанцияДоступны различные модели и конфигурации для удовлетворения различных эксплуатационных потребностей. Каждая модель тщательно разработана, чтобы предложить конкретные преимущества и удовлетворить уникальные требования пользователей.

Общие модели

Модели распределительных устройств высокого напряжения

Модели трансформаторных шкафов сухого типа

Модели низковольтных распределительных устройств

Глобальные стандартные модели

Европейский стиль: большего размера с централизованными компонентами.

Американский стиль: Обеспечивает лучшую эффективность охлаждения, но имеет больший размер.

Интегрированный: занимает меньше места, но имеет преимущества, аналогичные американскому стилю.

Руководство по эксплуатации и техническому обслуживанию

Эффективные стратегии эксплуатации и технического обслуживания имеют решающее значение для срока службы и надежности оборудования.коробчатая подстанцияс. Регулярные проверки и техническое обслуживание предотвращают непредвиденные сбои и обеспечивают бесперебойное электропитание.

Основные эксплуатационные требования

Устанавливайте на возвышении, чтобы предотвратить попадание воды.

Обеспечьте надежное соединение с заземляющей сеткой для обеспечения безопасности.

Содержите территорию вокруг подстанции в чистоте и без мусора.

Регулярные проверки и техническое обслуживание

Регулярно осматривайте высоковольтное оборудование и трансформаторы.

Проведите испытания изоляции, чтобы обеспечить безопасную эксплуатацию.

Поддерживайте систему охлаждения во избежание перегрева.

Проблемы и соображения

Покакоробчатая подстанцияЭто дает многочисленные преимущества, но есть и проблемы, которые требуют тщательного рассмотрения. Эти проблемы охватывают различные аспекты, включая воздействие на окружающую среду и эксплуатационные ограничения.

Соображения по охране окружающей среды и безопасности

Риск перегрева и необходимость адекватной вентиляции.

Потенциальное воздействие на окружающую среду в результате неправильной утилизации материалов.

Меры безопасности для предотвращения несанкционированного доступа.

Эксплуатационные ограничения

Ограничения мощности некоторых моделей трансформаторов.

Необходимость постоянного технического обслуживания во избежание проблем в эксплуатации.

Проблемы, связанные с интеграцией с существующими системами.

Заключение

Подстанция коробчатого типа представляет собой закрытый металлический блок заводской сборки для преобразования и распределения электроэнергии среднего и низкого напряжения, объединяющий основные компоненты (высоковольтное распределительное устройство, трансформатор, низковольтное оборудование) в качестве альтернативы традиционным подстанциям по принципу «включай и работай».

Он отличается передовыми технологиями, гибкой конфигурацией, компактными размерами и экономичностью, имеет три основных типа (модульный, европейский, американский) и различные модели для удовлетворения различных потребностей. Правильная эксплуатация и обслуживание необходимы для решения таких проблем, как перегрев и проблемы интеграции.

CEHO Компания Electric выделяется своим основным преимуществом гибкой настройки, предлагая индивидуальные решения (напряжение, мощность, сценарии применения), охватывающие все стандартные модели. Он использует высококачественные основные компоненты и строго контролируемые трансформаторы для обеспечения стабильности, а также интеллектуальное управление низким напряжением. Благодаря стандартизированной сборке, удобному для пользователя обслуживанию и профессиональному послепродажному обслуживанию он обеспечивает эффективные, безопасные и экономичные решения в области электропитания.

Если у вас есть какие-либо сопутствующие потребности, посетите наш веб-сайт для получения дополнительной информации или обратитесь непосредственно к нашей профессиональной команде. Помните, выбираяCEHO означает выбор надежности и инноваций!

Подстанция коробчатого типа (сборная/компактная подстанция) Часто задаваемые вопросыS

Основная информация

В1: Что такое подстанция коробчатого типа?

Ответ: Подстанция коробчатого типа, также называемая сборной или компактной подстанцией, представляет собой закрытую установку заводской сборки, в которой все основные компоненты традиционной электрической подстанции объединены в единый защищенный от атмосферных воздействий металлический корпус. Он используется для преобразования и распределения электроэнергии от среднего (MV) до низкого (LV) напряжения, выступая в качестве альтернативы «подключи и работай» большим кирпичным зданиям подстанций.

Q2: Каковы основные компоненты подстанции коробчатого типа?

О: Он состоит из трех основных отсеков, каждый из которых играет решающую роль в преобразовании и распределении энергии:

Высоковольтное распределительное устройство: обычно работает при напряжении 10 кВ или 35 кВ, оснащено кольцевыми силовыми блоками, вакуумными выключателями и токоограничивающими предохранителями.

Трансформаторы: доступны в масляной и сухой конфигурации, мощностью до 1600 кВА, с защитным изолирующим или металлическим корпусом.

Низковольтное распределительное оборудование: включает панели распределения электроэнергии, панели освещения, панели учета, панели компенсации реактивной мощности и автоматические системы контроля температуры/конденсации.

Функции

Вопрос 3: Каковы основные особенности подстанций коробчатого типа?

О: Основные характеристики: (1) Передовые технологии, безопасные и надежные; (2) Высокая степень автоматизации; (3) Заводская сборка; (4) Гибкие возможности конфигурации; (5) Экономически эффективен с быстрыми результатами; (6) Компактность; (7) Эстетический дизайн, гармонирующий с окружающей средой.

Классификация и модели

Вопрос 4: Каковы основные классификации подстанций коробчатого типа?

Ответ: Есть три основных типа:

Модульный тип: Распредустройства и трансформаторы высокого и низкого напряжения находятся в металлическом корпусе с рабочим проходом; относительно большой и в настоящее время используется редко.

Интегрированный тип устройства: Устройства управления/защиты высокого и низкого напряжения установлены непосредственно в шкафу (без рабочего прохода), не требуют обслуживания, компактны; также называется европейским или стандартным типом.

Интегрированный тип: распределительное оборудование высокого и низкого напряжения и основной корпус трансформатора размещены в баке трансформаторного масла, более компактном (около 1/3 размера европейского типа); также называется американским или компактным.

В5: Какие модели подстанций коробчатого типа доступны?

О: Существуют различные модели для удовлетворения различных потребностей, в том числе: модели распределительных устройств высокого напряжения, модели шкафов с трансформатором сухого типа, модели распределительных устройств низкого напряжения, модели глобального стандарта (европейский стиль: больший размер с централизованными компонентами; американский стиль: лучшее охлаждение, но больший размер; интегрированный: меньшая занимаемая площадь с преимуществами американского стиля).

Эксплуатация и обслуживание

В6: Каковы основные эксплуатационные требования к подстанциям коробчатого типа?

О: Основные требования: (1) Установите на возвышении, чтобы предотвратить попадание воды; (2) Обеспечьте надежное подключение к заземляющей сети в целях безопасности; (3) Содержите территорию вокруг подстанции в чистоте и без мусора.

В7: Какие регулярные проверки и техническое обслуживание необходимы для подстанций коробчатого типа?

О: Регулярное техническое обслуживание включает: (1) Проверка высоковольтного оборудования и трансформаторов; (2) Проведение испытаний изоляции для обеспечения безопасной эксплуатации; (3) Поддержание системы охлаждения во избежание перегрева.

Проблемы и соображения

Вопрос 8: Какие соображения по охране окружающей среды и безопасности следует учитывать при использовании подстанций коробчатого типа?

О: Ключевые факторы: (1) Риск перегрева, требующий адекватной вентиляции; (2) Потенциальное воздействие на окружающую среду в результате неправильной утилизации материалов; (3) Меры безопасности для предотвращения несанкционированного доступа.

В9: Какие эксплуатационные ограничения имеют подстанции коробчатого типа?

О: Основные ограничения: (1) Ограничения мощности некоторых моделей трансформаторов; (2) Необходимость постоянного технического обслуживания во избежание эксплуатационных проблем; (3) Проблемы интеграции с существующими системами.
