Краткое руководство: основные различия и руководство по выбору сухих и масляных трансформаторов

По мере ускорения разработки новых энергетических систем распределительные трансформаторы — как важнейшее оборудование для преобразования энергии — играют жизненно важную роль в определении безопасности, энергоэффективности, а также затрат на эксплуатацию и техническое обслуживание. На современном рынке доминируют две основные категории: сухие трансформаторы и масляные трансформаторы. Эти два типа существенно различаются с точки зрения изоляции и охлаждения, безопасности и экологических характеристик, применимых сценариев и экономической эффективности. В соответствии с обязательным стандартом энергоэффективности GB 20052-2024, в этой статье представлен всесторонний анализ различий между этими двумя типами оборудования, служащий авторитетным справочником для инженерного выбора.

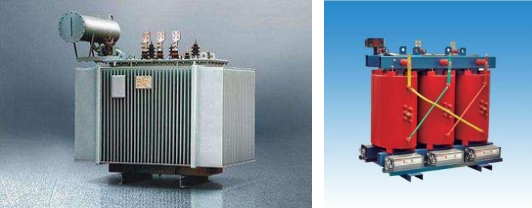

I. Основные фундаментальные различия: различия в методах изоляции и охлаждения.

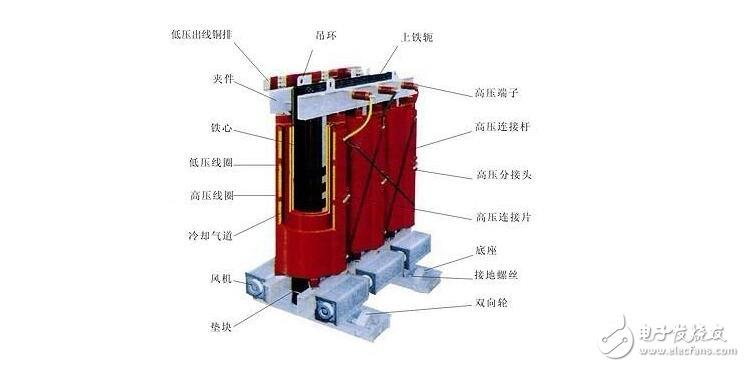

В трансформаторах сухого типа в качестве охлаждающей среды используется воздух. Обмотки изолированы с помощью вакуумного литья из эпоксидной смолы или пропитки бумаги Nomex, что исключает необходимость использования жидких сред. Они имеют простую конструкцию и не создают риска протечек. В масляных трансформаторах в качестве охлаждающей и изолирующей среды используется изоляционное масло. Сердечник и обмотки погружены в масляный бак, обеспечивая отвод тепла за счет циркуляции масла. Эта технология является зрелой и предлагает более широкий диапазон возможностей. Это фундаментальное конструктивное различие определяет значительные различия между ними с точки зрения безопасности, воздействия на окружающую среду, эксплуатации и технического обслуживания.

II. Сравнение по шести ключевым параметрам

Элемент сравнения	Трансформатор сухого типа	Масляный трансформатор
1. Безопасность и защита окружающей среды	Огнеупорный, взрывозащищенный и экологически чистый. Соответствует стандартам изоляции класса F/H. Отсутствие риска утечки или возгорания масла. Соответствует пожарному кодексу GB50016. Идеально подходит для густонаселенных районов и подземных пространств.	Риск утечки масла и возгорания. Требуются маслоотстойники и средства пожаротушения. Утечка минерального масла может привести к загрязнению почвы и источников воды при условии соблюдения более строгих экологических норм.
2. Сценарии применения	Предпочтительно для помещений с высокой пожарной безопасностью, таких как коммерческие комплексы, центры обработки данных, больницы, школы, метро и подвалы высотных зданий. Мощность одного блока в основном ниже 2500 кВА.	В основном используется на наружных подстанциях, промышленных парках, ветровых и солнечных электростанциях, а также в централизованных источниках питания высокой мощности. Может покрыть сверхвысокие требования к мощности.
3. Установка и обслуживание	Небольшой размер, гибкая установка, не требует обслуживания или требует минимального обслуживания. Требуется только регулярное удаление пыли и проверка контроля температуры. Короткое время обслуживания при отключении питания без остановки производства.	Требуется регулярное тестирование проб масла, пополнение запаса масла и устранение утечек. Большая нагрузка по техническому обслуживанию; замена масла требуется раз в 5-8 лет. Высокая стоимость обслуживания за единицу.
4. Стоимость и экономичность	Первоначальная стоимость приобретения на 15–20 % выше, но стоимость обслуживания в течение жизненного цикла ниже, что обеспечивает превосходные долгосрочные показатели затрат.	Первоначальные инвестиции на 30–50 % ниже, что обеспечивает выдающуюся экономию в сценариях с большой емкостью, но более высокие затраты на эксплуатацию и соблюдение требований.
5. Энергоэффективность и потери	Соответствует энергоэффективности уровня 1/2 стандарта GB 20052-2024. Меньшие потери на холостом ходу, большая экономия энергии в условиях малой нагрузки.	Соответствует энергоэффективности уровня 1/2 стандарта GB 20052-2024. Улучшенные характеристики потери нагрузки, более подходящие для непрерывной работы в тяжелых условиях.
6. Адаптивность к окружающей среде	Слабая устойчивость к влаге и пыли; требует усиленной защиты в условиях повышенной влажности и агрессивных сред.	Стабильная герметичная конструкция, более высокая адаптируемость к суровым внешним условиям, отличная устойчивость к атмосферным воздействиям.

III. Внедрение новых правил: выбор оборудования должен соответствовать стандартам

GB 20052-2024, обязательный национальный стандарт для силовых трансформаторов, вступающий в силу в феврале 2025 года, определяет уровни энергоэффективности и графики поэтапного отказа. В новых строительных проектах категорически запрещен выбор моделей с низким КПД, а существующее оборудование с высоким энергопотреблением должно быть постепенно выведено из эксплуатации. Для внутреннего распределения электроэнергии в гражданских зданиях в соответствии с обязательными положениями GB 51348-2019 необходимо выбирать трансформаторы сухого типа или негорючие трансформаторы с жидкостной изоляцией.

IV. Рекомендации по выбору: точное соответствие на основе сценариев применения

Выбирайте сухой тип: внутренние помещения, помещения с высокой посещаемостью, строгие требования пожарной безопасности, ограниченное пространство, небольшие колебания нагрузки, а также ориентация на защиту окружающей среды и низкие эксплуатационные расходы.

Выбирайте масляное погружение: для использования на открытом воздухе, при концентрированных нагрузках большой мощности, длительных тяжелых нагрузках, суровых условиях окружающей среды и ситуациях, в которых приоритетом являются низкие первоначальные затраты.

V. Тенденции отрасли

В целях безопасности и снижения выбросов углекислого газа уровень проникновения сухих трансформаторов продолжает расти в городских распределительных сетях, центрах обработки данных и новых секторах инфраструктуры; Масляные трансформаторы, благодаря своей большой мощности и экономической эффективности, остаются доминирующими в передаче и преобразовании электроэнергии вне помещений, а также в промышленной энергетике. Эти два типа оборудования не являются взаимоисключающими; скорее, они дополняют друг друга в различных сценариях и работают вместе, обеспечивая безопасную и эффективную работу современных энергосистем.

Производители энергетического оборудования рекомендуют при выборе сбалансировать безопасность, энергоэффективность, эксплуатацию и техническое обслуживание, а также соответствие нормативным требованиям. Решения следует принимать комплексно, принимая во внимание характеристики нагрузки, условия установки и бюджетные циклы, чтобы избежать увеличения затрат, угроз безопасности и рисков соблюдения требований, возникающих в результате неправильного выбора.
