Что такое комбинированные трансформаторы и почему они необходимы для современных энергосистем?

Поскольку энергосистемы становятся все более компактными, интеллектуальными и эффективными, спрос на многофункциональное электрическое оборудование продолжает расти. Одним из таких нововведений являетсяКомбинированный трансформатор, устройство, которое объединяет несколько функций измерения и защиты в одном устройстве. Комбинированные трансформаторы, широко используемые в системах среднего и высокого напряжения, играют решающую роль в обеспечении точных измерений, надежной защиты и оптимизации пространства для установки.

В этом подробном руководстве мы исследуем, что такое комбинированные трансформаторы, как они работают, их преимущества перед традиционными решениями, а также почему коммунальные предприятия и промышленные операторы по всему миру полагаются на них.

Аннотация к статье

В этой статье представлено подробное объяснение комбинированных трансформаторов, включая их структуру, принципы работы, основные преимущества, технические характеристики и практическое применение. В нем также сравниваются комбинированные трансформаторы с отдельными трансформаторами тока и напряжения, рассматриваются общие вопросы в обширном разделе часто задаваемых вопросов и освещаются лучшие практики выбора и установки.

Оглавление

• Что такое комбинированный трансформатор?
• Какие компоненты составляют комбинированный трансформатор?
• Как работают комбинированные трансформаторы?
• Какие типы комбинированных трансформаторов доступны?
• Почему комбинированные трансформаторы лучше отдельных?
• Где обычно используются комбинированные трансформаторы?
• Каковы основные технические характеристики?
• Как выбрать правильный комбинированный трансформатор?
• Часто задаваемые вопросы о комбинированных трансформаторах

Что такое комбинированный трансформатор?

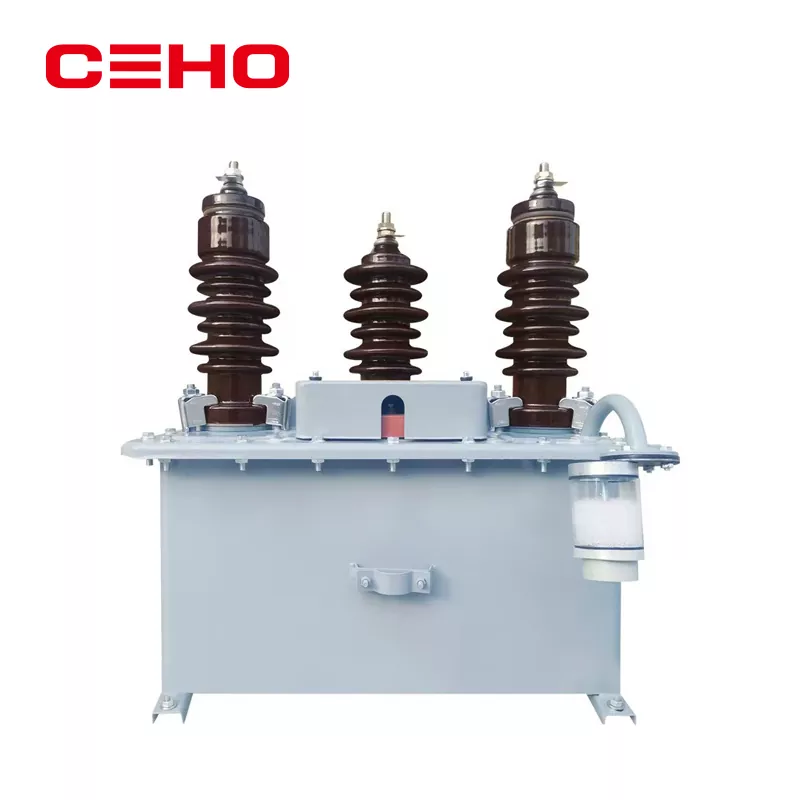

Комбинированный трансформатор, также известный как комбинированный измерительный трансформатор, объединяет в себетрансформатор тока (ТТ)итрансформатор напряжения (VT или PT)в единый компактный блок. Его основная цель — обеспечить точные сигналы тока и напряжения для измерения, учета, защиты и управления в электроэнергетических системах.

Объединив эти функции, утилиты могут упростить установку, сэкономить место и повысить надежность системы. Такие производители, какCEHO POWER TECHNOLOGY GROUP CO., LTD.проектировать комбинированные трансформаторы в соответствии с международными стандартами, обеспечивая при этом долговременную стабильность работы.

Какие компоненты составляют комбинированный трансформатор?

Типичный комбинированный трансформатор состоит из нескольких интегрированных компонентов, обеспечивающих высокую производительность и долговечность:

• Первичная система изоляции (масляная или сухая)
• Сердечник и вторичные обмотки трансформатора тока
• Сердечник и вторичные обмотки трансформатора напряжения
• Вторичная клеммная коробка
• Защитный корпус (фарфор или композит)

Эти компоненты спроектированы как единая конструкция, обеспечивающая согласованную координацию изоляции и снижение количества отказов.

Как работают комбинированные трансформаторы?

Комбинированные трансформаторы работают путем одновременного понижения сильного тока и высокого напряжения первичной системы до стандартизированных вторичных значений, подходящих для счетчиков, реле и устройств управления.

Секция трансформатора тока производит пропорциональный вторичный ток, а секция трансформатора напряжения обеспечивает пропорциональное вторичное напряжение. Оба выхода изолированы от первичной цепи высокого напряжения, что обеспечивает безопасность и точность измерений.

Какие типы комбинированных трансформаторов доступны?

Комбинированные трансформаторы выпускаются в различных конфигурациях в зависимости от требований системы:

• Трансформаторы масляные комбинированные
• Комбинированные трансформаторы сухого типа
• Наружные блоки на столбе
• Трансформаторы элегазовые комбинированные

Каждый тип предназначен для определенных уровней напряжения, условий окружающей среды и методов установки.

Почему комбинированные трансформаторы лучше отдельных?

По сравнению с использованием отдельных трансформаторов тока и напряжения комбинированные трансформаторы имеют ряд преимуществ:

Эти преимущества делают комбинированные трансформаторы особенно подходящими для современных подстанций и проектов интеллектуальных сетей.

Где обычно используются комбинированные трансформаторы?

Комбинированные трансформаторы широко используются в различных отраслях промышленности и энергетической инфраструктуре:

• Подстанции среднего и высокого напряжения
• Объекты электрогенерации
• Системы возобновляемой энергии
• Промышленные распределительные сети
• Интеллектуальные сети и проекты автоматизации

Для получения дополнительной информации о решениях для измерения мощности посетите раздел «Решения для измерительных трансформаторов».

Каковы основные технические характеристики?

При оценке комбинированных трансформаторов инженеры обычно учитывают следующие параметры:

Как выбрать правильный комбинированный трансформатор?

Выбор подходящего комбинированного трансформатора требует тщательного рассмотрения напряжения системы, номинального тока, требований к точности, условий окружающей среды и соответствия соответствующим стандартам.

Работаем с опытными производителями, такими какCEHO POWER TECHNOLOGY GROUP CO., LTD.обеспечивает профессиональную техническую поддержку, индивидуальные решения и долгосрочную эксплуатационную надежность.

Часто задаваемые вопросы о комбинированных трансформаторах

Каково основное назначение комбинированного трансформатора?

Основная цель комбинированного трансформатора — обеспечить точные измерения тока и напряжения, одновременно уменьшая пространство и сложность установки.

Почему на подстанциях применяют комбинированные трансформаторы?

Они используются потому, что повышают надежность, упрощают проводку и поддерживают точные функции защиты и измерения.

Какие стандарты применяются к комбинированным трансформаторам?

Общие стандарты включают IEC 61869, IEEE C57 и соответствующие региональные коммунальные спецификации.

Какой срок службы комбинированного трансформатора?

При правильном проектировании, монтаже и обслуживании комбинированные трансформаторы могут надежно работать 25–30 лет и более.

Что делает комбинированные трансформаторы подходящими для интеллектуальных сетей?

Компактный дизайн, точность и совместимость с цифровыми системами мониторинга делают их идеальными для интеллектуальных сетей.
