Разница между силовым трансформатором и распределительным трансформатором

Если вы посмотрите на энергосистему, то увидите, что это, по сути, обширная система передачи. Однако, от электростанции до зарядного устройства вашего ноутбука, электричество во время передачи претерпевает многочисленные преобразования напряжения. За этим, казалось бы, непрерывным потоком электричества скрывается важнейшее оборудование: трансформатор.

Трансформаторы являются основой любой современной электросети. Они регулируют уровни напряжения в соответствии с потребностями, будь то для передачи электроэнергии между штатами или для электроснабжения близлежащих домов. Без трансформаторов современные энергосистемы были бы неэффективными, небезопасными и ненадежными. От сетей возобновляемой энергии в Индии до городских коммунальных предприятий в США, выбор правильного трансформатора играет решающую роль в обеспечении надежной подачи электроэнергии.

В электросети существует две основные категории трансформаторов: силовые трансформаторы и распределительные трансформаторы. Глобальный спрос на энергию продолжает расти. Понимание различий между этими двумя типами имеет решающее значение для коммунальных компаний, EPC-фирм, промышленных пользователей и разработчиков инфраструктуры.

Давайте подробнее рассмотрим их различия, их соответствующие роли в сети и то, как выбрать правильный трансформатор для вашего приложения.

Что такое силовой трансформатор?

Вы можете думать о силовом трансформаторе как о тяжелом работнике в электросети. Это массивные высоковольтные устройства в сети передачи. Их основная функция — выдерживать высокие напряжения и эффективно передавать большие объемы электроэнергии между электростанциями и передающими подстанциями. Поскольку эти устройства потребляют такое огромное количество энергии, все известные производители силовых трансформаторов делают их чрезвычайно прочными и долговечными. Они не только больше по размеру, но и специально разработаны, чтобы выдерживать экстремальные нагрузки.

Применение силовых трансформаторов в электросетях

Силовые трансформаторы вы можете найти в следующих местах:

Электростанции

Сетевые соединения и коммутационные станции

Передающие подстанции

Эти трансформаторы являются важнейшими активами. Они служат магистралью, соединяющей электростанции с энергосистемой. Один сбой может затронуть целый регион.

Фокус проектирования: кривые мощности, эффективности и нагрузки

Ключевое инженерное отличие состоит в том, что силовые трансформаторы рассчитаны на работу при полной нагрузке. Они способны выдерживать высокие электрические и термические нагрузки. Поскольку они обычно работают при длительных нагрузках с пиковой мощностью или близкой к ней, поставщики силовых трансформаторов оптимизируют эти устройства для достижения максимальной эффективности при полной нагрузке. Их конструкция направлена ​​на минимизацию потерь энергии, обеспечение надежной изоляции и продление срока службы.

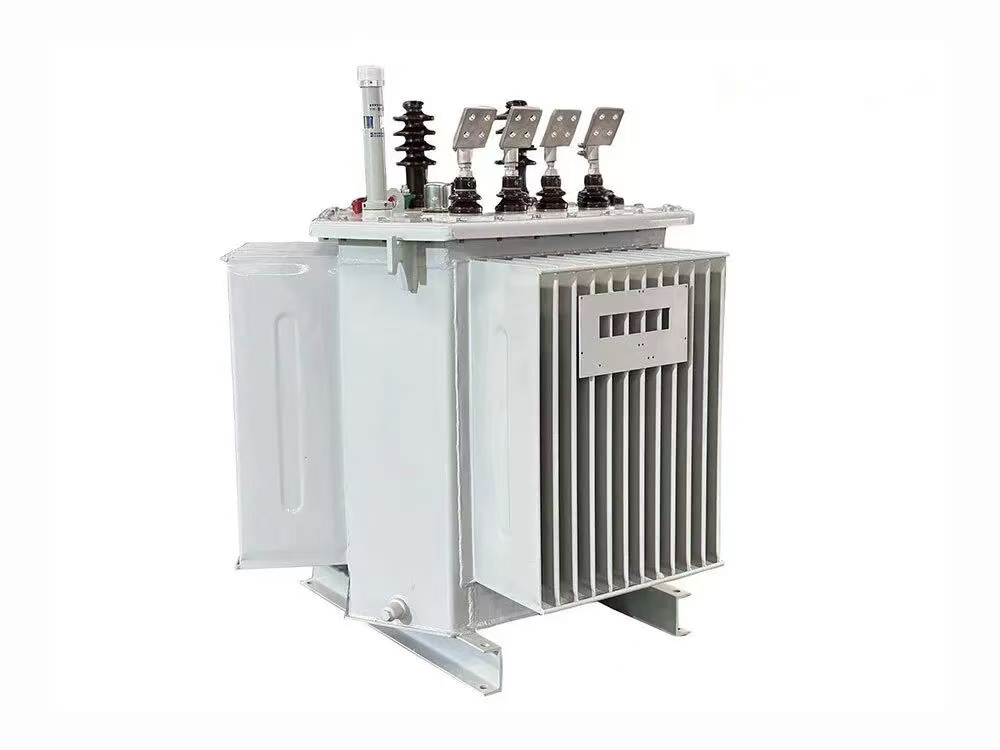

Что такое распределительный трансформатор?

Распределительный трансформатор — это устройство, которое доставляет электроэнергию из электросети в дома, на предприятия и в коммерческие здания. Обычно их устанавливают на опорах в жилых районах или на стенах зданий с интенсивным пешеходным движением. В некоторых районах, где пространство ограничено и невозможно проложить воздушные линии, их также можно проложить под землей.

Эти устройства также известны как понижающие трансформаторы, поскольку они снижают напряжение с более высокого уровня до более низкого уровня, с которым пользователи могут безопасно обращаться, не повреждая свои приборы или электронное оборудование. Внутри распределительного трансформатора большие медные катушки намотаны на железный сердечник. Катушки проводят ток через железный сердечник, передавая энергию от одной катушки к другой, не вызывая колебаний напряжения.

Они отличаются от распределительных фидеров тем, что подключаются только к одному зданию или группе зданий, а не к нескольким объектам, как фидеры.

Таким образом, функция распределительного трансформатора заключается в понижении напряжения в линиях электропередачи. Базовая структура распределительного трансформатора такая же, как у автотрансформатора, но конфигурация его обмоток позволяет подавать мощность на обе стороны нагрузки.

В этой таблице объясняется, почему силовые и распределительные трансформаторы устроены по-разному и почему их нельзя использовать взаимозаменяемо.

Ключевая разница между силовым трансформатором и распределительным трансформатором

1. Силовые трансформаторы используются в сетях передачи более высоких напряжений, тогда как распределительные трансформаторы используются в распределительных сетях более низких напряжений.

2. На рынке доступны силовые трансформаторы различных номиналов: 400 кВ, 200 кВ, 110 кВ, 66 кВ, 33 кВ, а распределительные трансформаторы доступны на 11 кВ, 6,6 кВ, 3,3 кВ, 440 В, 230 Вольт.

3. Силовой трансформатор всегда работает с номинальной полной нагрузкой, поскольку колебания нагрузки очень малы, но распределительный трансформатор работает с нагрузкой меньше полной, поскольку колебания нагрузок очень велики.

4. Силовые трансформаторы рассчитаны на максимальную эффективность 100%, и эффективность просто рассчитывается по отношению выходной мощности к входной мощности, тогда как у распределительного трансформатора максимальная эффективность варьируется в пределах 50-70% и рассчитывается по КПД в течение всего дня.

5. Силовые трансформаторы используются на электростанциях и передающих подстанциях, а распределительный трансформатор устанавливается на распределительных станциях, откуда электроэнергия распределяется для промышленных и бытовых целей.

6. Размер силового трансформатора больше по сравнению с распределительными трансформаторами.

7. В силовом трансформаторе потери в железе и меди происходят в течение дня, а в распределительном трансформаторе потери в железе происходят 24 часа, то есть в течение дня, а потери в меди зависят от цикла нагрузки.

Применение: когда использовать силовые трансформаторы

Силовые трансформаторы в основном используются для передачи электроэнергии. Они необходимы в следующих ситуациях:

Производство электроэнергии: используется для повышения напряжения на гидроэлектростанциях, тепловых или атомных электростанциях для обеспечения передачи на большие расстояния.

Объединение сетей: соединение различных сетей передачи и вторичных сетей передачи для обеспечения передачи электроэнергии между региональными сетями.

Промышленные меганагрузки: обеспечение специализированных источников питания высокого напряжения для крупных объектов, таких как сталелитейные заводы и центры обработки данных.

Стабильность сети: поддержка регулирования напряжения и компенсации реактивной мощности для поддержания стабильного электроснабжения.

Проекты расширения сетей и возобновляемых источников энергии обычно полагаются на производителей силовых трансформаторов и сертифицированные во всем мире решения от надежных поставщиков силовых трансформаторов.

Приложения: когда использовать распределительные трансформаторы

Распределительные трансформаторы в основном используются на стороне потребителя. Они необходимы в следующих случаях:

Интеграция сети возобновляемых источников энергии: подключение ветряных электростанций и солнечных электростанций к местной сети через повышающие распределительные трансформаторы.

Электрификация жилых и сельских районов: Обеспечение надежного электроснабжения многоквартирных домов, жилых районов и отдаленных деревень.

Коммерческая инфраструктура: обеспечение электроэнергией зон с высоким спросом, таких как торговые центры, офисные здания и торговые комплексы.

Индустриальные парки: Поддержка легкой промышленности, мастерских и кластеров малых и средних предприятий.

Заключение: выбор правильного трансформатора для правильного применения

Каждый тип трансформатора имеет свои уникальные функции. Силовые трансформаторы эффективно передают электроэнергию в основную электросеть. С другой стороны, распределительные трансформаторы предназначены для работы с различными нагрузками и обеспечения надежного электроснабжения. Выбор правильного трансформатора — это долгосрочное решение, которое повлияет на эффективность, надежность и эксплуатационные расходы на десятилетия вперед.

Свяжитесь с нашей командой инженеров сегодня, чтобы обсудить требования вашего проекта и узнать о решениях для трансформаторов, обеспечивающих высокую производительность, высокую эффективность и длительный срок службы.

Часто задаваемые вопросыs: Силовой трансформатор против распределительного трансформатора (упрощенно)

Вопрос 1: В чем основная разница между силовыми и распределительными трансформаторами?

Ответ: Силовые трансформаторы предназначены для сетей передачи высокого напряжения (например, 400 кВ) и работают при полной нагрузке с небольшими колебаниями. Распределительные трансформаторы предназначены для распределения низкого напряжения (например, 11 кВ) для снабжения конечных потребителей, работающих при частичной нагрузке с высокими колебаниями.

Q2: Чем отличаются их эффективность и расчет?

A: Силовые трансформаторы: максимальный КПД 100 %, рассчитанный по выходной/входной мощности. Распределительные трансформаторы: эффективность 50–70 %, рассчитанная по КПД в течение всего дня (24-часовой коэффициент энергопотребления).

В3: Когда использовать каждый трансформатор?

A: Силовые трансформаторы: электростанции, передающие подстанции, крупные промышленные нагрузки. Распределительные трансформаторы: жилые/коммерческие помещения, распределительные подстанции, легкие промышленные парки.

Вопрос 4: Каковы их ключевые конструктивные/физические различия?

A: Силовые трансформаторы: более крупные, с более высокой плотностью потока, полной нагрузкой, круглосуточными потерями в медь+железо. Распределительные трансформаторы: меньшие размеры, меньшая плотность потока, частичная нагрузка, круглосуточные потери в железе (потери в меди зависят от нагрузки).

В5: Могут ли они использоваться взаимозаменяемо?

О: Нет. Они оптимизированы для различных нагрузок и КПД; Использование развязки приводит к неэффективности и выходу из строя оборудования.

В6: Что следует учитывать при выборе?

A: Уровень сети (передача/распределение), тип нагрузки, номинальное напряжение, требования к эффективности и область применения (производство электроэнергии/конечные пользователи).
