Что такое измерительный трансформатор тока?

В этой подробной статье объясняется, что такоеТрансформатор токакак он работает, почему он важен в электрических системах, чем он отличается от других измерительных трансформаторов, как его выбрать, а также часто задаваемые вопросы — все это подкреплено авторитетными определениями и отраслевыми стандартами. Измерительные трансформаторы тока, обычно называемыетрансформаторы тока (ТТ), обеспечивают точное измерение тока, защиту и управление высоковольтными электрическими цепями путем масштабирования токов до более безопасных стандартных значений для приборов и реле.

Оглавление

1. Что такое измерительный трансформатор тока?
2. Как работает трансформатор тока?
3. Зачем использовать измерительный трансформатор тока?
4. Какие типы измерительных трансформаторов тока существуют?
5. Как правильно выбрать измерительный трансформатор тока?
6. Что такое распространенные приложения?
7. Часто задаваемые вопросы (FAQ)

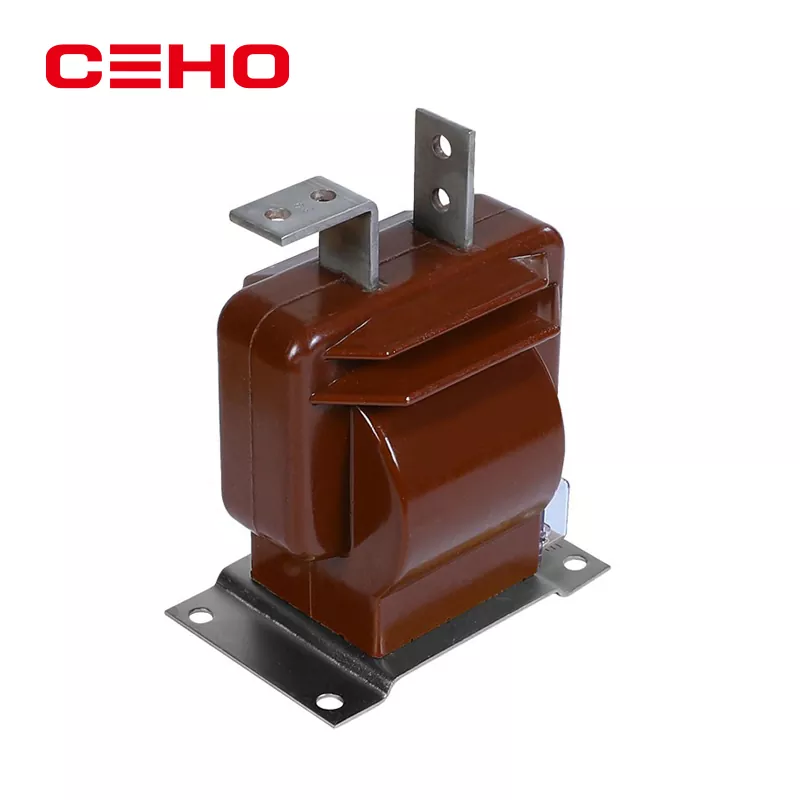

Что такое измерительный трансформатор тока?

A Трансформатор тока(также известный какТрансформатор токаили CT) представляет собой особый типизмерительный трансформаторпредназначен для преобразования очень высокого переменного тока (AC) из энергосистем в пропорциональный, более низкий ток, который можно безопасно подключать к счетчикам, защитным реле и устройствам управления.

Определяющая роль трансформатора тока заключается в обеспечении безопасного и точного измерения тока в цепях, где прямое измерение было бы опасно или непрактично из-за высокого тока и высокого напряжения.

Как работает трансформатор тока?

Принцип действия трансформатора тока основан на магнитной индукции: при протекании переменного тока по первичному проводнику создается магнитное поле. Этот магнитный поток индуцирует пропорциональный ток во вторичной обмотке трансформатора тока посредством электромагнитной индукции.

• Первичная обмотка:обычно один виток (часто сам проводник).
• Вторичная обмотка:много витков тонкой проволоки для получения уменьшенного тока.
• Магнитный сердечник:материал с высокой проницаемостью для эффективного направления потока.

В результате получается вторичный ток, который представляет собой фиксированное соотношение первичного тока (например, трансформатор тока 1000:5 будет выдавать 5 А, когда первичный ток равен 1000 А), что позволяет измерительным устройствам работать безопасно и с высокой точностью.

Зачем использовать измерительный трансформатор тока?

Трансформаторы тока необходимы для современных электрических систем по нескольким причинам:

1. Безопасность:Они изолируют устройства и персонал от опасных первичных цепей высокого напряжения.
2. Точность:Они обеспечивают стандартизированные уровни тока для точного измерения и мониторинга нагрузки.
3. Защитная функция:Они работают с реле и средствами защиты для обнаружения неисправностей и срабатывания автоматических выключателей.

Без трансформаторов тока измерение или защита сильноточных сетей с помощью обычных приборов было бы опасно, неточно или и то, и другое.

Какие типы измерительных трансформаторов тока существуют?

Трансформаторы тока бывают нескольких видов в зависимости от установки и применения:

• Трансформаторы стержневого типа:Первичный проводник проходит через сердечник с множеством вторичных витков.
• Кольцевые (тороидальные) трансформаторы тока:Кольцевой сердечник с пропущенным через него проводником; идеально подходит для модернизированных измерений.
• Оконные трансформаторы тока:Разработан таким образом, чтобы можно было легко пропустить первичный проводник.
• Трансформаторы с разъемным сердечником:CT зажимного типа для удобной установки без отсоединения.

Каждый тип поддерживает различные требования к установке и точности. На высоковольтных подстанциях часто используются надежные стержневые или оконные типы, тогда как в сценариях технического обслуживания или модернизации могут использоваться форматы с раздельной жилой.

Как правильно выбрать измерительный трансформатор тока?

Выбор правильного ТТ зависит от:

1. Основной текущий рейтинг:Должен соответствовать максимальному ожидаемому току нагрузки.
2. Вторичный стандартный вывод:Обычно 5 А или 1 А.
3. Класс точности:Требуемая точность для измерения и защитных функций.
4. Рейтинги температуры и окружающей среды:По условиям установки.

Что такое распространенные приложения?

ТТ используются во многих областях электротехники:

• Измерение: измерение тока для выставления счетов и расчета нагрузки.
• Защита: обнаружение перегрузки по току или неисправности и инициирование отключения выключателя.
• Системы управления: передайте данные в режиме реального времени в SCADA или системы автоматизации.

Часто задаваемые вопросы (FAQ)

Что означает «приборный трансформатор»?
Измерительный трансформатор — это устройство, которое масштабирует мощные параметры системы (ток или напряжение) до стандартизированных уровней для измерения и защиты без нагрузки или нарушения первичной цепи.

Чем трансформатор тока отличается от силового трансформатора?
Трансформатор тока ориентирован на точное масштабирование для измерения и безопасности, а силовой трансформатор – на передачу мощности между уровнями напряжения с минимальными потерями.

Почему нельзя использовать трансформатор тока с открытой вторичной обмоткой?
Если оставить вторичную обмотку трансформатора тока разомкнутой, это может привести к возникновению опасно высокого напряжения, поскольку трансформатор пытается поддерживать ток, что может привести к пробою изоляции и угрозе безопасности.

Каков стандартный номинал вторичного тока?
Стандартные вторичные выходы трансформаторов тока обычно имеют ток 1 А или 5 А, что соответствует общим требованиям к входам приборов и реле.

Можно ли использовать трансформаторы тока для измерения постоянного тока?
Стандартные трансформаторы тока работают от магнитной индукции переменного тока и не подходят для постоянного тока; Вместо этого используются специальные датчики (например, на эффекте Холла).
