Комплект низковольтного оборудования

1.Основное определение

Низковольтное комплектное оборудование представляет собой полный комплект электрических устройств, предназначенных для распределения, управления и защиты электроэнергии в условиях, когда напряжение переменного тока составляет ≤ 1000 В, а напряжения постоянного тока – ≤ 1500 В. В основном это низковольтные комплектные распределительные устройства, низковольтные распределительные шкафы, низковольтные распределительные коробки и другие категории. В качестве основного оборудования для низковольтной передачи энергии в энергосистемах оно широко используется на заводах, в зданиях, в новой энергетике и в других областях.

Проектирование, производство и эксплуатация такого оборудования должны строго соответствовать национальным стандартам серии GB/T 7251 и пройти обязательную сертификацию продукции Китая (CCC). В настоящее время происходит модернизация низковольтного комплектного оборудования в сторону интеллектуальности и цифровизации. Международный стандартДополнительные требования к интеллектуальному комплексному оборудованию(IEC TS 63290), разработанный и разработанный Китаем, был официально выпущен, обеспечивая международную основу для промышленного развития. Новое поколение интеллектуального оборудования обычно оснащено цифровыми шлюзами и беспроводными датчиками, которые могут осуществлять мониторинг рабочего состояния в режиме реального времени, профилактическое обслуживание неисправностей и дистанционное управление. Например, низковольтное распределительное устройство ABB MNS® 3.0 Digital и отечественное комплектное низковольтное распределительное устройство класса 1E для Hualong One являются типичными представителями отрасли.

2. Состав оборудования

Основными функциями низковольтного комплектного оборудования являются: прием и рациональное распределение мощности, передаваемой трансформаторами; защита цепей от перегрузок и коротких замыканий; осуществление коммутационного управления и контроля работы внутренних коммутационных аппаратов.

С точки зрения категорийного деления сюда относятся низковольтные распределительные шкафы, распределительные щиты, коробки управления, распределительные коробки и другое оборудование. По функциям его можно разделить на шкафы РСС распределительного типа (Центр управления электропитанием) и шкафы ЦУП моторного типа (Центр управления электродвигателями). Распространенные типы шкафов в системах распределения электроэнергии низкого напряжения включают входящие шкафы, шкафы компенсации конденсаторов, шкафы связи, исходящие шкафы и так далее. Представленные на рынке распределительные шкафы выкатного типа основного типа, такие как MNS, GCS и GCK, собраны со стандартными модулями, подходящими для систем электропитания и распределения с номинальным напряжением ≤ 690 В и номинальным током в пределах 6300 А.

С точки зрения электрической структуры оборудование разделено на главную цепь (первичную цепь) и вспомогательную цепь (вторичную цепь). Основная цепь отвечает за передачу энергии, а ее основные компоненты включают автоматические выключатели, предохранители, контакторы, тепловые реле, трансформаторы тока и т. д. Вспомогательная цепь отвечает за управление и передачу сигналов, а ее основные компоненты включают счетчики, кнопки управления, реле, блоки мониторинга и управления и т. д.

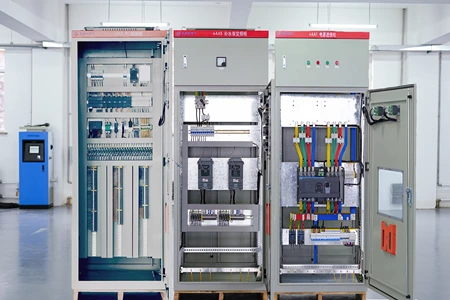

С точки зрения физической конструкции стандартный шкаф включает в себя корпус шкафа для поддержки и защиты, главные и ответвленные шины для передачи энергии, а также отсеки для сборных шин, зону установки электрического оборудования и компонентов, а также камеру для подключения кабелей для установки и подключения питающих кабелей. В низковольтном комплектном распределительном устройстве выкатного типа его компоненты устанавливаются в выдвижных выдвижных блоках.

3. Принцип работы

А.Основной процесс. Основными задачами низковольтного комплектного распределительного устройства являются: получение мощности от трансформаторов, ее распределение по каждой фидерной цепи через шины и подача энергии на нижестоящее оборудование; защита цепей от перегрузок и коротких замыканий; точное управление коммутацией и мониторинг внутренних коммутационных устройств.

Б.Автоматическое переключение двойного питания. Два входящих автоматических выключателя и автоматический выключатель шинного соединителя электрически/механически взаимосвязаны. При выходе из строя одной цепи автоматически включается резервный источник питания для повышения надежности электропитания.

С.Интеллектуальный рабочий режимПолевая шина + система ПЛК/SCADA обеспечивает дистанционное управление, сбор данных, мониторинг состояния, интеллектуальную диагностику и профилактическое обслуживание.

4. Основные виды и продукция

4.1 Распределительные шкафы выкатного типа

А.Представитель: МНС, ГКС, ГКК

Б.Стандарты: МЭК 60439-1, ГБ/Т 7251.

С.Применение: системы электропитания и распределения 50 Гц, ≤690 В, ≤6300 А.

4.2 Распределительное устройство фиксированного раздельного типа

А.Представитель: ГКД

Б.Состав: шкаф силового центра (ПК) + шкаф центра управления двигателем (MCC).

4.3 Комплексное интеллектуальное цифровое оборудование

А.Стандартная конфигурация: шлюз, датчики, беспроводное измерение температуры, модули связи.

Б.Возможности: удаленный мониторинг, раннее предупреждение, управление эксплуатацией и техническим обслуживанием.

5. Технические параметры и стандарты.

5.1 Основные технические параметры

· Переменный ток: ≤ 1000 В, частота ≤ 1000 Гц

· постоянный ток: ≤ 1500 В

· Общее промышленное использование: ≤ 690 В, максимальный ток 6300 А.

5.2 Национальные стандарты

· GB/T 7251.1-2023: Общие правила для низковольтных распределительных устройств и устройств управления.

· GB/T 7251.2-2023: Силовые распределительные устройства и устройства управления (заменяют старую версию GB/T 7251.12-2013)

· GB/T 7251.3: Особые требования к распределительным щитам.

· GB/T 7251.4: Особые требования к узлам на строительных площадках.

· GB/T 15576: Комплект низковольтного оборудования для компенсации реактивной мощности.

5.3 Международные стандарты

· IEC TS 63290: Дополнительные требования к интеллектуальному комплектному оборудованию (под руководством и сформулированным Китаем)

5.4 Сертификация и надзор

· Обязательно: сертификация CCC (на основе GB/T 7251.2-2023).

· Добровольно: Техническая спецификация сертификации энергосбережения CQC 3177-2025.

· Объекты выборочного контроля: маркировка, конфигурация компонентов, внутренние цепи и соединения, внешние клеммы проводников, проводка, эксплуатационные характеристики и функции, диэлектрические свойства, защита от поражения электрическим током и целостность защитных цепей, воздушный зазор и путь утечки и т. д.

6. Области применения

А.Традиционная промышленность и энергетика: электростанции, подстанции, промышленные и горнодобывающие предприятия, нефтяная, химическая промышленность, металлургия, используемые для систем электроснабжения и распределения, таких как распределение электроэнергии, управление двигателями, преобразование и управление освещением.

Б.Муниципальное и строительное строительство: Муниципальное строительство, здания, торговые центры, крупные предприятия, больницы, школы, коммерческие комплексы и другие места систем распределения электроэнергии.

С.Развивающаяся и критическая инфраструктура: особенно подходит для сценариев применения критически важных источников питания с высокими требованиями к надежности и интеллекту электропитания, таких как центры обработки данных, новые источники энергии, железнодорожный транспорт.

Д.Основные цели: распределение, преобразование, управление и компенсация реактивной мощности для обеспечения стабильного и безопасного электроснабжения.

7. Требования безопасности при эксплуатации

7.1 Ключевые моменты проверки работы

· Четкие и правильные маркировки и номера электрокомпонентов на распределительном щите и щите; надежная фиксация, точное положение и гибкость работы всех ручек управления, кнопок и клавиш на панели в соответствии с реальными условиями на объекте.

· Правильная индикация сигнальных лампочек включения/отключения и других сигналов на распределительном щите.

· Прочные контакты разъединителей, автоматических выключателей, предохранителей, трансформаторов и т.п., отсутствие перегрева и изменения цвета.

· Отсутствие повреждений и старения изоляции проводов вторичной цепи.

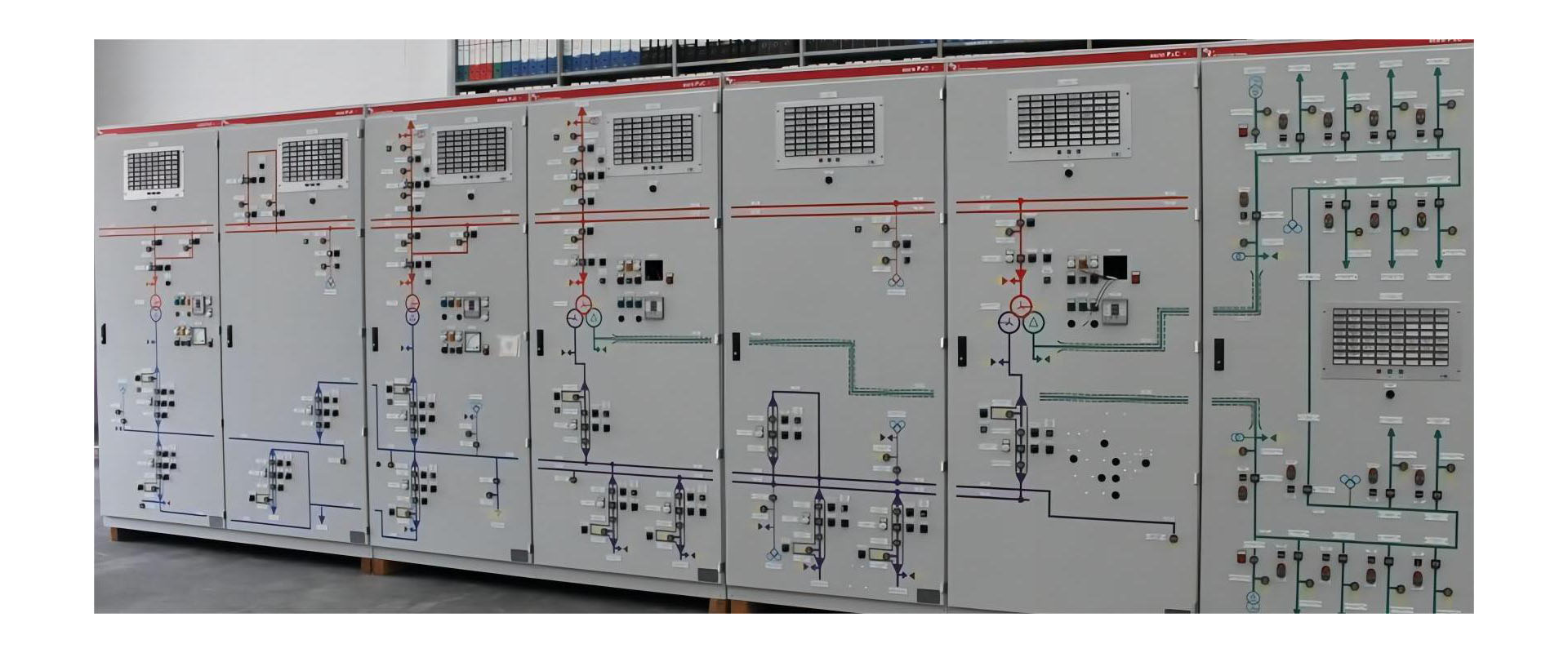

· Если на распределительном щите имеется панель мнемосхемы работы, она соответствует рабочему состоянию электрооборудования на объекте.

· Прочные счетчики или стеклянные крышки, точные показания счетчика.

· Хорошее освещение светильниками в электрораспределительной, яркое и равномерное освещение, отсутствие бликов при наблюдении за счетчиками.

· Своевременно устраняйте проблемы, обнаруженные в ходе проверки, и ведите учет.

7.2 Требования безопасности при работе под напряжением низкого напряжения

· Работа под напряжением должна осуществляться под наблюдением специального человека, использовать инструменты с изолированными ручками, стоять на сухих изоляционных материалах, носить утепленные перчатки, защитные каски и рабочую одежду с длинными рукавами. Категорически запрещается пользоваться напильниками, металлическими линейками, щетками и тряпками с металлическими предметами.

· При работе на низковольтных линиях под напряжением, возведенных на одной опоре с высоковольтными и низковольтными линиями, в первую очередь проверьте расстояние от высоковольтных линий и примите меры, исключающие случайное прикосновение к высоковольтному оборудованию, находящемуся под напряжением.

· До изоляции низковольтных проводов рабочие не должны пересекать их.

· При работе с низковольтными распределительными устройствами под напряжением обеспечьте хорошую изоляцию или соответствующее безопасное расстояние между телом человека и землей, телом человека и окружающим заземленным металлом, телом человека и другими проводниками. Должны быть приняты меры по изоляции для предотвращения межфазного короткого замыкания и однофазного заземления.

· Прежде чем подниматься на опоры, различайте фазный и нейтральный провода и выбирайте удобное рабочее положение.

· При отсоединении проводов сначала отключайте фазные, а затем нейтральные провода; При подключении проводов последовательность обратная.

· Из-за небольшого межфазного расстояния низкого напряжения необходимо соблюдать осторожность, чтобы тело человека не касалось одновременно двух концов проводов во время технического обслуживания.
